Всем привет зашел макбук 820-01521 якобы после скачка напряжения со слов клиента, не вкл. при диагностики кз по линии PP3V3_G3H.. виновник U3000, также заменен предохранитель F7000 был в отрыве. Сейчас поднимается 20в .. но потребление буквально 100 миллиампер и сброс на ноль через несколько секунд. Но когда отключаешь шлейф матрицы от матрицы , сразу все поднимается , заряжается и включается … при этом линии матрицы по падениям в норме .. но начинает плавать PP5V_G3S как будете линия в коротком при подключении матрицы . кто встречал такое ?
Комментарии: 11
Victor

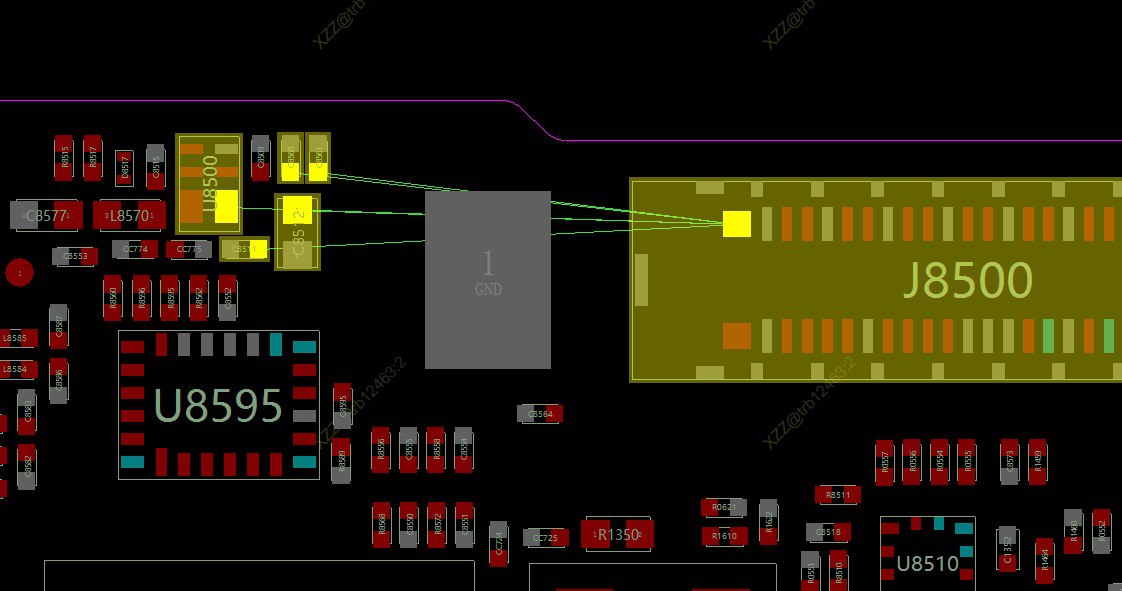

Подкинуть другую матрицу на пробу. Посмотрите по схеме, там часть компонентов коммутируется через свитч. Откинуть шлейф вебкамеры с контроллера матрицы на пробу - если не поможет, то уже пробовать паять сам контроллер. Либо пристегнуть матрицу и замерить на плате вот тут на наличие короткого. Это какраз питание контроллера матрицы.
Pavel
Вот! Короткого нет , но напряжение тут просело … не пойму .. при подачи сюда 5вольт потребления нет, но при попыттке запуска пульсация , просадка Какое падение там должно быть с матрицей ?
Pavel
Всем привет ! Подскажите куда копнуть, без матрицы инициализация есть, с матрицей нет. Матрицу другую подкидывал …. С матрицей 5 вольт плавает, 3 вольта вообще нет. Enable без матрицы 3,3 , с матрицей 0. Короткого нигде нет
Repair
Ауксы проверены? На внешку есть изо? Вы вместе с матрицей замеры сопротивлений этих питаний как вам подсказали делали?
Pavel

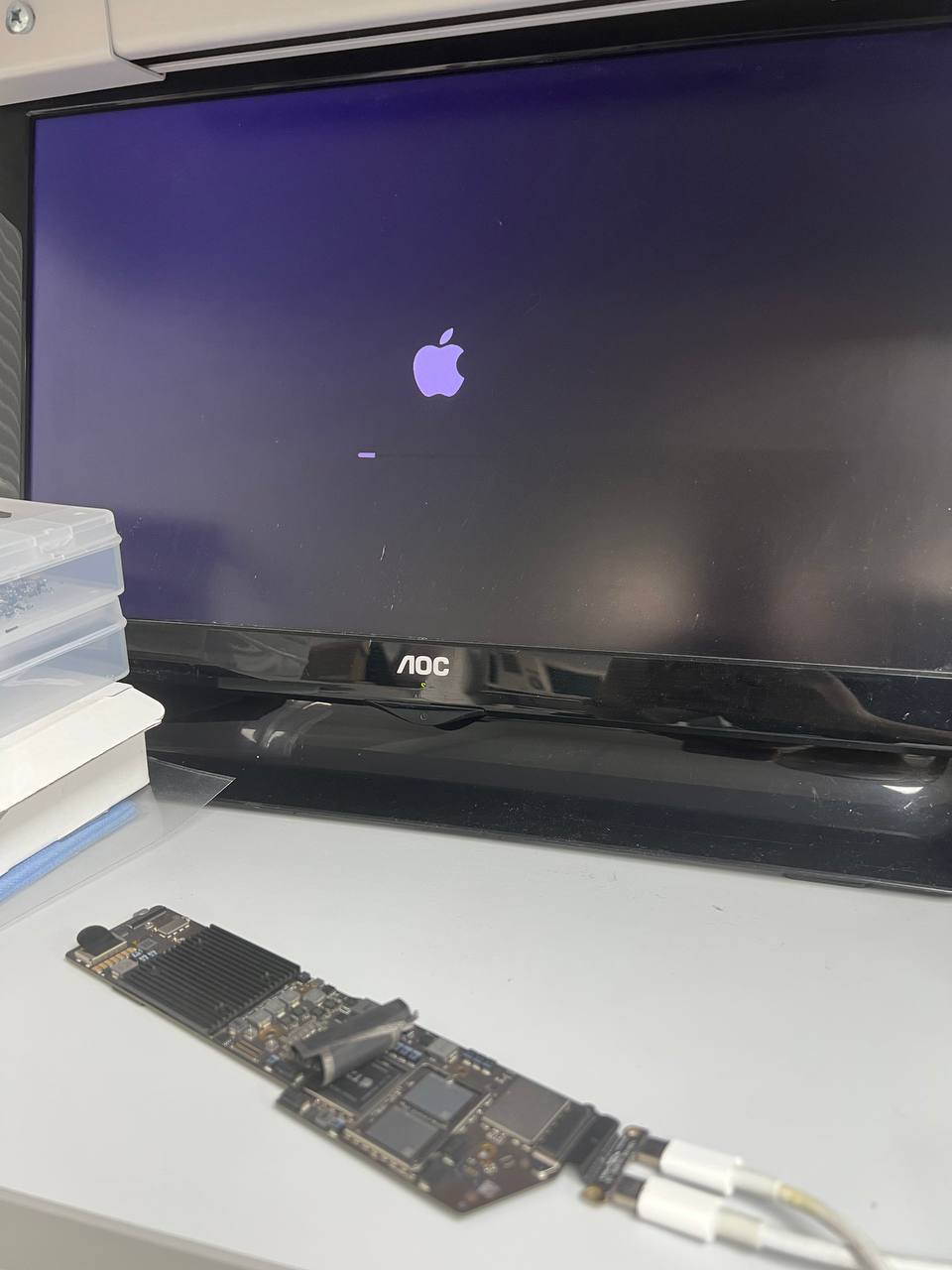

Внешний работает .
Repair
Так а что еще проделано? Замеры сопротивлений с подключенной матрицей? Шлейф едп другой?
Pavel
Шлейф с матрицей другой , сопротивления с матрицей и без . Ну собственно другая матрица с шлейфом Изначально был вообще пробит U3000 по 3,3 вольтам
Repair
5в_алскам с подключенной матрицей тоже ок?
Pavel
Он с матрицей и без 400 ом
Repair
Это мало, там килоомы должны быть, ищите кто 5в сажает
Maksim
Может подбиты свичи на матрицу, что на небольшой нагрузке выход проседает.
