Любителям проверять электричество "на язык" посвящается.. Главное при работе с электричеством - спокойный и надежный напарник! Киргизия. Местные СМИ пишут, что мужик остался жив. За наводку спасибо Da Pigna Sasso. , , , ,
Любителям проверять электричество "на язык" посвящается.. Главное при работе с электричеством - спокойный и надежный напарник! Киргизия. Местные СМИ пишут, что мужик остался жив. За наводку спасибо Da Pigna Sasso. , , , ,
Комментарии: 104
Indzeec
снимает будто так и должно быть
Dmitriy
Вот чëрным проверять светодиоды я больше не буду. Выставляешь ограничение тока, но в момент включения оно светик палит на раз-два. Больше косяков не обнаружено пока :-) А он ничего и не сделает, мне кажется. Палкой по рукам бить? Стремянку выбить? Для своих целей годный. Для тонких работ есть трансформаторные
Indzeec
второе
Vga
Да он и так с нее сразу свалился, на руках висит Кондер там жырный на выходе, у линейников тоже бывает, впрочем. На ридене этот кондер после ключа выхода, поэтому если сперва подцепить светик, а потом включат выход - то все норм, а если наоборот то пыщь
Dmitriy
вот как раз наебарот... там кнопка отключения выхода у мну...если с неё включать- конец светику...а если выставить ток, включить выход и тыкать светик- всё норм и еще если ток убрать в 0, то светик не дохнет :)
Vga
Врядли там половина сети, сетевые фильтры не дают столько тока. Но и не киловольты, да Значит у тебя выходной кондер до выключателя
Dmitriy
не разбирал... там как то непонятно реализовано там кнопка, не выключатель
Yan
Нормально они тока дают, проверено на себе. Как-то ноги на батарею поставил, до системника дотронулся - уебало так, что чуть со стула не упал
Vga
у ридена тоже кнопка Уебат - одно, а там явно ток неотпускания течет
Dmitriy
тычешь кнопку и он как будто выходит коротит?
Vga
Не, просто выключает ключ между выходом и преоборазователем
Dmitriy
ну а тут как будто коротит...режим выставления напруги и тока
Yan
Ок, можешь попробовать. В новостях писали - ребенка от корпуса холодоса в магазине убило.
Vga
Пробовал, бодрит, но до неотпускания далеко. А что там с холодосом в магазине было еще выяснять надо, может его корпусом на фазу включили
Dmitriy
корпус заземлен должен быть, фильтра ни при чем
Ilgir
Подскажите, можно ли в аналогоцифровом преобразователе подавать разные по значению Vref- и Vref+ на входы?
Yan
Спасибо, кэп. Им это расскажи
Vga
Ну они как бы и должны быть разными и различаться ровно на этот Vref У исправного холодильника даже без заземления не должен на корпус течь ток способный убить (к тому же если он будет течь, то такой холодос немедленно вырубит узо при правильном подключении)
Ilgir
ну я имею в виду. ВОт Vref- = 5, Vref+ = 5 это окей. А можно ли Vref- = 10, Vref+ = 5? Правильно я понимаю, что опорное напряжение вот это оно только определяет в каком диапазоне работать будет АЦП? в таком случае можно да, просто например при Vref+ = 5, Vref- = 10 у нас будет просто диапазон от -10 до 5. А не от -5 до 5. Просто чаще я видел, что берут одинаковые по модулю значения. Но также если слышал что напряжение смещения там че то делает. Получается что оно тогда не правильно будет корректировать напряжение смещения и тогда нельзя? Но вы говорите ровно на Vref а почему нельзя не так?
Vga
В первом случае у тебя Vref=0, это как раз не ок.
Ilgir
ну они по знаку -5 и 5. Типа в этом плане. Например вот
Vga
Надо читать документацию на конкретный АЦП. Обычно если есть REF+ и REF- - то АЦП не колышет абсолютное значение напряжения на них, только разность между ними
Ilgir
Не могу ни в одном источнике найти просто. Видимо предполагается помыслить, а я как бы не понимаю так уж прямо, и думал найти в книгах, но тчо нашел ничего не нашел А. А разница должна быть нулевая? Или как это тоже влияет
Vga
Разность между Vref- и Vref+ - это и есть опорное напряжение. Если оно нулевое, то и АЦП будет мерить от нуля до нуля
Ilgir
ой да. Ну например 5 и -5. Получается разница 10. 10 - это опорное напряжение. Получается что АЦП будет мерить от -5 до 5?
Vga
Опорное напряжение - 10, а откуда докуда он будет мерит надо смотреть документацию на ацп
Ilgir
Так окей. А если возьмем 5 и -10. Как я понял можно. тогда опорное 15? И это норм? А типа ограничение в самом АЦП?
Vga
Еще раз, надо смотреть на конкретный АЦП. Те что я видел от таких напряжуний выйдут из чата
Ilgir
Ну мне вот интересно в целом. то есть в целом это не предусмотрено как минимум для некоторых. Он сгорит типа?
Vga
В документации приведено сколко можно подавать на эти входы Из того что я видел в 95% случаев реф- ставят на землю, а реф+ на ИОН (часто в качестве оного питание)
Ilgir
Не ну тут понятно. Ну предположим, что по документации можно подавать 100 по модулю. Я хочу на 1 подать 5, на другой -10. Я не перехожу именно ограничения того ,сколько можно подавать. но при этом подаю не равное напряжение между собой по модулю. Это нормально вот вообще в теории
Vga
Ну вон из примера выше, где реф- = 0, а реф+ = вцц должно быть понятно, что нормально Но ацп будет работать совершенно одинаково что при -10..5, что при +25..+40 Диапазон измерений у него от этого не сместится (хотя я допускаю что бывают цапы у которых сместится - поэтому надо смотрет документацию на конкретный) *ацпы
Vga
А, ты минус пропустил...
Ilgir
Вот. А почему не стоит или нельзя 5 и -10 тогда например. Ну или 5 и 10,если так можно
Yan
Ты тоже кэп? Ок
Ivan
Интересный момент. Пузатый, но спокойно на правой руке висит
Sergey
Ничего удивительного. При поражении электрическим током мышцы сжимаются так, что лопатой от провода не отобьёшь. Собственно, одна из распространённых причин смерти, поражённый просто не может разжать руку с проводом.
Ivan
Ну с частотой тока в сети
Samuil
Хорошо же Индусские флэшбеки
Ivan
Спасибо, капитан, но моя мысль была в том, что пухляш, который в обычном своём состоянии даже провис на турнике двумя руками не сможет сделать, провисел несколько секунд на одной руке из-за тока
Vga
Эпилептики тоже очень хрошо зубы сжимают и дергаются, поэтому их тоже не рекомендуется пытаться удержать. Не удержишь.
Ilgir
В целом просто где изучал. Конкретные модели честно не знаю. Вот и сложилось ложное впечатление.
Vga
А где изучал?
Ilgir
Я щас не скажу, просто где инфрмацию искал подряд книги всякие. Я не читал их так прямо, а просто просматривал, искав информацию поэтому не ручаюсь что я мог понять не так
Vga
Ну вот обычно те ацп что я видел даже +-5 подать не позволят, потому что не перевривают отрицательные напряжения на входах
Ilgir
а, ну тут вообще да, логично
Vga
А единственный случай когда я видел применение именно дфференциального входа опоры - это схема измерения сопротивления в 830-х и подобныз мультиметрах Там подается напряжение на цепь из образцового и измеряемого резюков, включенных последовательно. Реф снимается с образцового, а входное с измеряемого.
Ilgir
Интересно, спасибо, почитаю даже
Vga
А на стм32, например, даже если оба рефа выведены наружу (в корпусах с "малым" количеством ног они разварены на гнд и вцц прямо в корпусе) требования такие, что не особо и выбор есть как их подключать (что-то в духе "допустимо от 0 до вцц, вреф не менее 2.4В")
Ilgir

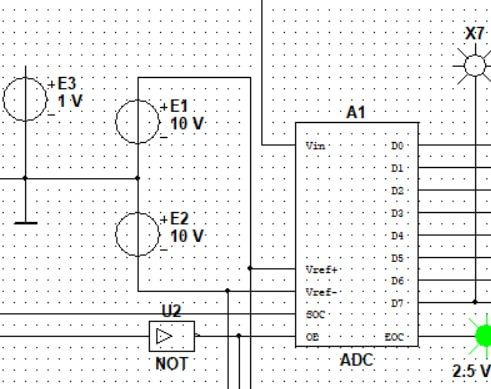

Ну да, тут я видел такое. Это да А вот я изучаю работу в принципе АЦП. И вот поставил Vref- = -10 и Vref+ = 10. У меня получается шаг квантования 0,078125 Вольт на 8 разрядном АЦП. А по осциллограмму почему то 0,078125 * 2, а откуда 2 эта взялась, Или я что то не понимаю в определении шага квантования? Или тут немного не об этом все таки беседа
Vga
Это в симуляторе?
Ilgir
Да, в мультисиме
Vga
Ну вот мультисим и надо спрашивать...
Ilgir
а ну окей
Ivan
У них короткое замыкание в мозгу происходит, а потом не помнят нихрена
Anatoliy
О мене тоде вчера ударило. Руками, главное норм, не кусает. А нагнулся поглядеть поближе, скулой коснулся корпуса. Прям глазом искру видел, исчо и башкой уипался, когда отдергивал
