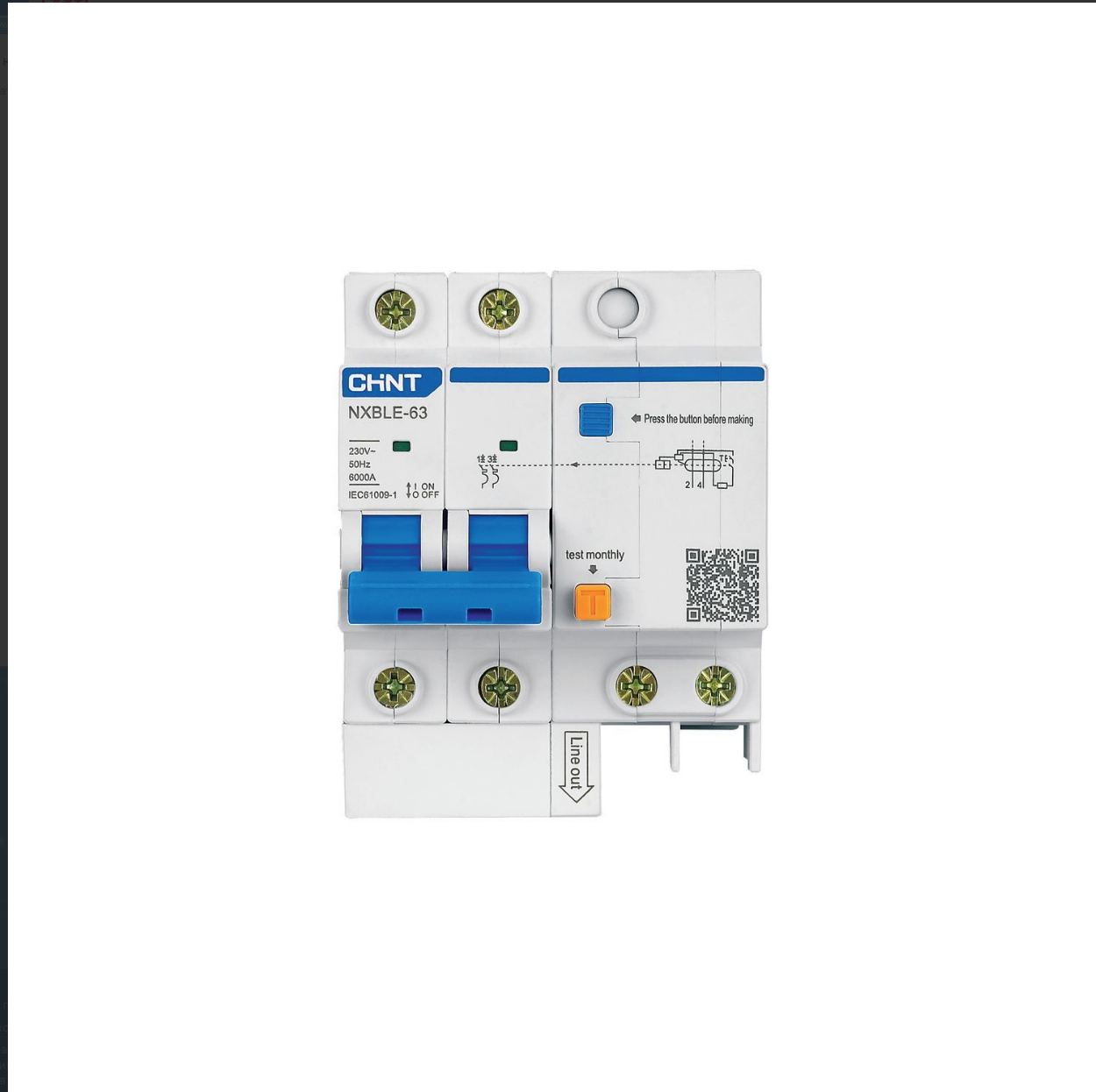

Всем привет. Подскажите пожалуста в кахих случаях нужно применять ДИФАВТОМАТЫ тип 1Р+N и тип 2P. Схему устройсв прилагаю. 1-е фото 1Р+N, 2-е фото- 2P
Комментарии: 4
Viktor
Если вы используете фазу-ноль, то спокойно можете использовать любой из этих двух. 2Р нужен, если у вас 220В не фазное, а линейное. То есть нет нейтрали. Тогда вариант 1Р+N не подойдет.
Pavel
Виктор,спасибо. С первым вариантом 1Р+N понятно.А вот со вторым 2P, не совсем. Я понимаю, что это для двух фаз без нейтрали, принцип вводного автомата 3P, когда нейтраль идет на прямую в щётчик. Но не могу представить в каких эл.установках применяется.
Viktor
В обычных и применяется. А также там, где 220В - это не фаза ноль, а две фазы с ЛИНЕЙНЫМ напряжением 220В
Pavel
Я не квалифицированный электрик,поэтому мне сложно предствить линейное напряжение 220 вольт между двумя фазами . Будем изучать. Но правильно ли я понимаю, что автоматы,дифавтоматы и т.д. с маркировкой 2Р,4Р можно использовать вместо устроиств с маркировками 1Р+N, 3P+N ?
