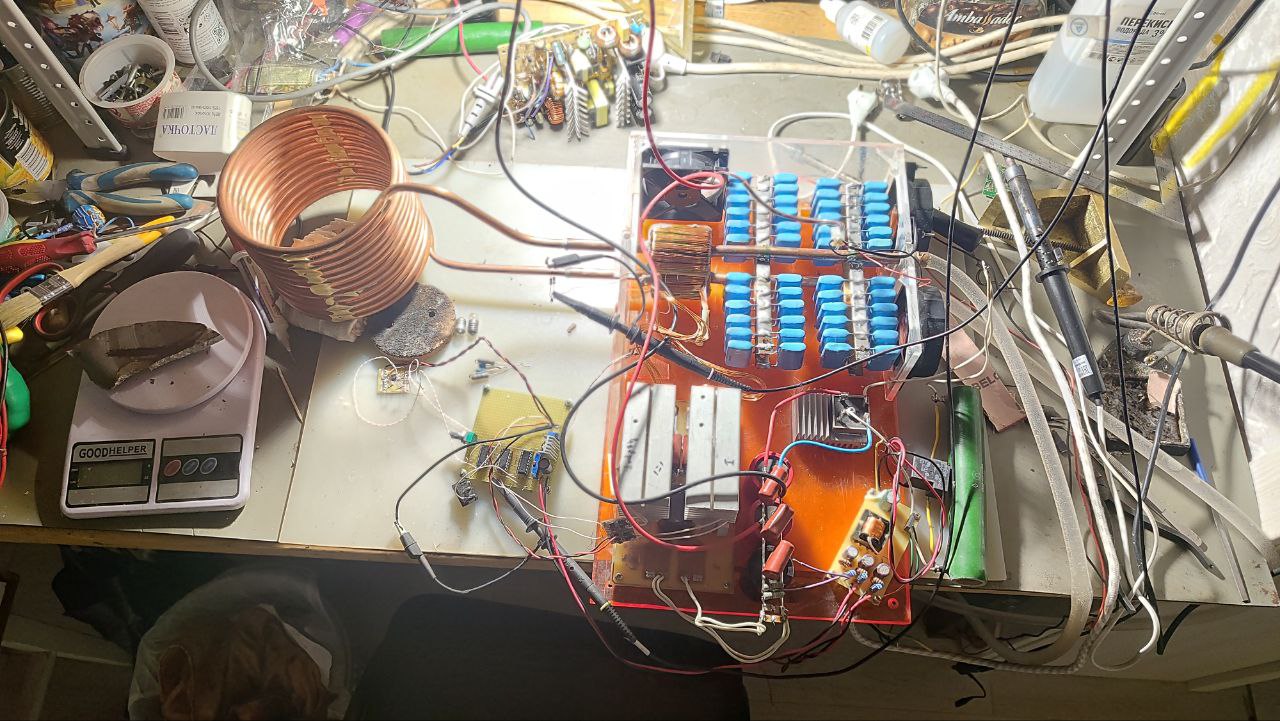

Добрый день. Накиньте пожалуйста векторы в какую сторону смотреть по сабожу который я сейчас опишу. Вобщем нужен высоковольтный(400 вольт) dc -dc преобразователь для индукционной плавильной печи. Ставить его планирую между выходными конденсатора ККМ и мостом транзисторов преобразователя.
Комментарии: 10
Hells
Если есть pfc, то зачем ещё dcdc?
Sanchez
sqrt(2)*Uac А почему не регулировать сам индуктор? Самое простое - пропуском периодов. Или, раз уж полный мост, то фазой между половинками моста
Khuraza
Хотелось бы не выходить из резонанса
Sanchez
Так и не выйдете. В случае пропуска периодов просто часть колебаний будут идти по инерции, без подпитки. А обратная связь моста опять подхватит переход через ноль и переключит когда надо Да, пропуск периодов в резонанснике, не в pfc
Khuraza
Где то 22-25 На логике собрал ФАПЧ, а по входу на мост хотелось бы регулииоаать напряжение Управление игбт реализовано на трансфоиматорах управления затворами, придется переходить на оптроны если управлять транзисторами дискретно
Sanchez
Эм. Отчего? Если фазосдвигающий мост то просто два GDT, на левую и правую половину. Если пропуск периодов то это просто опускает затворы в ноль, как при дэттайме Да, в первом случае два драйвера со своими фазами, во втором случае два драйвера в противофазе с возможностью "торможения"
Khuraza
Не опечалятся ли трансформатоиы от одностороннего намагничивания
Sanchez
Придется считать периоды, да. Добавите второй триггер для этого. Или строчку кода, если управление с плис
Khuraza
Управление сугубо на cd40.. Серии
J71
Надо определиться, повышать, понижать или (и вверх и вниз)
