S20 fe G780f Пришел после другого сервиса, не заряжается, был залит, в другом сервисе поменяли суб плату, сетевую часть открыли зачем-то и все, и то не помогло, все терморезисторы посмотрел, все звонятся отлично, железки поднял залития нигде не нашел, как будто и не был залит, суб плату и шлейф новые подкидывал, тушку проверял со своей платой, все отлично, дело явно в материнке Может кто что подскажет:)
Комментарии: 36
Mobirem
На коннектор системной платы приход 5В? Телефон включается? Data +/- проверяли падения напряжений? СС1 проверяли?
Vanya
Доброго дня, подскажите на s23 ultra все камеры совместимы? Есть с разными парт номерами Rear camera module 200MP wide GH96-15525A Rear camera module 200MP wide GH96-15587A
Denis
5в приходит, телефон с лбп работает, весь коннектор на материнки прозвонил
Mobirem
А что с OVP?
Denis
А это симптомы овп?
Mobirem
Если при подключении ЗУ и кабеля USB-C на тестере ток 0, то проблема может быть и в OVP если до неё всё проверено и не повреждено.
Denis
На тестете 5В 1.9А, после он кажись пытается переключиться на быструю зарядку и падает ампераж до 0
Mobirem
Это можно было написать в вашем первом посте?!) Сделайте следующее. Переведите тело в режим Download и подключите к ПК. Если аппарат определится в диспетчере устройств - значит data линии целые. Если не определиться - ищите что не так. Пока data не будет, зарядки не будет.
Denis
Спасибо))) Через один мод компом видится
Mobirem

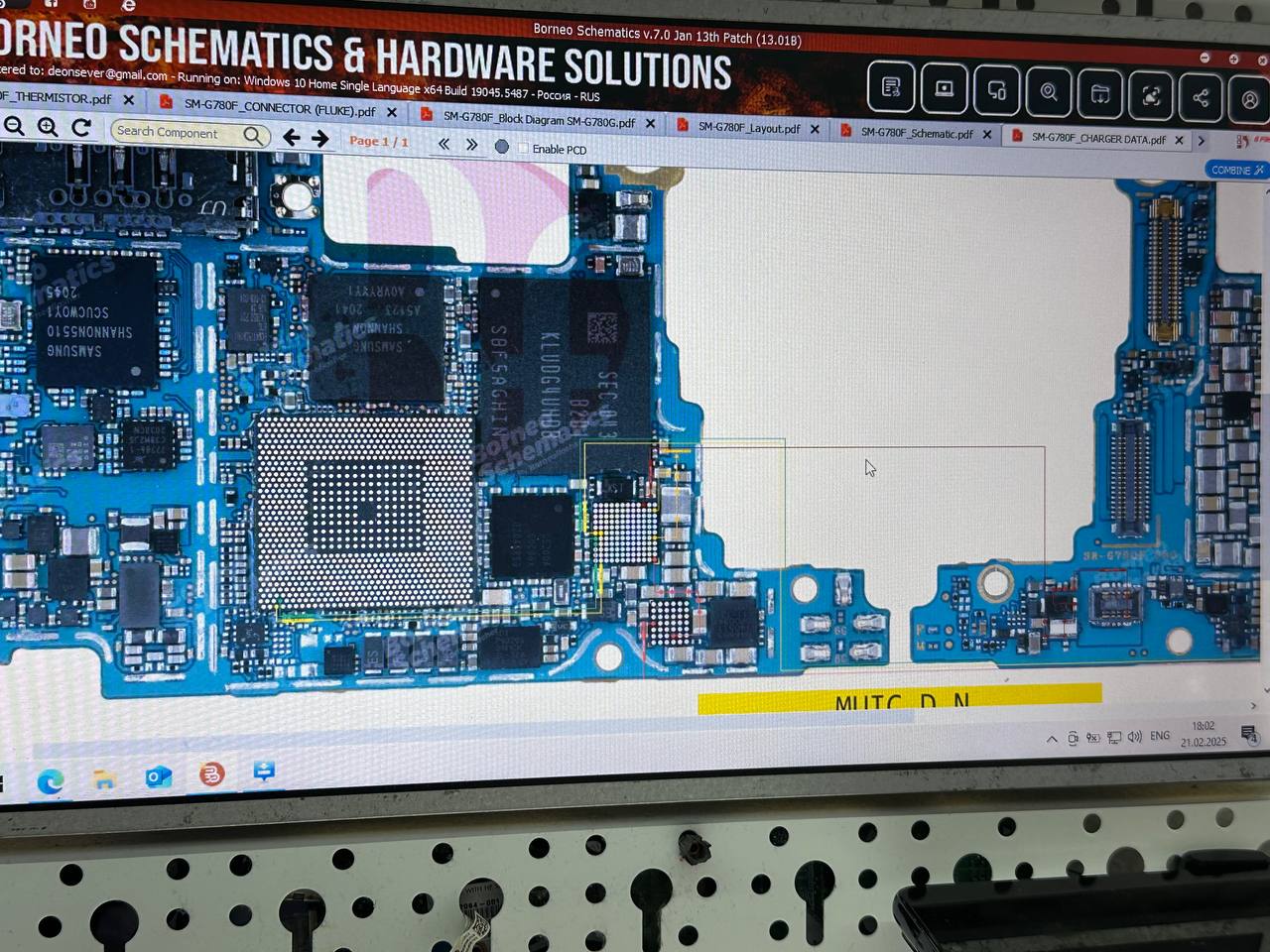

Это хорошо. Borneo есть под рукой?
Denis
Естественна
Mobirem
Смотрели цепь зарядки? Я не офисе поэтому по памяти не могу работать. Коль падает в 0 значит не хватает запуска узла. Может есть косяк который пропустили?
Denis
Может овп с максом поменять?
Leonid
1,8 у тебя ведь не запускается
Denis
А почему тогда он думает что дело в суб плате?
Leonid
ты просто кусок инфы не дал ты же писал что у ьебя везде 1,8 заниженное кто думает
Denis

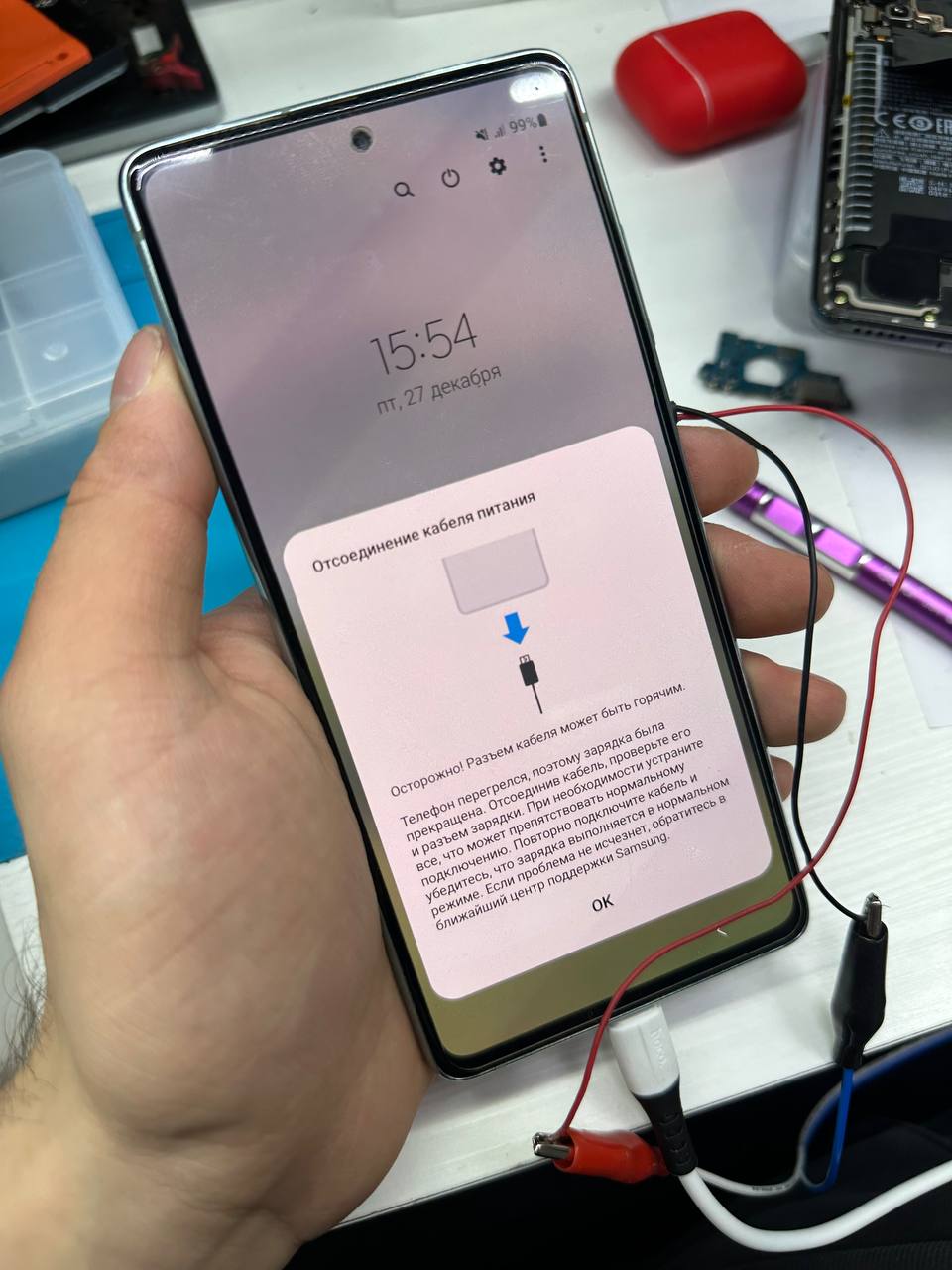

Телефон Или у него каждый терморезистор будет давать такое окно?
Leonid
у тебя 1,8 везде 1,8? это новый метод диагностики
Denis
Непонятно на каждый ли терморезистор он так реагирует Вдруг именно на суб плате который
Marat
Обычно на тот который на субплате так реагирует
Mobirem
По своему опыту напишу так. Крайне редко терморезистор выходил из строя. Окислы в вследствие чего обрыв это бывает часто. Шлейф, разъём системный это чаще, что приводит к такому проявлению. Так же кабель бывает виновником включая ЗУ и иногда контроллер зарядки.
Marat
На терморезистор внизу приходит 1,8 через резюк?
Denis
Не знаю точно где там терморезистор, поэтому не проверял
Marat
Я делал проще переключал тестер на вольтметр и замерял напряжение на каждом терморезисторе обычно там где-то 0,8 в
Denis
На одном терморезисторе у меня с одной стороны 0.25В с другой 0.4 с чем-то, это странно:)
Marat
В Утопленниках обычно прогорает гильза, как раз по питанию 1.8
Denis
Что за гильза?
Marat

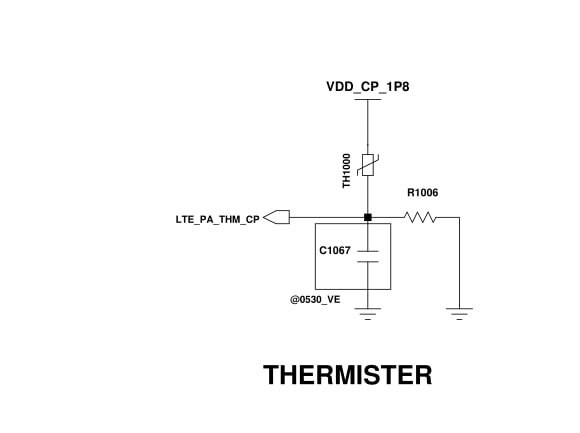

Терморезистор одной стороной на земле второйи к резистору Сейчас гляну где-то была такая плата
Mobirem
Терморезистор на Samsung, как правило ~100к
Denis
Да я изначально взял рабочую плату, точно также без беспроводной зарядки подключил, все отлично, это не с10 же) В каком состоянии надо проверять вольтаж? В полностью включенном телефоне, или в выключенном состоянии без акб но с подключенной зарядкой, или в выключенном состоянии телефон, с подключенным акб и с подключенной зарядкой? А беспроводная зарядка влияет на все это или нет?
Marat
Во включеном состоянии , в выключеном же нет 1,8в , На катушке безпроводной зарядки тоже есть терморезистор По сути вам надо проверить всего 2 линии , 1.8в и линию детекта температуры , напряжение и тае можно замерить , сопротивления резистора подтяжки можно проверить не выпаивая ,просто шлейф отключить а вот линию детекта придется проверять падение предварительно сдвинув резюк и термик и с подключеным шлейфом
Denis
Так если воткнуть зарядку, будет? Это понятное дело)
Marat
Да будет , он же должен проверить температуру прежде чем включить контролер на зарядку
Denis
На выключенный телефон без акб проверка же будет постоянно?:)
Denis
А точно ли на суб плате на терморезисторе с одной стороны должно быть именно 1.8?
Mobirem
OVP легко проверить. Должно заходить около 5 вольт и чуть меньше выходить. А вот МАХ может и барахлить
