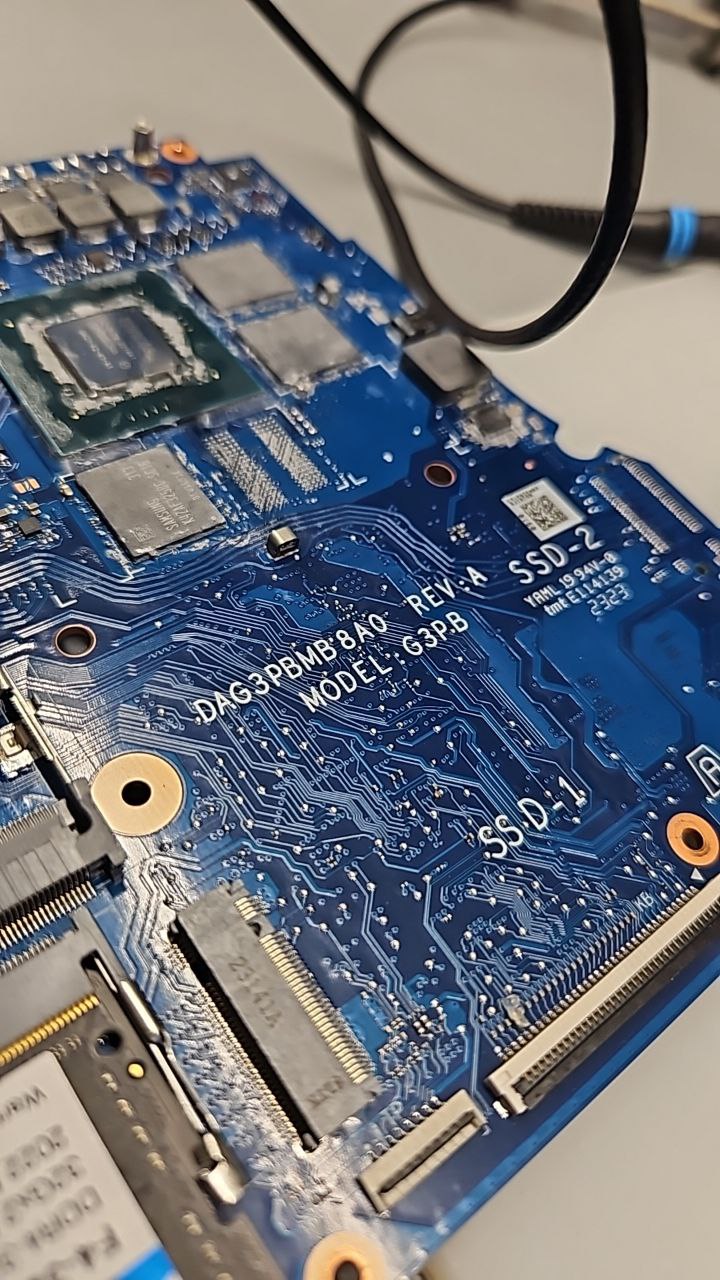

Плата DAG3PBMB8A0 С завода установлен SPI-чип W25R128JVSN (1.8 В). На оригинальном чипе было короткое замыкание по питанию (VCC, пин 8) – чип заменил. Так как у меня не было 1.8 В чипа, я временно установил W25Q128FVSQ (3.3 В) и прошил BIOS для теста. При замере на плате (без чипа) на VCC видно 3.3 В, поэтому решил попробовать. Симптомы: Плата включается, потребляет около 300 мА, CPU и PCH немного греются, потом отключается. Вопрос: Плата рассчитана на 1.8 В SPI? Есть ли внутри понижающий регулятор для SPI-линии? Можно ли безопасно использовать 3.3 В SPI-чип, или обязательно нужен оригинальный 1.8 В?
Комментарии: 8
