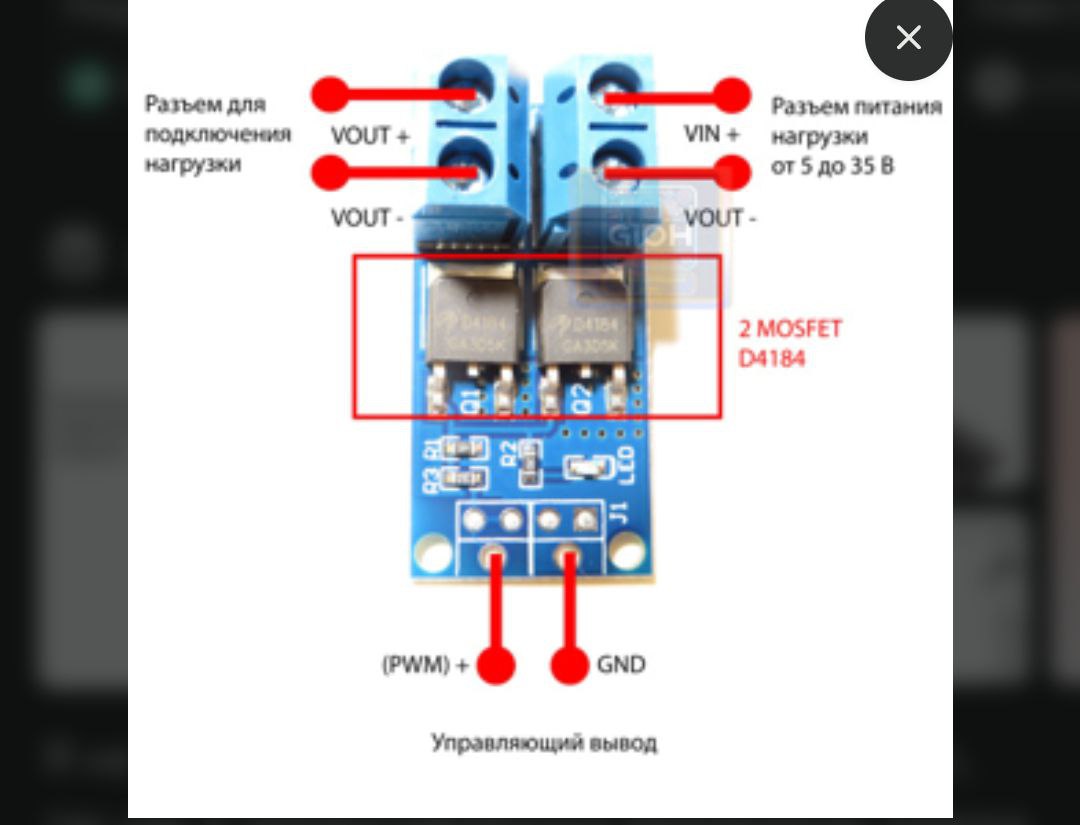

Если у этого регулятора на разьеме питании нагрузки (намкартинке справа вверху подключение) поменяем полярность? Испортиться? Будет ли оаботать? На шим моторчика надо просто плюс подавать. А в той полярности что на картинке минус шимируется а плюс всегда замкнут
Комментарии: 16
Aleksandr

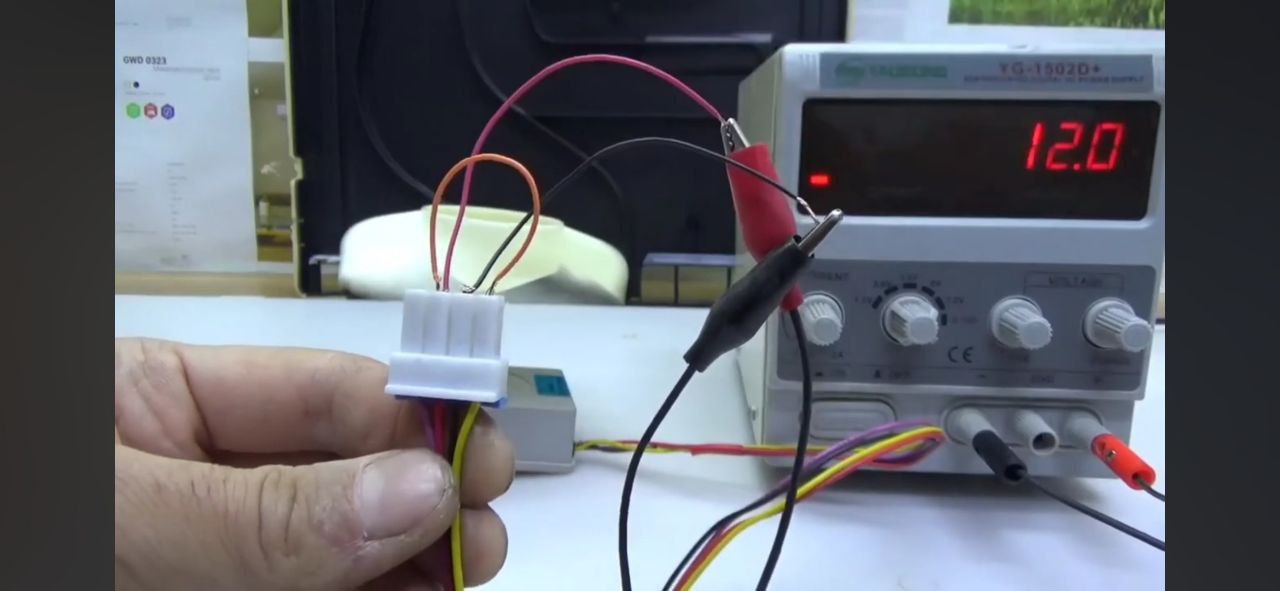

Чтобы использовать ШИМ по плюсу питания без заморочек, используй готовые микросхемы high-side switch. Это интеллектуальные ключи со встроенным драйвером и защитой от перегрузок. Например : IPS6011 BTS50085-1TMA VNQ5160K На n-канальных мосфетах осуществить управление по плюсу питания не получиться.Только сейчас проснулся и увидел фото с тем вентилятором. Там не нужны ни интеллектуальные ключи, ни мощные модули. Подайте ШИМ с микроконтроллера или генератора на управляющий вход (желтый провод). Об этом уже писали. Если вообще не в теме - можете помучать chatGPT или смотреть уроки на Ютубе.Kos
Как найти подобный только p-канальный?
Andrey
Непонятна проблема, почему нельзя нагрузку переключать на землю? У тебя земля прямо жестко конструктивно сидит на контакте двигателя? Ну если прямо невозможно, подай шим через резистор на базу PNP транзистора и коммутируй от питания.
