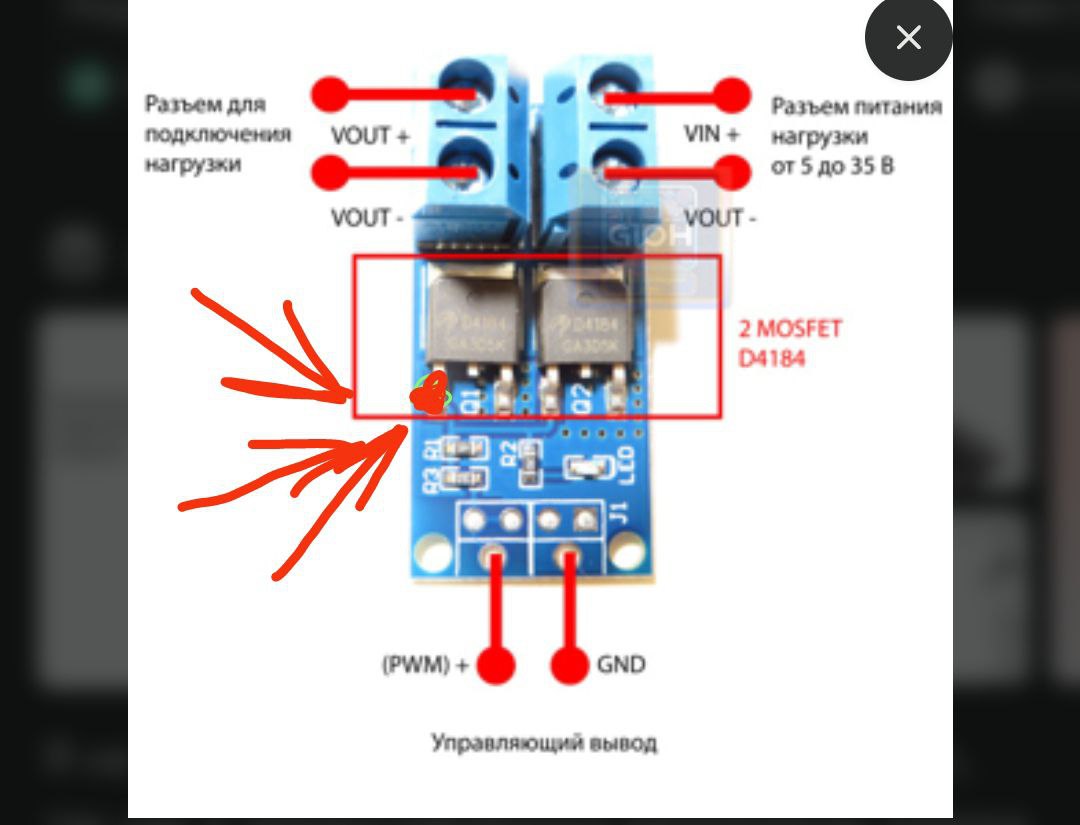

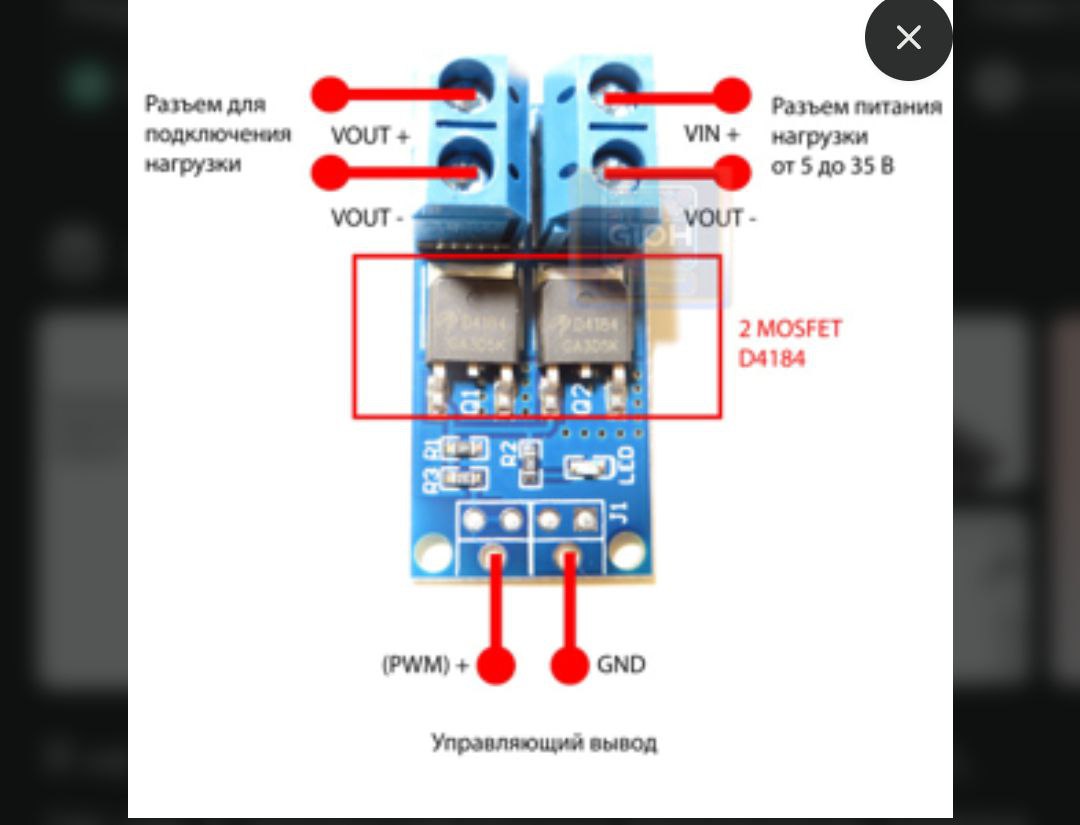

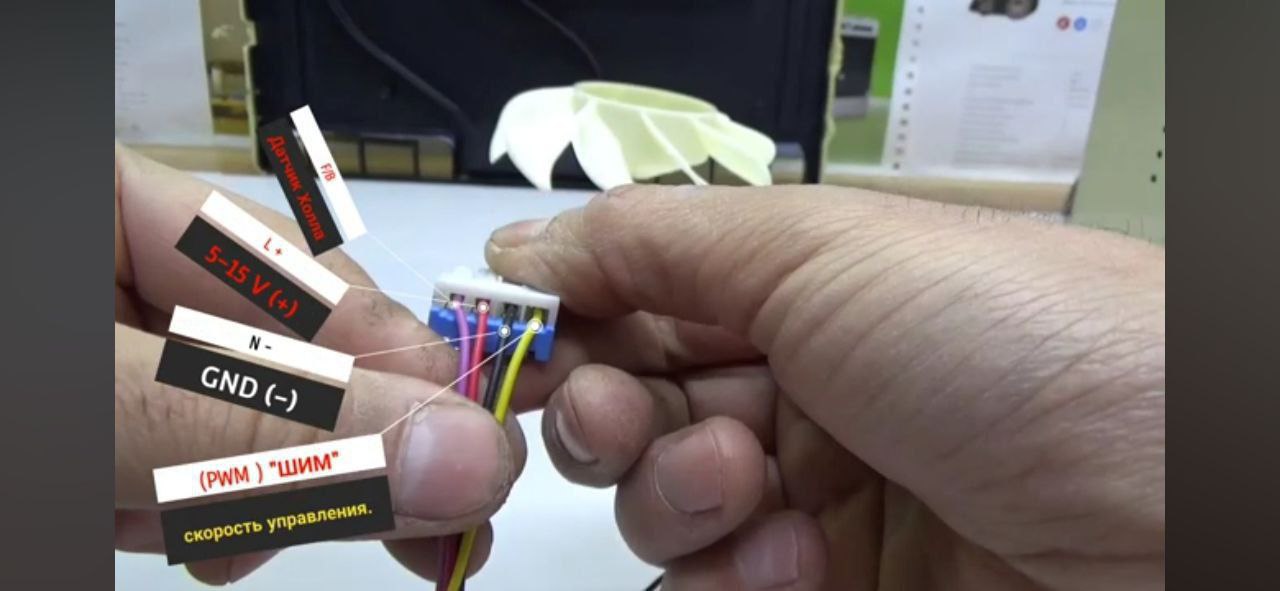

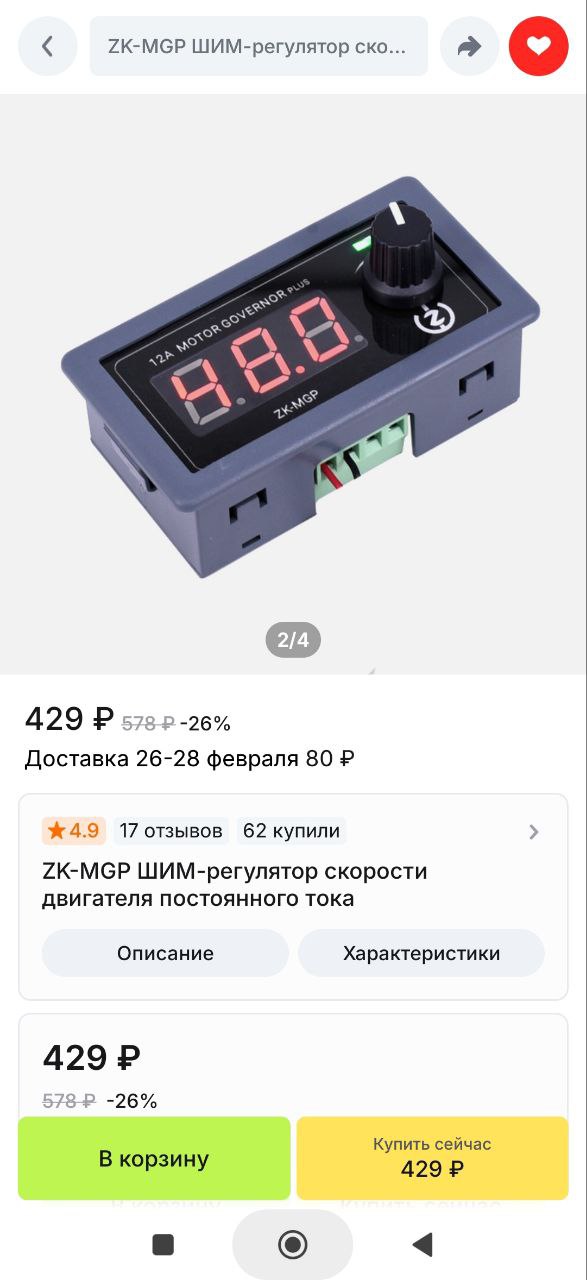

Если у этого регулятора на разьеме питании нагрузки (намкартинке справа вверху подключение) поменяем полярность? Испортиться? Будет ли оаботать? На шим моторчика надо просто плюс подавать. А в той полярности что на картинке минус шимируется а плюс всегда замкнут
Комментарии: 131
Flopik46
Это что за моторчик такой, что только плюс нужен... Этот модуль монтируется в разрыв провода питания нагрузки и всё
Kos
BLDC моторчик хододильника
Flopik46
Так если у тебя есть пин для регулировки ... Зачем тебе силовой модуль?
Kos

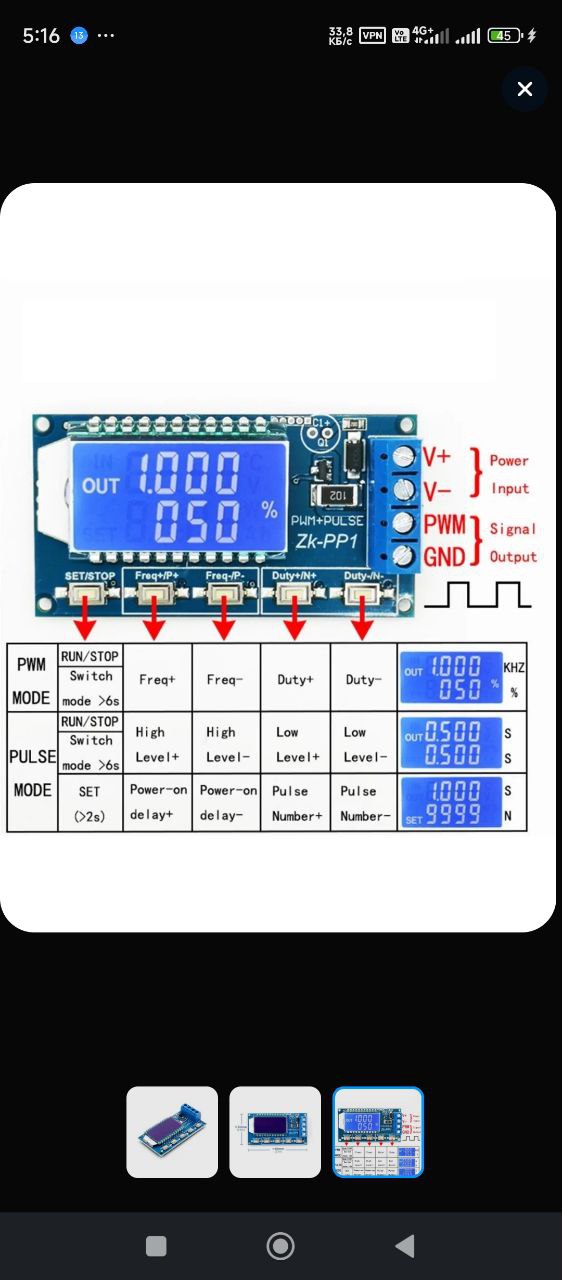

Есть такой шим генератор и у него тоже плюс замкнут всегда а шимируетмя минус. Я подумал подключить к синему блоку и шимировать плюс там , если на минем блоке можноипоменять полярность
Serge
а что ты вообще делаешь?
Kos
Пытаюсь отрегулировать обороты шимом
Serge
относительно чего?
Kos
Что за вопрос такой? Что не понятно
Serge
может, задача просто решается на двух операционниках или 555)
Kos

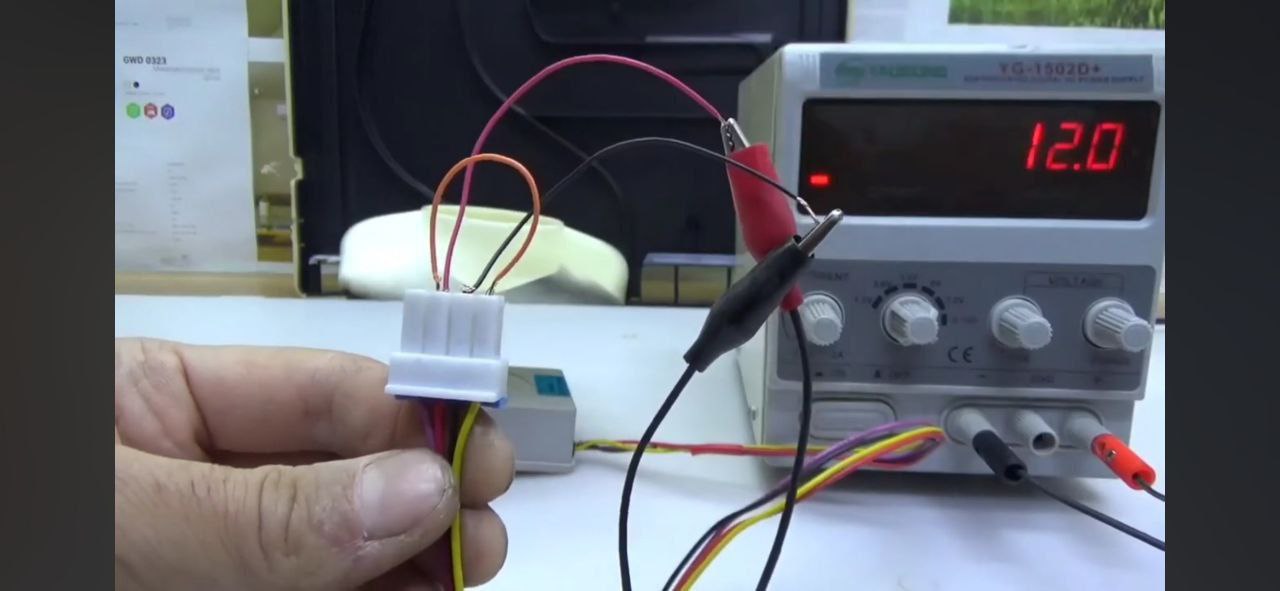

Картинки выше с моторчиком и желтым шим проводом
Flopik46
Попробуй на минус поставить резистор и все... На нем будут положительные импульсы и вот тебе шим сигнал...
Kos
Какого сопротивления
Flopik46
Да пойдет даже 1КОм
Kos
Для меня это колдунство такое преобразование минуса в плюс, но попробую
Flopik46
Скинь ссылку на этот модуль... Я скажу че как надо сделать
Kos
https://sl.aliexpress.ru/p?key=EFRPGnB
Flopik46
Вот так сопротивление ставишь и на клемме OUT- у тебя будет ШИМ.... НО ТОЛЬКО ИНВЕРСНЫЙ! Если хочешь нормальный, надо блочек разбирать и вывести проводок с затвора силового транзисторах
Kos
Щас попробую) Нашелся только 1,2 мОм. Не вставлять?
Flopik46
1.2мОм? Ты где такой шунт нашел... Там любой резюк пойдет от 500 Ом...
Kos

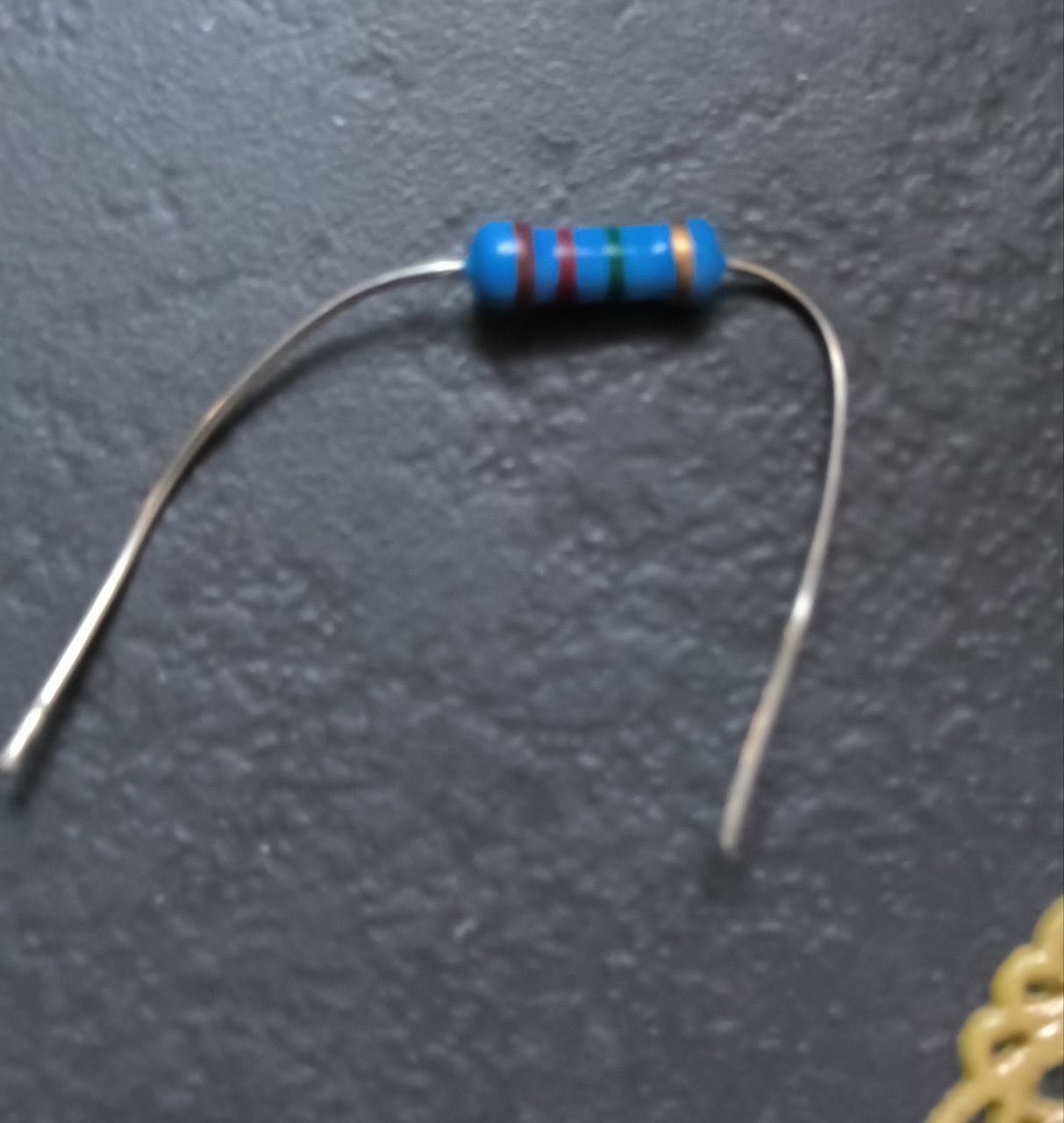

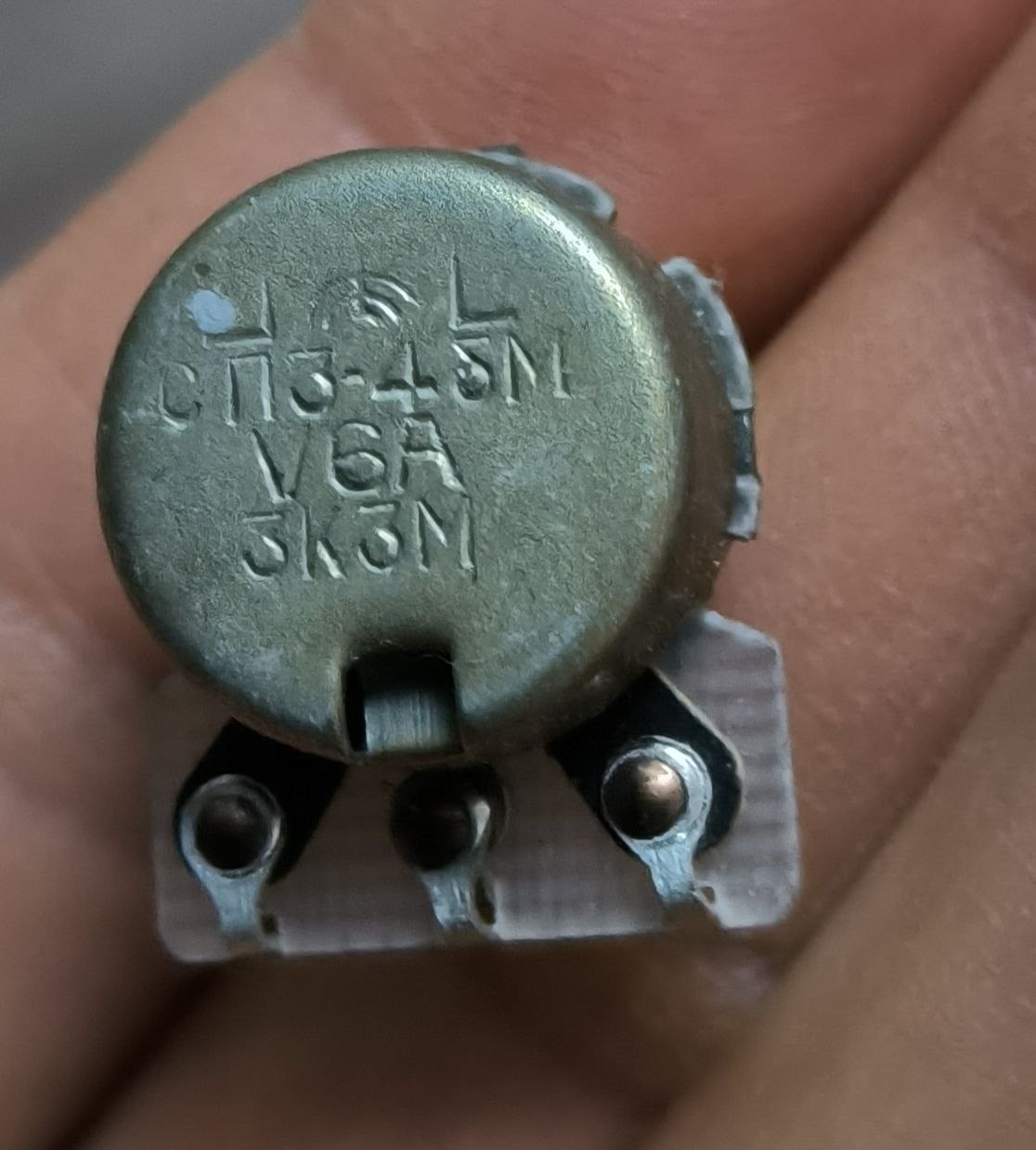

Коричн 1 Красный 2 Зеленый =100000 Итого 12х100.000=1,2мОм Остальные не могу найти
Flopik46
Это 1.2МОм... Любой другой найди резюк
Kos
Проволочку воткнуть какую? А такой?
Flopik46
Ну.... Хотя бы номинал норм...
Kos
Короче.. Такая поебень придет через 2..3 дня , ее и подключу. Тут по картинке судя шимируется плюс
Flopik46
Тебе сказали что можно вскрыть твой модуль и вывести проводок с затвора силового транзистора... Там будет правильный сигнал...
Kos
Да это приключения страшные Думать и гадать много надо
Flopik46
АХАХАХАХА Вот что страшно... А припаять один провод... Это один тык паяльника...
Kos
Там пояльник толстый . Вот и приключения. И когда фиг чего особо понимаешь , уровень приключений возрастает
Flopik46
Поверь... Это все просто...
Kos

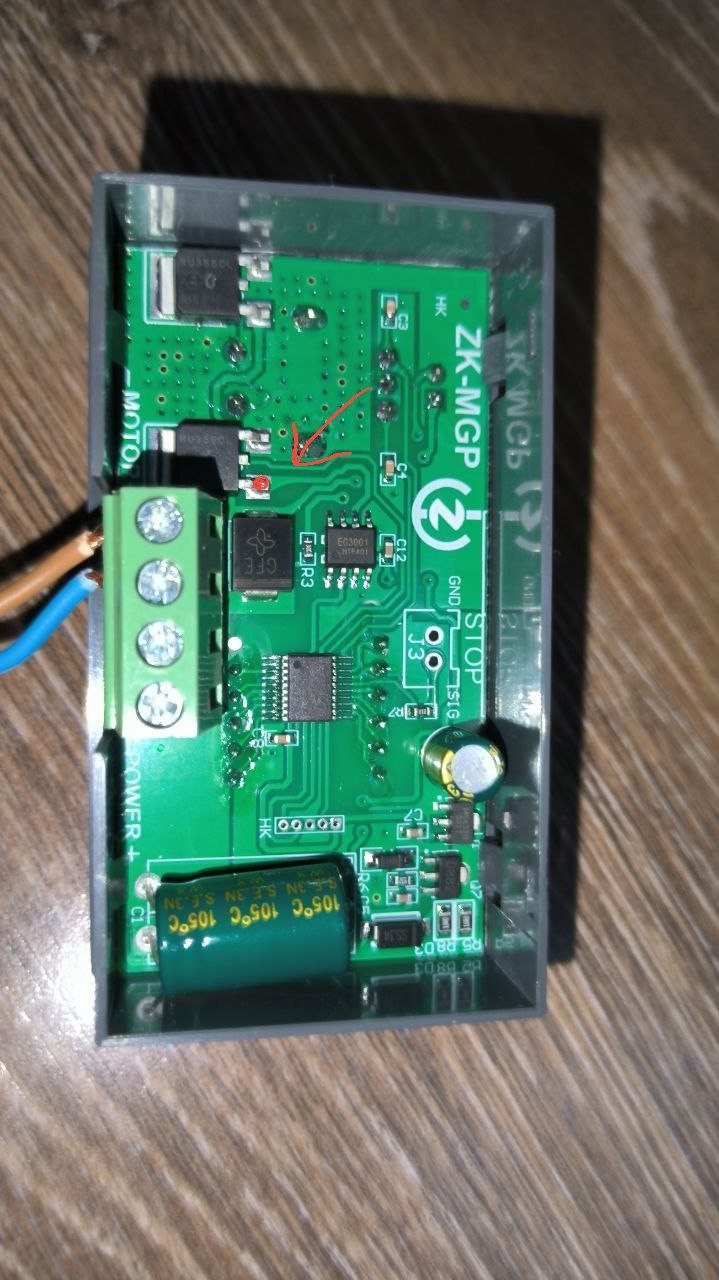

Куда дальше припаяваться?
Flopik46
Красная точка...
Kos
С нее имеем плюс? А минус с INPUT берем?
Flopik46
Да
Kos
Можно так пожизненно запитывать плюсовым шим сигналом? И всем устройствам норм будет?
Kos

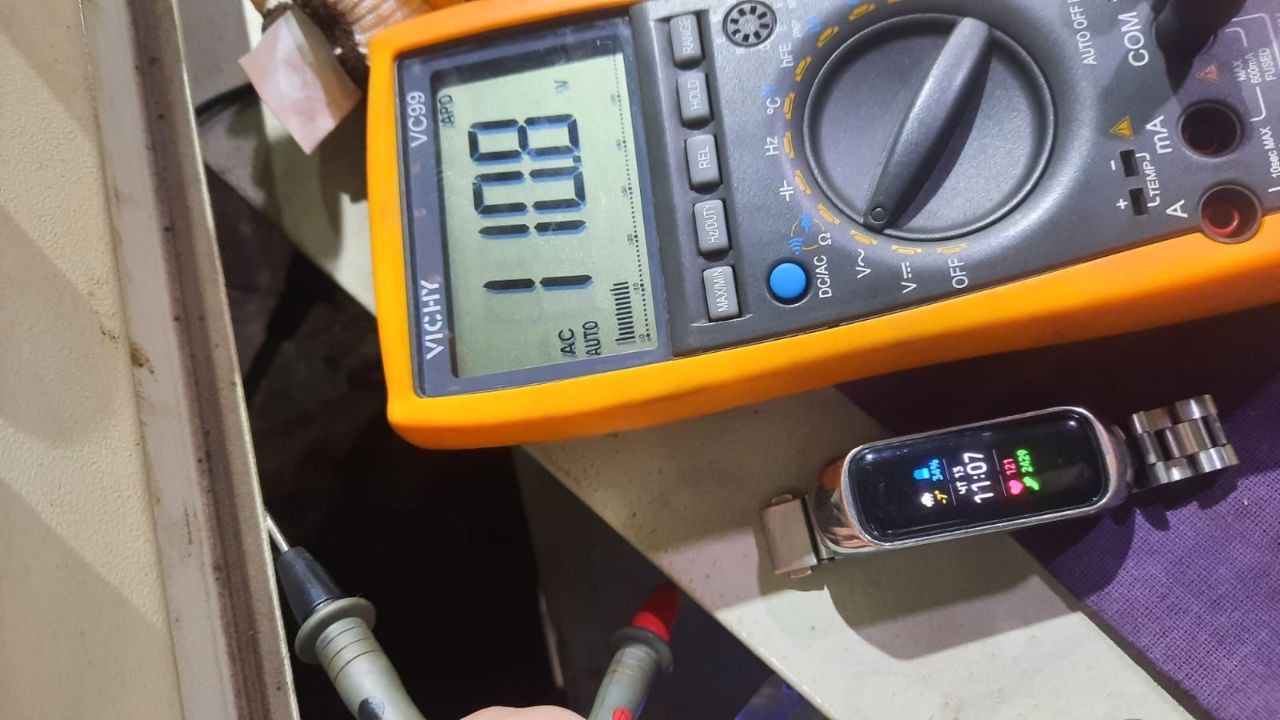

Чудо произошло. Спасибо. Ты был прав что не сложно Там только выдает не полность... Тоесть вольтметр присоединяя будет 9в из 12
Flopik46
Надо не вольтметром, а осликом смотреть...
Lwe
Куда с мозготраха пропал?
Flopik46
Пропал...
Lwe
Да странно просто Резко, и с нескольких каналов
Flopik46
Да... Ну вот так...
Lwe
Что так? )
Kos
И тут точно так же можно к левой ноге подцепиться чтоб плюсовой шим получать?
Flopik46
Это просто плата с мощными ключами... Там ШИМки
Kos
И плюсовой шим потому не получить?
Flopik46
Тебе нужен ШИМ- контролер
Kos
Надо чтоб от ардуино шел шим сигнал 5в, о он уже создавал шим силовой на 12в через плату какуюто
Flopik46
Ааа... Ну этот модуль и подойдет...
Kos
Но он выдает шим на минусовом проводе. А нужно так же сделать чтоб плюсовой был
Flopik46
А если так?) Тут только генератора секундных импульсов не хвататет... Давай пойдет с конца... Какую нагрузку тебе надо регулировать?
Kos
Моторчик 12в 1А У него шим сигнал нужен 12в и наверно 50мА
Flopik46
Можно сделать еще дешевле без ардуинки...
Kos
Ардуинка обязательно. Она там кучу логики отрабатывает
Flopik46

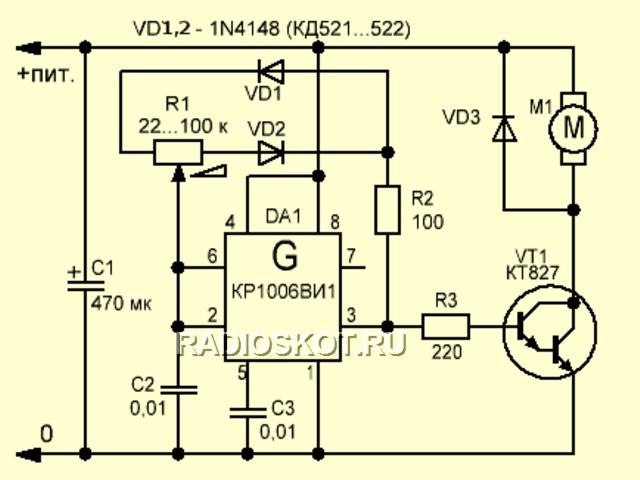

Просто погляди как включен моторчик... За место кт827 ставишь тот китайский модуль... А вместо ne555 ставишь дудуинку
Kos
Вольтажем тоесть регулировать обороты?
Flopik46
ШИМом...
Kos
Тяжолое для понимания Мне бы проще: Арда-защита перетока-силКлюч-мото Не смогу осилить свою схему, то придеться ЦАП юзать (от вольтажа ардуинки будет шим генерироваться в цапе для мото)
Vga
Когда я вижу дарлингтон в роли ключа, так и хочется пожать разработчику шею
Flopik46
А в чем проблема?
Vga
Нормальный ЦАП создает напряжение. analogWrite на классических ардуинах да, выдает шим, причем безобразно низкочастотный Дарлингтон нельзя открыть до упора
Flopik46
827 рассчитан и на импульсную работу..
Vga
Вопрос не только в том, какой провод шимировать. Твоему мотору на вывод управления нужен сигнал управления, а не силовой - его ты и вывел с ножки транзистора. Если ты попытаешься туда вместо сигнального входа повесить обычный коллекторный мотор - выход просто сгорит. Синяя платка про которую ты спрашиваешь - это именно силовые ключи, которые кушают сигнал ШИМа и превращают его в силовой ШИМ. Одноплатник какой-то сочиняешь?

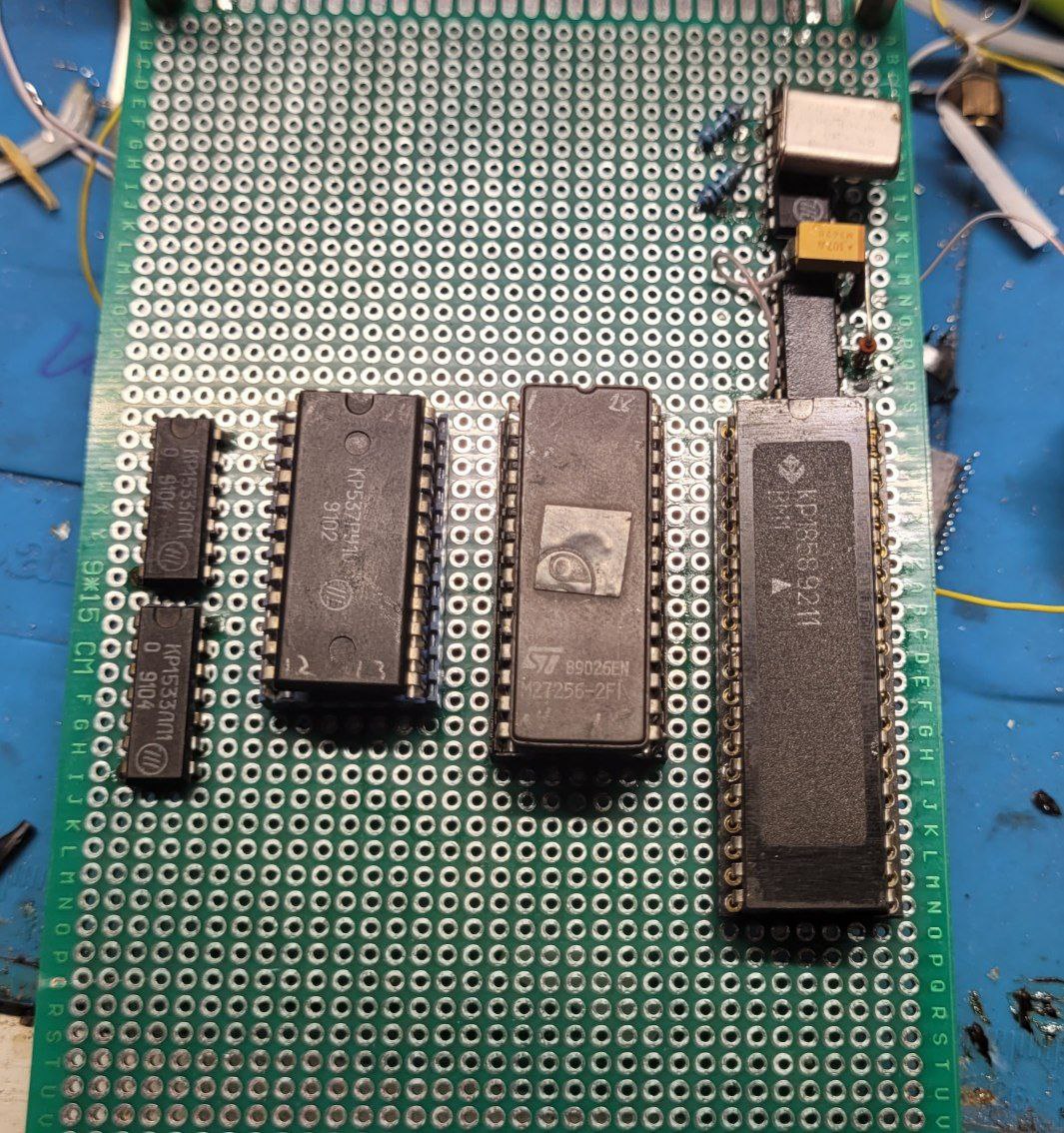

Flopik46
Да нет... Не одно... А целых три... Но этот комп очень специфичен... Тут главное не разрем, а чтоб стабильно работало... А при таком монтаже может уже все зазвенеть...
Kos
Как шим 5в, переделать в шим 12в?
Flopik46
С помощью ключа....
Vga
с такими пайками до финала еще будет поиск "хули не работает" и перепропайка оных С какой? Насколько я знаю, генератор в индуктивной плите собран на самих транзисторах и включает в себя нагревающий контур, чтобы работать с ним в резонансе. Транзисторы с другими характеристиками вполне могут вывести его в неправильный режим. При таком монтаже проводом в лаке я бы опасался коротышей. Не считая того, что часть ног у тебя откровенно не пропаяна Зависит от конкретной задачи, есть несколько вариантов для разных случаев
Flopik46
А, тут не проблема, я уже шину адреса и данных проверил... Все как надо
Vga
ничо, пощшевелишь проводок или припаяешь по соседству еще один и будет
Flopik46
2 транзистора последовательно это сложно Итог покажет
Kos

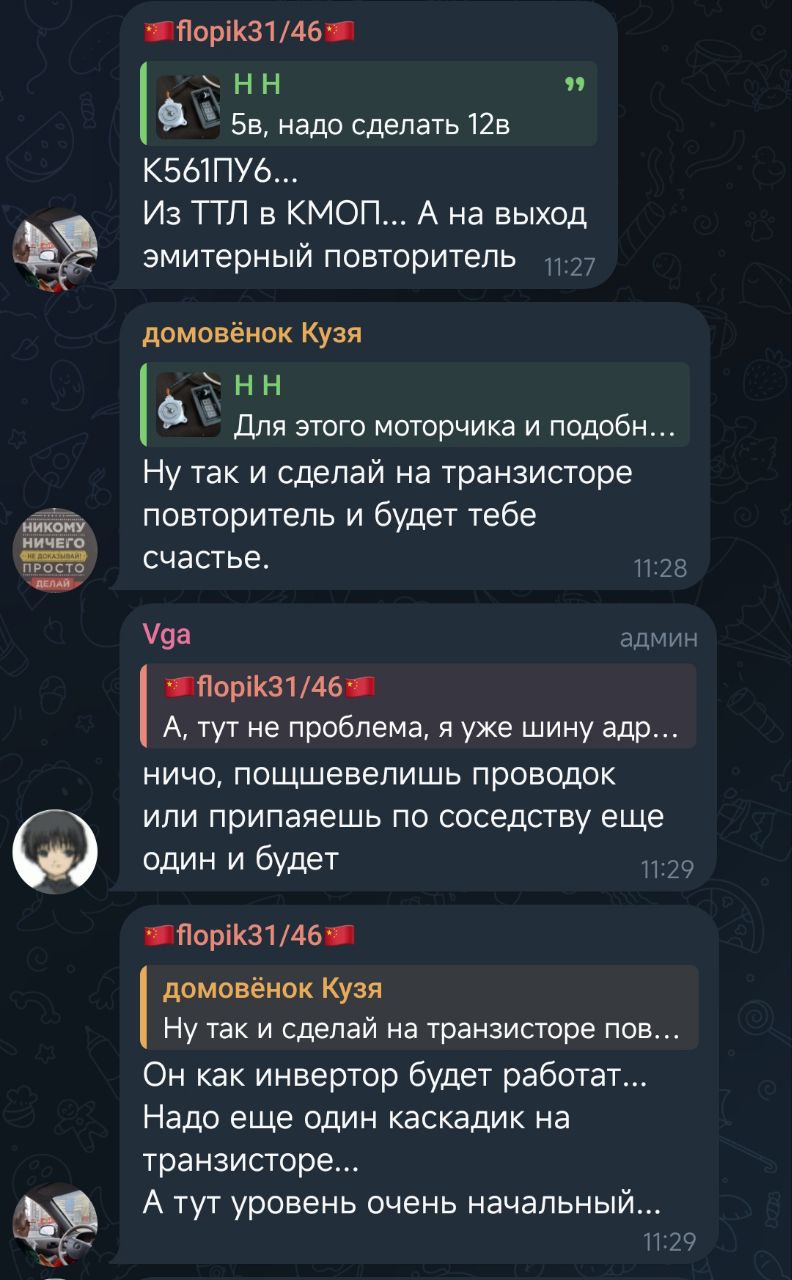

Для этого моторчика и подобных, от ардуина сигнал будет 5в, надо сделать 12в и будет защищена ардуина диодным модулем XL74610
