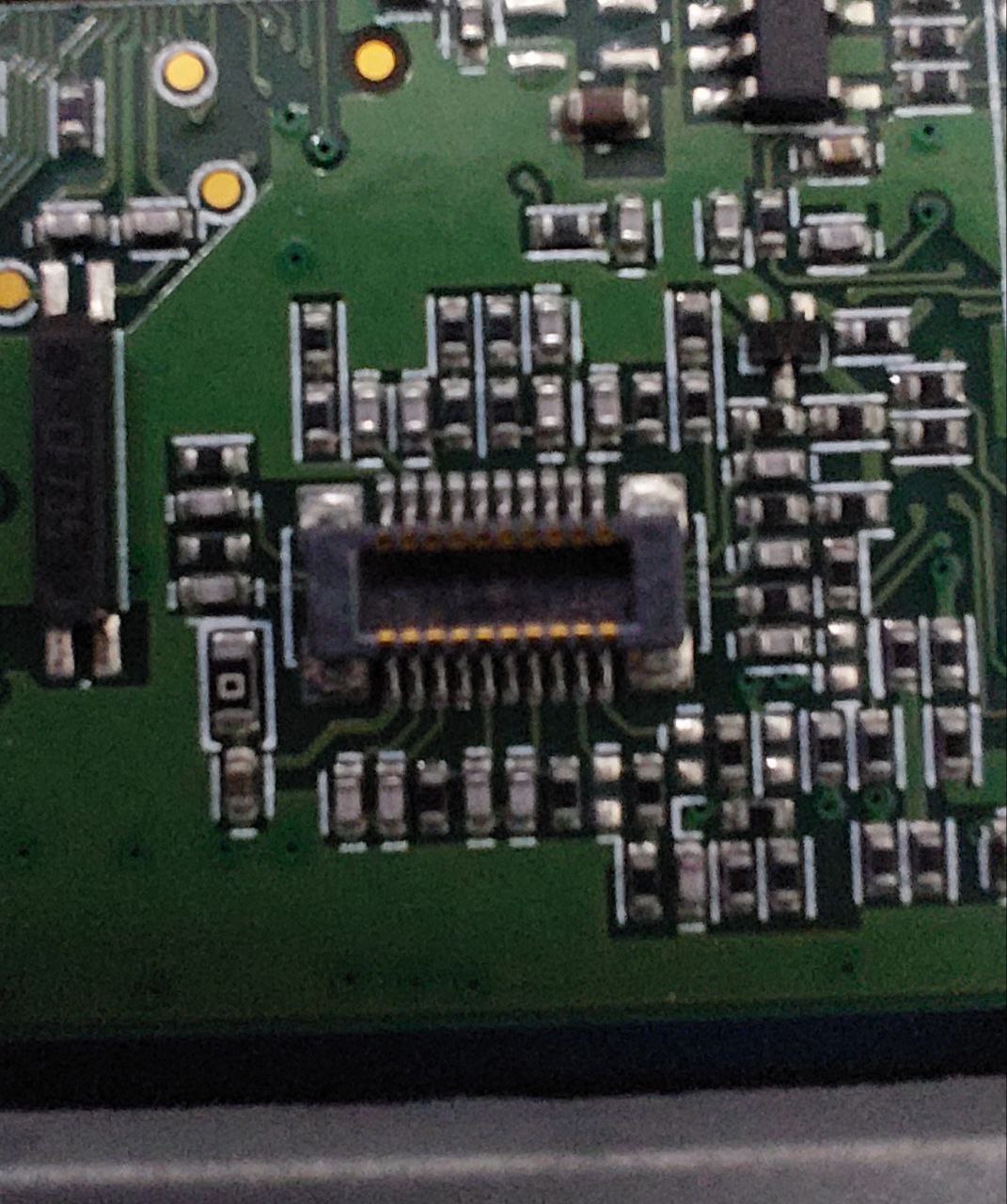

Добрый день. На плате есть разъём, длина ~8мм. Из того что нашел про него: board to board connector, 20pin. Подскажите, пожалуйста , как к нему можно адекватно подключиться? Пытался найти к нему шлейф или плату разводки на более удобное расположение пинов - ничего путного не вышло.
Комментарии: 12
Kest
Проще плату сделать с ответным разъемом.
Denis
Вопрос, где найти такую плату
Kest
Спроектировать самостоятельно. Ну либо использовать имеющийся шлейф и припаяться к пинам очень тоненьким мгтф.
Denis
В том то и дело, что шлейфа нет, а найти его не выходит
Byte

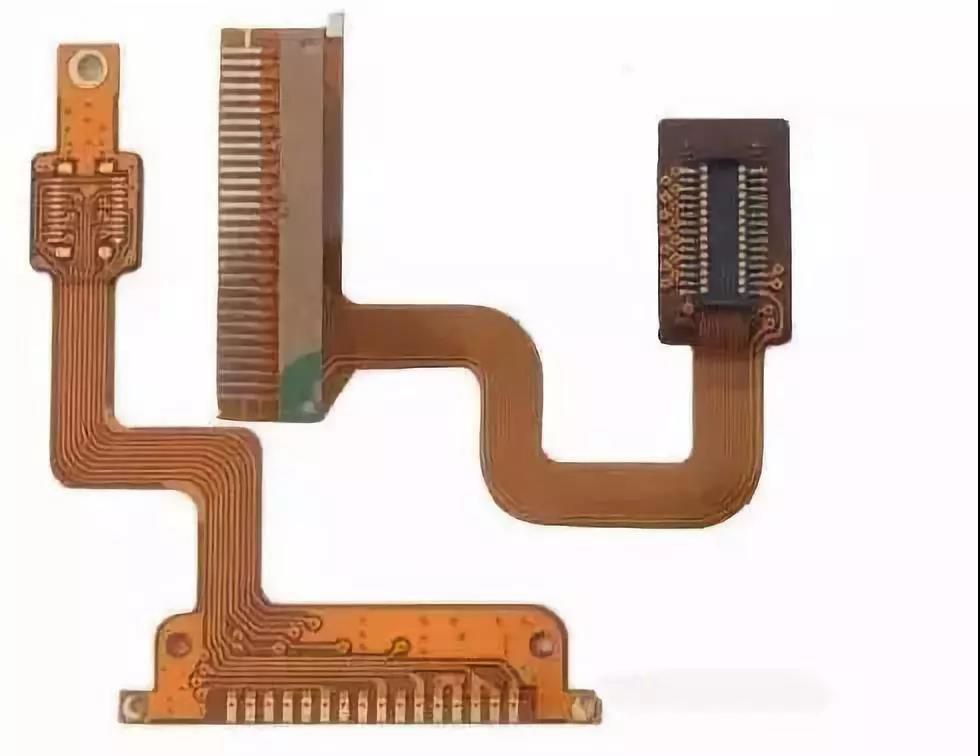

Нечто вроде. Ключевые слова для поиска — double-sided fpc connector. Точный PN не подскажу, вариаций немало, но, зная шаг и количество контактов, подобрать разъём —не особая проблема. А вот сами шлейфы такого рода чаще всего кастомные.
Tich0gon1ch
А вот так очень похоже на разъём нокиевского дисплея, 6300 6800
Denis
Это что удалось по разъему найти: Board-to-board connector 556500288 20pin 0.5mm 7.75*4.5*1.6mm molex
Tich0gon1ch
ну вот, в чипе продаются
Byte
Ну так вообще отлично, https://www.molex.com/en-us/products/part-detail/556500288 — и вперёд. И чертежи, и модели, и даташиты, и ответные части можно найти.
Koshakis
Там и задействованых контактов около половины только. Хотя под пузом ещё кучка выходит Если длинный разъем попадётся, так укоротить можно
Tich0gon1ch

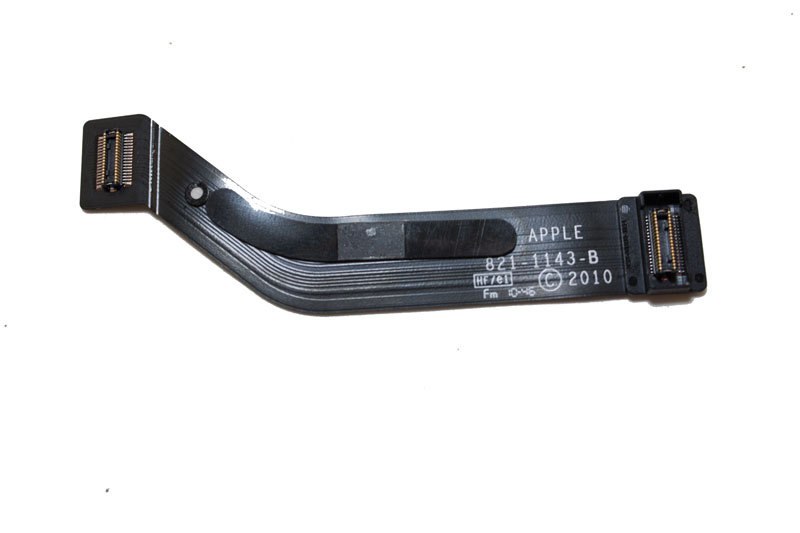

Клавиатура от lenovo t серии, t410 допустим, такой же, часто такие разъёмы встречаются в фотоаппаратах
Anonim
Если поможет, нашел даташит на него, но шлейф не смог найти.
