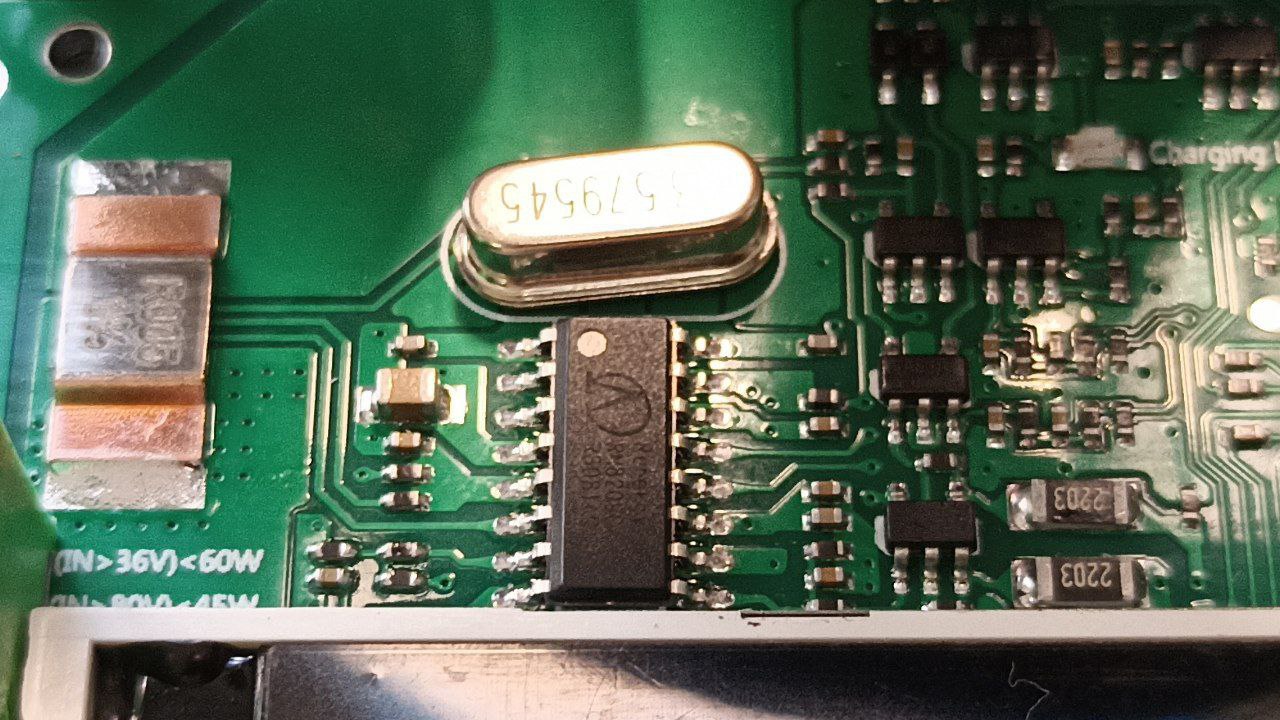

Доброго времени. Есть китайская нагрузка DL24 и замечено, что касаясь кварца на RN8209C - отваливается обмен по UART с этим чипом. Причем с завода, когда кварц был запаян пузом на плату, без прокладки - оно глючило при небольшом сгибании платы. Вопрос: реально ли доработать этот узел, чтобы к наводкам стал невосприимчив? Сам виновник торжества. Пример, когда обмен с чипом отвалился.
Комментарии: 13
Karboflex
сделать пружинку из проволкки и использовать можду кварцем и платой зафикисировать герметиком)
Evgeniy
Так проблема перестала сама по себе проявляться после того, как кварц был поднят над платой
Karboflex
ну или взять новый кварц и нормально заформовать провода
Evgeniy
Корпуса кварцев вообще не заземляют
Anatoliy
Так мож там дорожку под мелкоскопом глянуть? Получается, что при физическом воздействии глючит...
Evgeniy
Если коснуться пальцем OSCIN или корпуса кварца - то глючит
Anatoliy
Заменить квац, имхо
Vga
чего это вдруг? Не надо трогать оскин, он нежный. А корпус заземли. Алсо покажи трассировку кварца
Karboflex
Аа кстати взял я нетканные полотенца а там не полипропилен а вискоза в приципе тоже ничо
Evgeniy

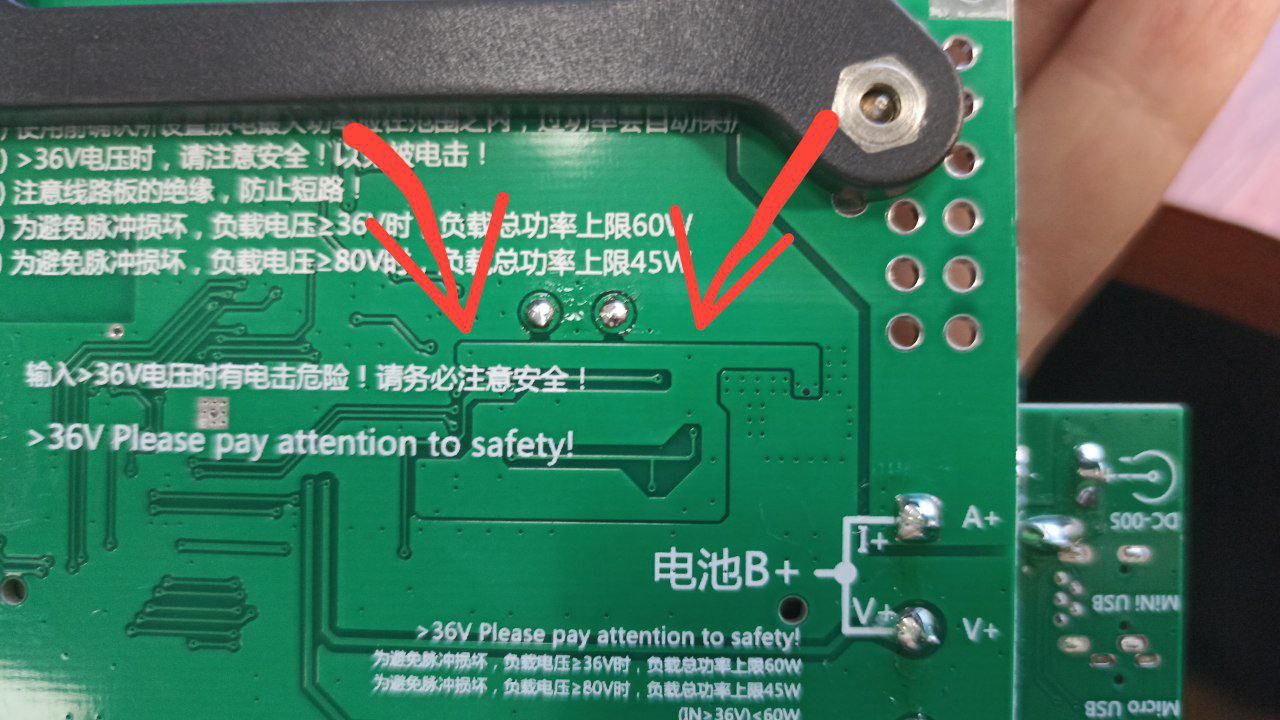

Выводы 1 и 16 это oscout и oscin
Vga
кондеры унесли хер знает куда и хер же знает куда заземлили...
Evgeniy
Они старались. Это земля кондеров.
Vga
ну вроде не так стршно как могло бы быть. попробуй заземлить корпус кварца.
