Комментарии: 24

1. Anonim

   • 22.07 2019 14:13:23

   на али кстати добавили выбор языка одну в смысле у него один выход, и соответственно один вход но триггеров в корпусе может быть несколько

   • Dmitriy

     • 22.07 2019 14:14:08

     Тоесть если мне нужно прихуячить 3 устройства мне 3 тригера нужно ? А нахуя там столько лапок ?

     • Metaclass

       • 22.07 2019 14:14:51

       3 триггера - один корпус

       • Dmitriy

         • 22.07 2019 14:15:19

         Бро, а чё по лапкам ? нахуа ?

         • Metaclass

           • 22.07 2019 14:15:25

           воще у триггера шмидта 1 вход и 1 выход, т.е. в 14 ногах это будет 6 триггеров.

           • Dmitriy

             • 22.07 2019 14:16:17

             Тоесть нажатие тупо дублируеться ? на всех входа\выходах ?

             • Anonim

               • 22.07 2019 14:16:36

               У кого столько лапок, у какой точно микросхемы? нет в микросхеме несколько триггеров (наверное, я хз какая у тебя микросхема)

               • Dmitriy

                 • 22.07 2019 14:17:02

                 Хз, тупо гуглил за тригер шмита ‍

                 • Metaclass

                   • 22.07 2019 14:17:16

                   http://www.ti.com/lit/ds/symlink/sn74hc14.pdf

                 • Anonim

                   • 22.07 2019 14:17:23

                   а, то есть ты вообще сча можешь говорить тупо о триггере на ОУ

                   • Dmitriy

                     • 22.07 2019 14:21:39

                     Бро мне что бы кнопки не дребежжали, я кондер на 10 мкф подсунул, но всё равно хуйня вышла, вопрос в следующем, если я намучу в свою схему триггер шмидта, кнопки перестанут дребежжать и сколько кнопок на одну микруху можно подключить ? Типо на один триггер )

                     • Anonim

                       • 22.07 2019 14:22:19

                       в микросхеме 74hc14 НЕ ОДИН ТРИГГЕР а 6 штук 6 кнопок

                       • Dmitriy

                         • 22.07 2019 14:22:41

                         Охуенно ! + тебе в карму

                     • Metaclass

                       • 22.07 2019 14:22:48

                       резистор вешал, кроме конденсатора?

                       • Dmitriy

                         • 22.07 2019 14:23:02

                         да, на землю в 10 кОМ )

                         • Metaclass

                           • 22.07 2019 14:23:58

                           https://vrtp.ru/uploads/post-44-1336589798.jpg так?

                       • Dmitriy

                         • 22.07 2019 14:24:06

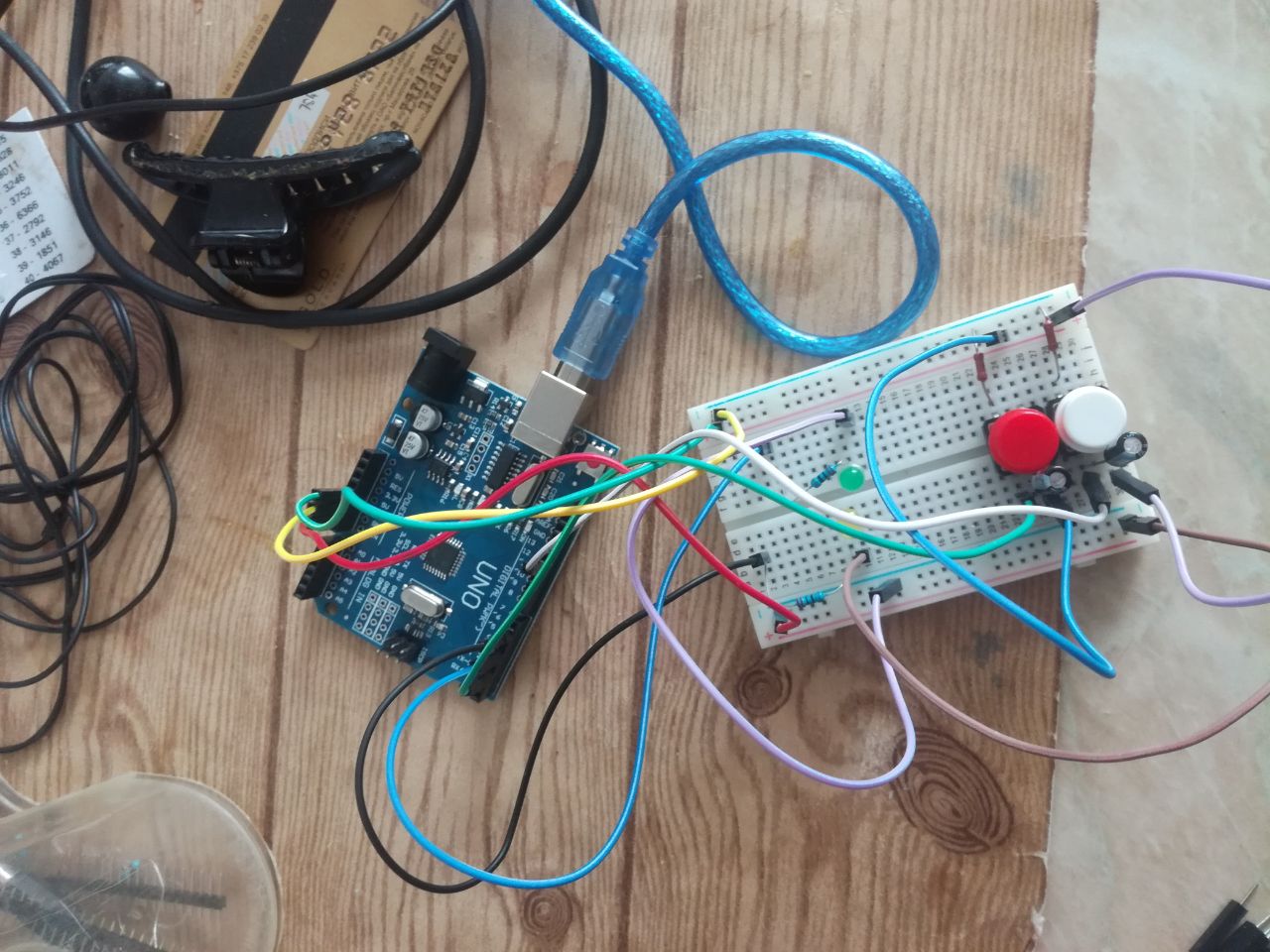

                         Во, зацени



             • Metaclass

               • 22.07 2019 14:16:46

               нахрен дублируется. По одному триггеру на кнопку.

               • Anonim

                 • 22.07 2019 14:16:51

                 каждый развязан от остальных (кроме как по питанию)

2. Andrey

   • 22.07 2019 14:25:21

   триггер шмидта - не лучшее решение, есть подавитель дребезга на логике. я применял, помогает неплохо.

   • Metaclass

     • 22.07 2019 14:25:43

     воще можно программно давить

   • Dmitriy

     • 22.07 2019 14:25:44

     Имеешь ввиду програмное решение ? С милес ?

     • Andrey

       • 22.07 2019 14:26:57

       нет http://electrik.info/98280202.jpg

       • Dmitriy

         • 22.07 2019 14:28:08

         А можешь практику ? ) вот такой код у мну https://pastebin.com/embed_js/6sUB9mY0 Ещё не сильно могу читать схемы, ушёл курить то что ты советуешь, спасибо большое за помощь
