всем привет Ребята, есть w650sj с edp гнездом, мать ухрюкана, делать не вариант. Человеку предложили замену, но он решил заказать сам, в итоге ему приехала с ldvs на 40 пин коннектором на материнке, матрица 30 пин edp. Как говорится смотрю в книгу и вижу фигу, можно перекинуть тупо разъем и добавить по линиям нужные кондеры и резюки? Или нет? Кто часто с этой платформой встречался проконсультируйте плз. По факту приехала w650sr.
Комментарии: 9
Danon
На старой что стоит? Транслятор лвдс - едп?
Fdl
PS8625 - вроде как он
Danon
Переделывайте тогда. Можно старую плату попросить, с нее перекинуть/посмотреть
Fdl

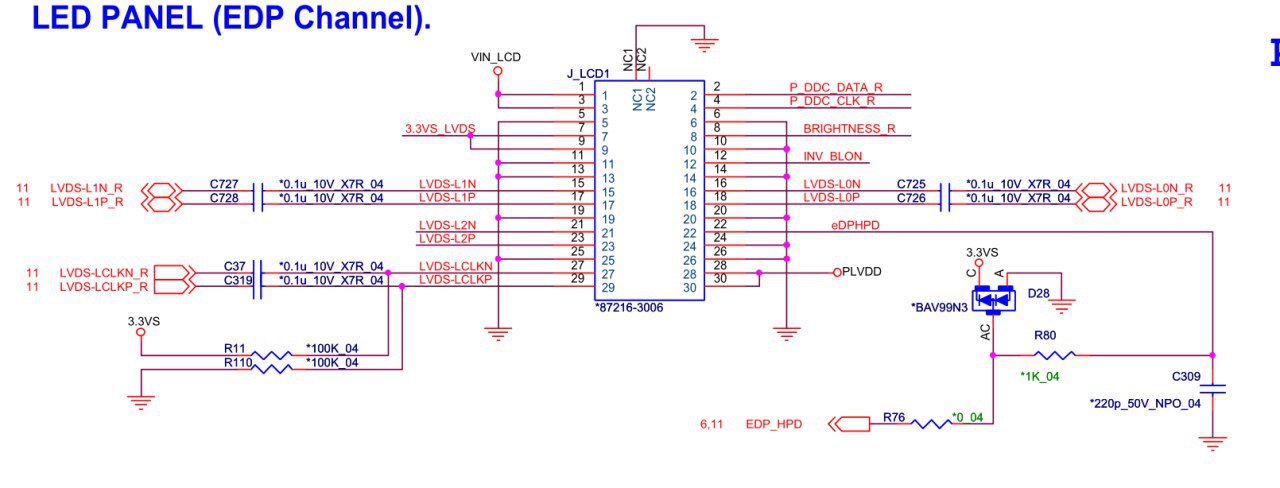

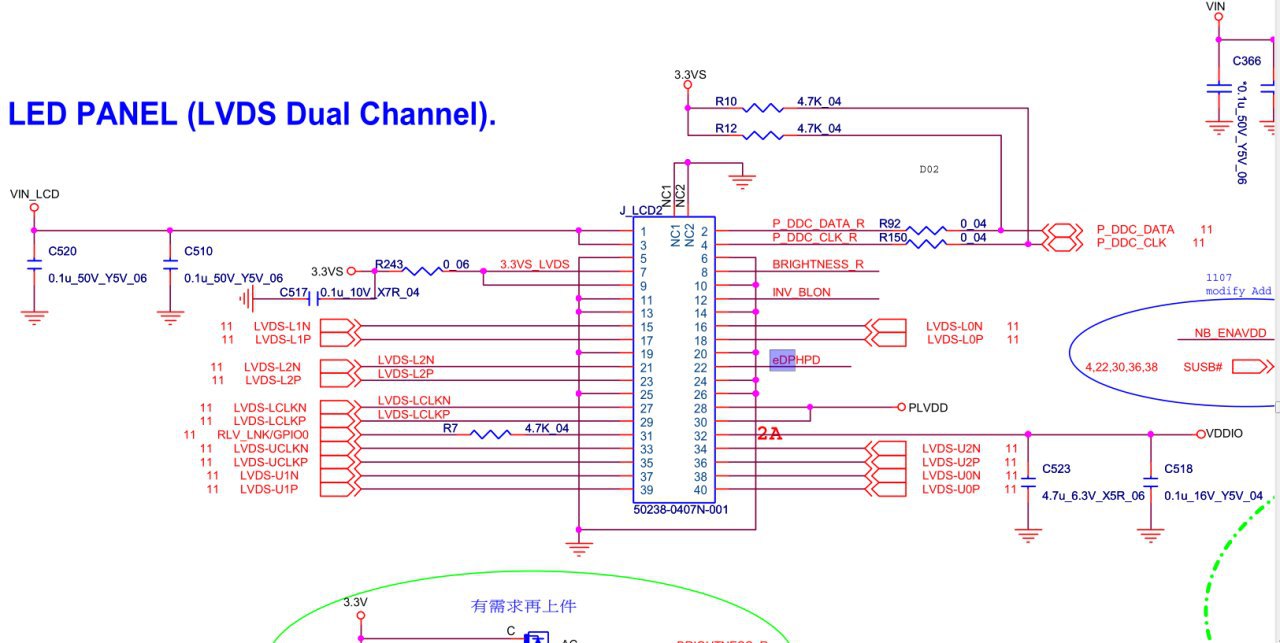

И там и там он стоит из edp в ldvs, на на старой коннектор edp, на новой lvds, в чем логика транслятора? Вот коннектора на новой плате под edp и lvds, по сути просто поменять коннектор с 40 на 30 пин и убрать лишние кондеры?
Danon
У вас нет кондеров, диода, резюков, судя по схеме. Старое, думаю, можно не трогать. А логикае сделать из едп лвдс. А откуда на коннектор идет я хз, схема то у вас
Fdl
vin-lcd стоят на землю, по логики я тоже понимаю что можно просто поменять, но что то меня гложат сомнения, видаком не хочется рисковать =)
Danon
Ничего не понял, но рещение проще вам уже подсказали
