Хелп! A1466 820-00165. На долю секунды поднимаются напруги и падают. По повер реквесту дошёл до питания проца. U7200 пытается запустить обе фазы и останавливается. Ppvcc_s0_cpu есть короткий импульс. В этот момент с мульта должен прийти smc_delayed_pwrgd. Вот его у меня нет. Мульт менял. По плате кз не нашел. В какую сторону копать??
Комментарии: 12
Repair
А бивис не подкидывали другой?
Sergey
Подкидывал. Без изменений.
Anonim

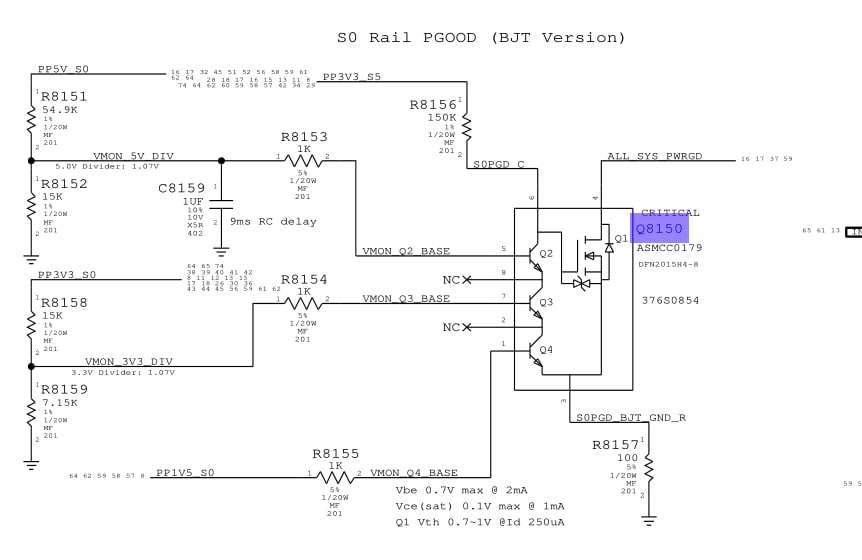

Копайте транзисторную сборку all_sys_power_good Она чудит от любой короозии
Repair
Там все чудит от любой коррозии
Anonim
Ну это особенно т.к там биполярные транзисторы и хитромудрая система эдакой аналоговой логики Т.е, сборкой сделан вольтметр такой типа для нескольких линий. Крутая инженерия кстати
Sergey
Обмерял сборку все контакты, сравнил с рабочей - идеально всё совпадает. Решил во флюсе пошатать и всё заработало!!! Сспасибо!!! Но как это можно было вычислить?? Спасибо, Холмс, но чёрт-побери, как????
Anonim
ну попадалось просто, просто особенность схемы на самом деле мне попалась вусмерть залитая плата, где я перечинил кучу всего доведя до такого включения кратковременного и я списал её как дохлый проц и убрал в доноры. потом понадобился донор и я решил перед дербаном посмотреть, увидел что там между двумя ногами оллгуда коррозия но повторось, сам кусок схемы практически гениальный, т.к одним трехтранзисторным блоком собирается с пяток повергудов ну окей, три, но всё равно - при отклонении на полвольта любой из линий оно сидит на земле т.к там слаботочка, то любой пылинки хватает чтоб это напряжение понизить
Sergey
Увы, рано я обрадовался. Плата остыла и перестала включаться. Снял, почистил, заменил транзисторную сборку - поведение такое же. Пока плата горячая - запускается. Холодная - нет.
Anonim
биос чистый, желательно заодно саму флешку поменять, бывает что дохнут еще под процом хорошо промыть, если есть ультразвуковая ванна то ей если был сильно залит, наверняка там грязь какая-то, она тоже такой эффект даёт
Sergey
Без этой сборки напряжения 5vs0, 3vs0, 1v5s0 должны же висеть постоянно? У меня на холодную поднимаются и падают. Следов залития не видно, плата пыльная, но чистая.
Akylbek
Он топленный?
Sergey
Нет, плата без следов залития. Сейчас пытаюсь отключать питания, чтоб разобраться какое именно его рубит.
