Доброго времени всем Вопрос по 6s нет сети По сети менялось все - передатчики, флки, усилители, юат-тюнер, трансивер, кп, другой корпус, другие антенны, модем катал, под трансивером значения в диодной прозвонке совпадают. U_vox_rf не менЯл Сеть на устройстве пропала после замены тристар, Появляется сеть только после приложения пинцета или припайки длинного провода в этом месте, и только 2g раньше было при этом 3g Похоже проблемы с приемным трактом. Мыслей по этому случаю нету.
Комментарии: 26
Anonim
А на антену никак не реагирует Приветствую уважаемый Поделитесь своим мнением Насчет этого)
Igor
Скорее с этими контурами фигня какая то. Там замкнутые и разомкнутые и.. я сильно не шарю. Но я бы взял рабочую и стал бы сравнивать именно по части антенны
Anonim
Как это сделать правильно? +
Igor

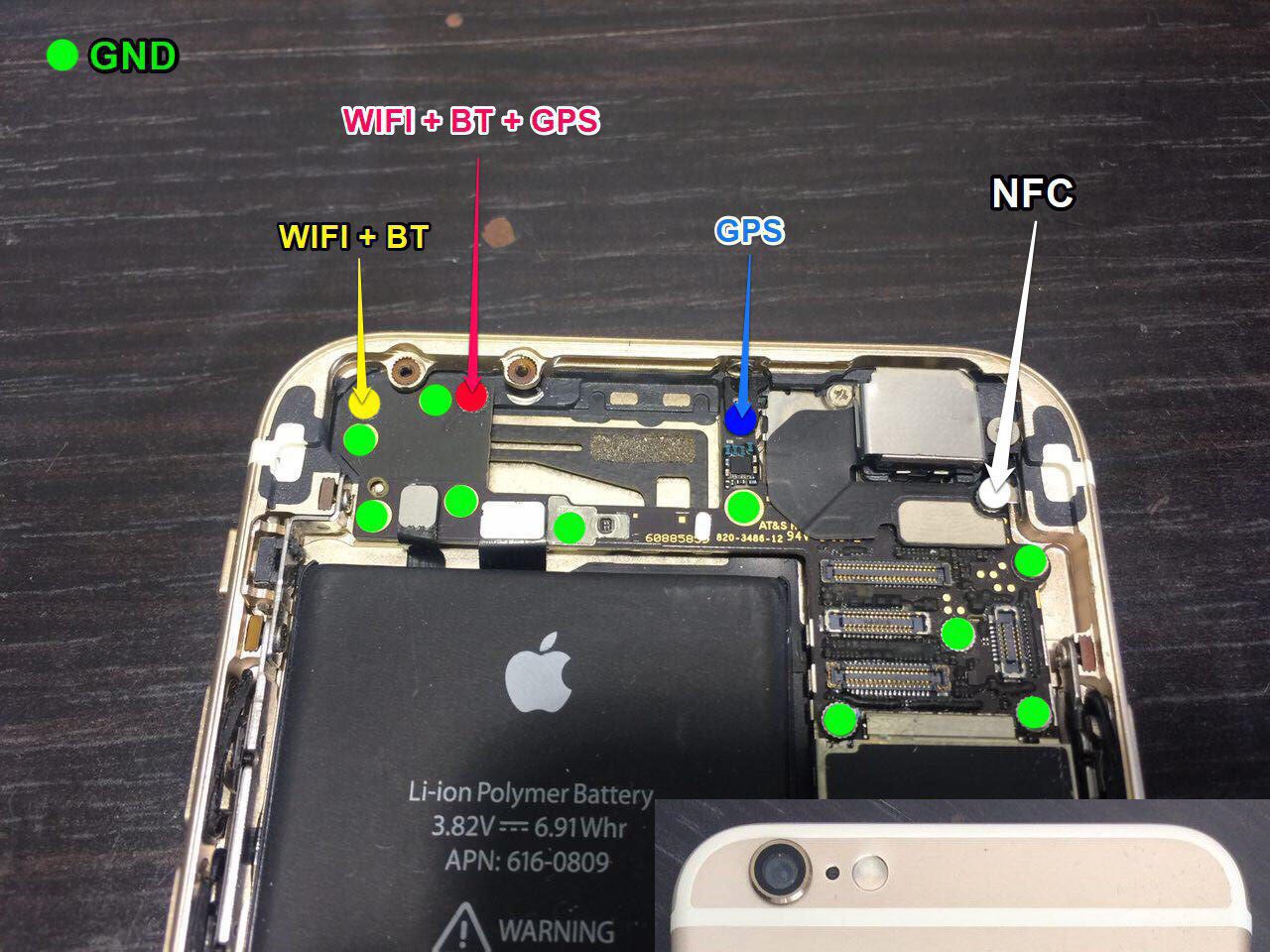

Тут я не советчик. Умаю вам неваляхин подскажет. Это его рисунки Тут смотрели?
Anonim
Только менял)
Igor

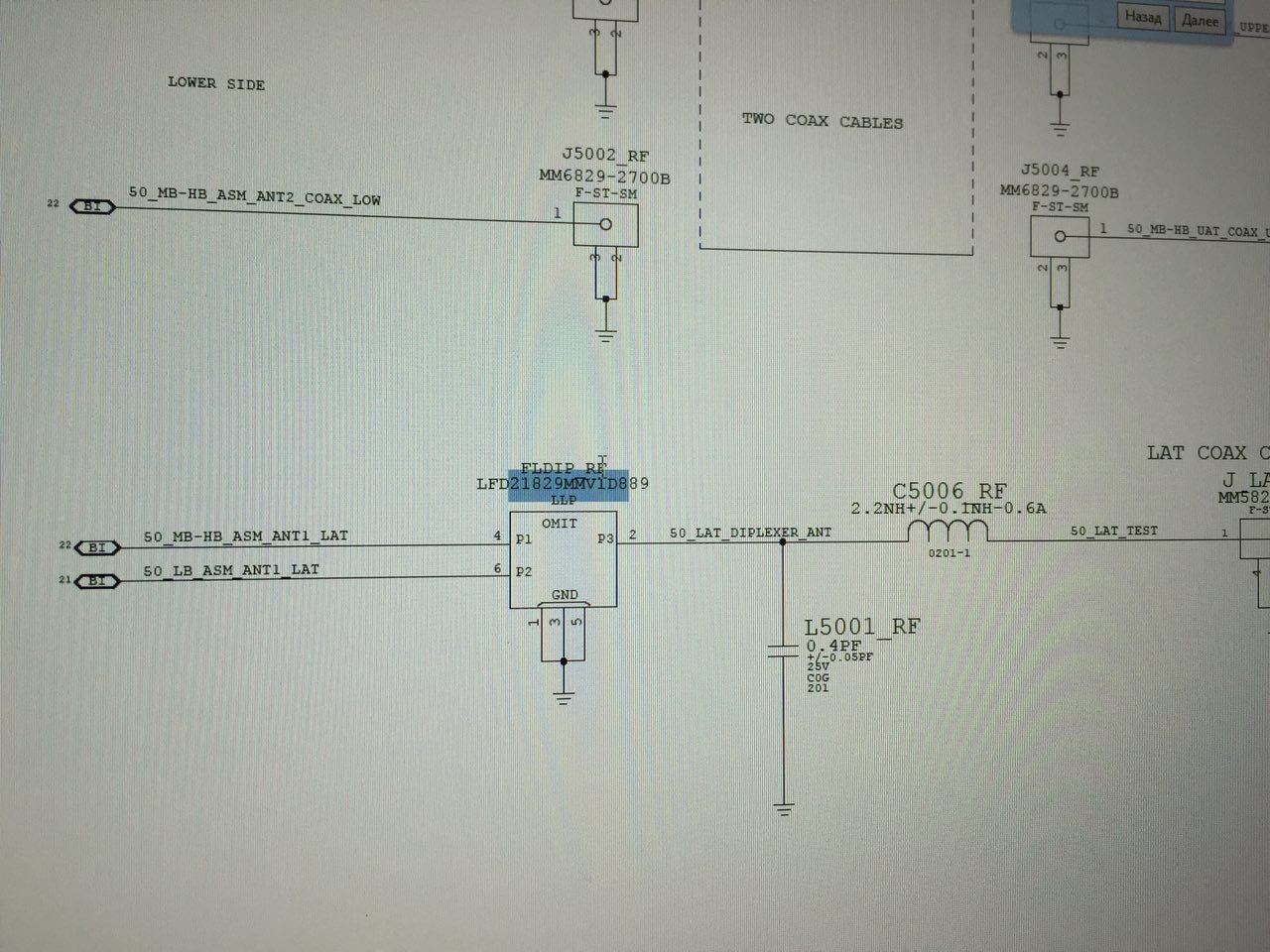

Ну киньте мычку с той катушки до с5006_rf)))
Anonim
Кидал И под свитчи кидал И дюплнксор менял С тюнером пробовал и без Поэта тоже менял
Igor
А замеры делали до и после него?
Anonim
Замерял все было до и есть после Думал может какая-то микросхема мозги строит Был заведомо рабочий телефон с него пересадил рф часть На это чТо нет сети С того что нет сети кинул на заведомо рабочий Тот остался рабочим а этот так и не пашет
Anonim

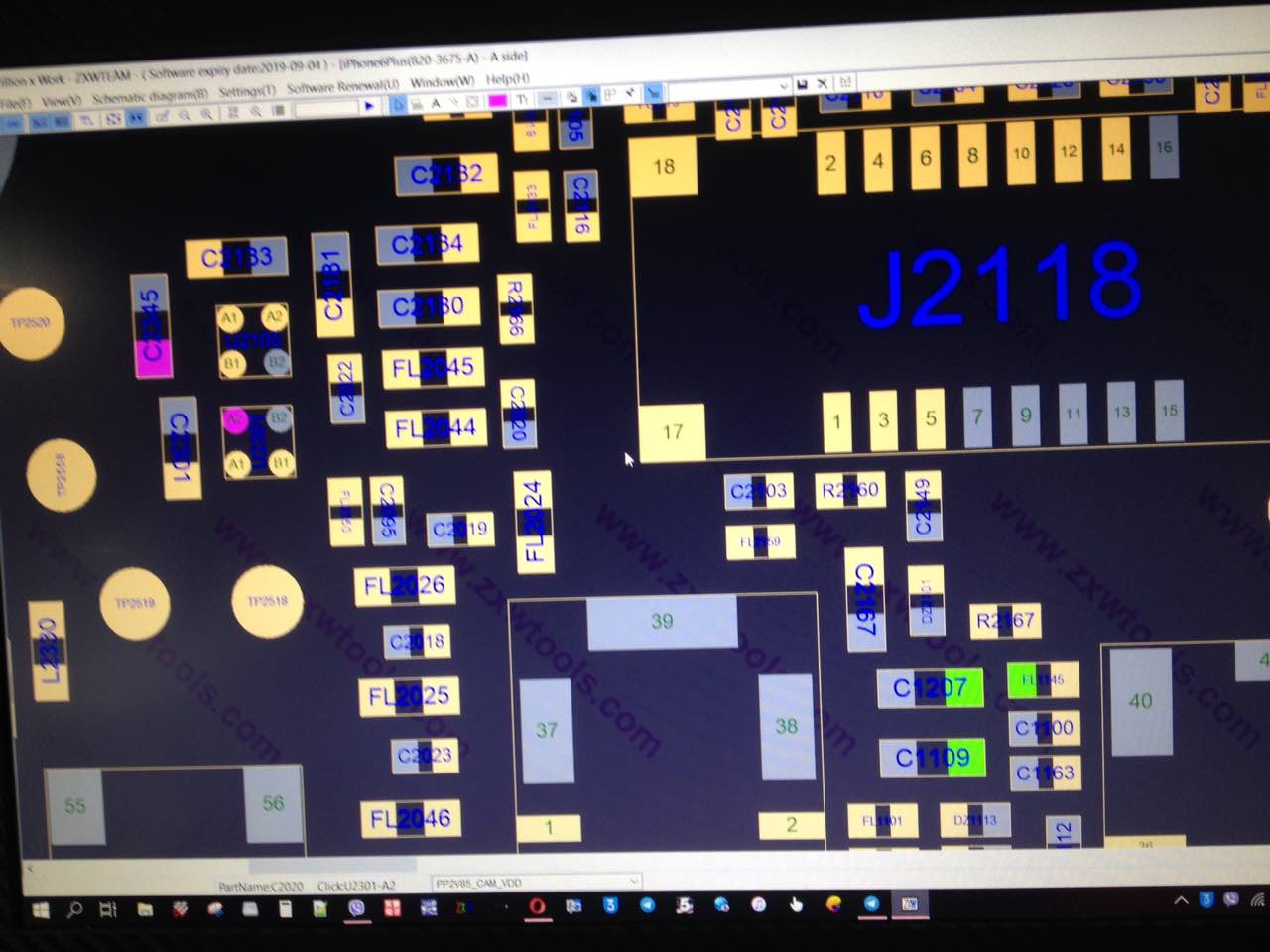

Счас Вот И вот
Sergey
Нет счас схемы, и может упустил что На данный момент что не так? Я так понял что менялось все уже
Anonim
Все как в описании Передатчик возле вайфая не менял
Anonim

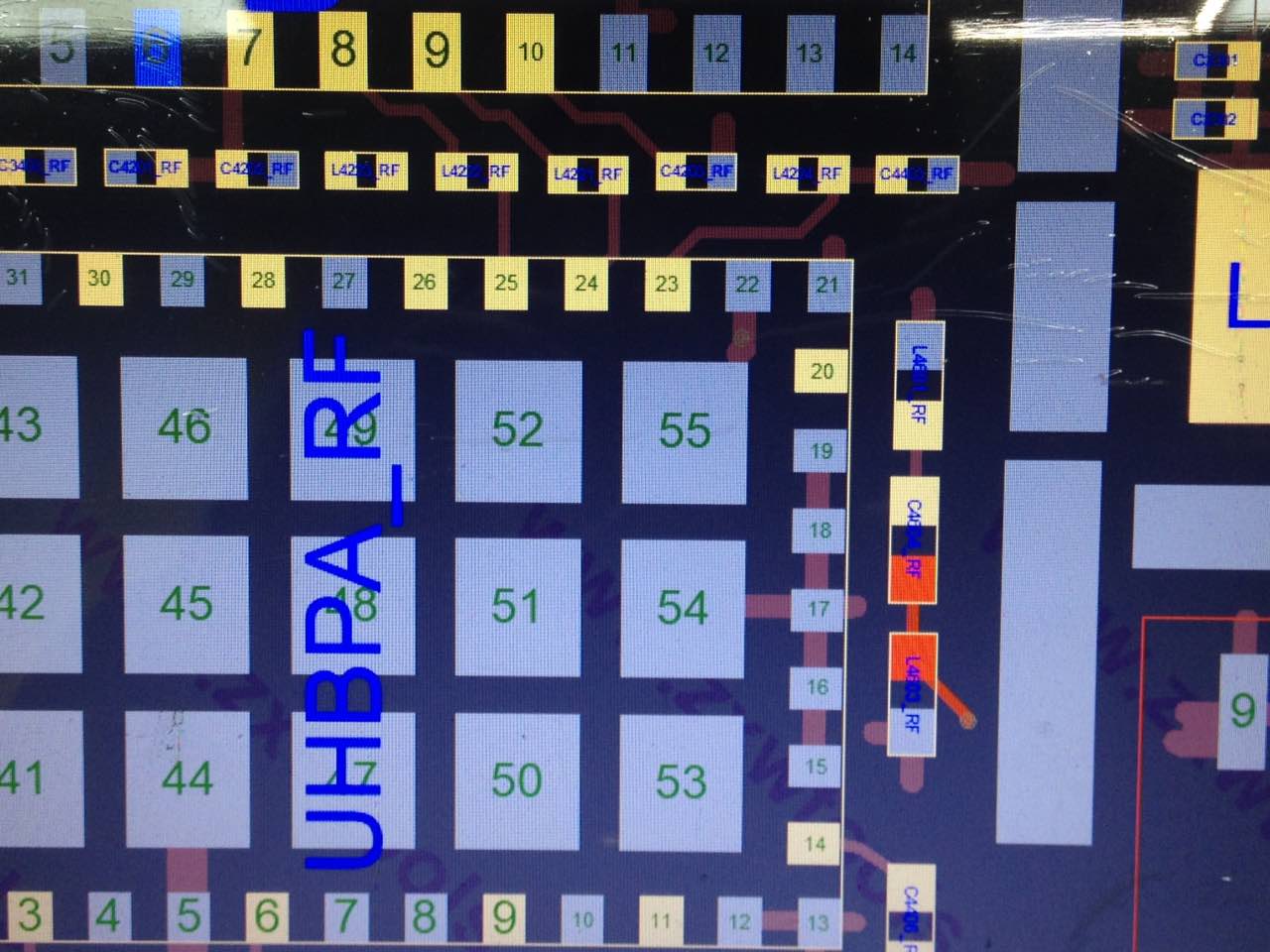

Вот
Anonim
Поднимал сегодня 6+) поднял ) было снято по подсветки ) и тигрис , не помню лежала долго ) но не работает передняя камера ) Фонарик работает , и основная . Грешу на u2301
Akylbek
Какая связь между сетью и тристар? 2 связи: первая тристар завязан на модем, чтобы переключать его в режим коммуникации по шине USB, тогда не будет прошивки модема. И вторая связь - это связь через UAT Tuner (U5411), UAT Tuner питается той же напругой pp3v0_tristar, что и подается на тристар с контроллера питания, и если тристар барахлит, то он может садить и модем по шине USB и UAT Tuner по линии pp3v0_tristar, в свою очередь UAT Tuner может садить сеть, так как на него заходит сигнал RFEE5 который завязан на модем, на антены и низкошумный усилок, по сути по этой шине идут сигналы тюнеров и антенн. И в свою очередь неисправный UAT Tuner может вызывать проблемы зарядки, например на заблокированном экране не будет заряжаться. Также pp3v0_tristar подается на компас (U3000), на усилитель отпечатка (U4040) и на внешнюю антену через системный шлейф pp3v0_lat_conn. Вот как раз у вас проблема была в шлейфе и в тристаре.
Anonim
Проводом протяни для диагностики Ух +
Anonim
Откуда )) и куда ) напомни ) Вместе микрухи?
Anonim
Тюнер снял Счас
Anonim
Ок Помню перед не работал из квадратной шины на проц )
Anonim
Выпиливал?
Anonim
Нет , обрыв был резюка) Но пока не трогал микруху за камеры , ударник аппарат
Anonim
Благодарю за хорошее описание добавьте его в базу) ребятам полезно будет! + + + + Ладно буду думать Благодарю всех за помощь)
Igor
Посмотрите личку)
Anonim
Не понял)
