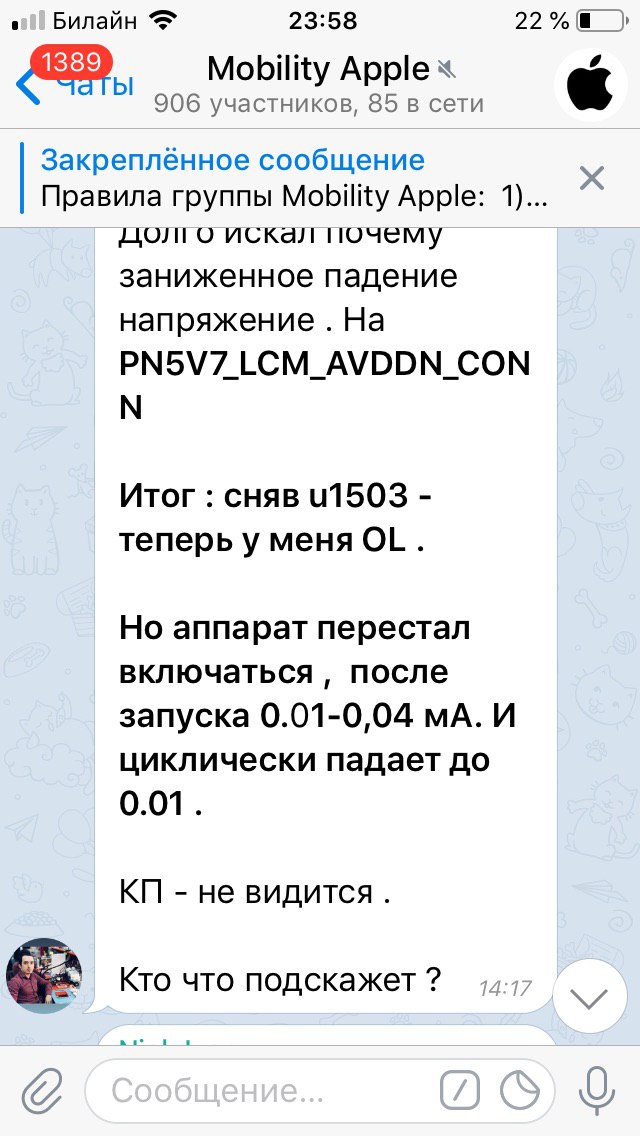

Ассаламу Алейкум Приветсвую всех Хочу продолжить тему на счёт . Нет изображение и подсветки . Долго искал почему заниженное падение напряжение . На PN5V7_LCM_AVDDN_CONN Итог : сняв u1503 - теперь у меня OL . Но аппарат перестал включаться , после запуска 0. 0 1-0,04 мА. И циклически падает до 0.01 . КП - не видится . Кто что подскажет ?

Комментарии: 14

  1. Olga

    может отвал от удара быть, или не повезло и угрели. в форс дфу с исправным процессором, квадратом, тристаром и нижнем шлейфом+usb должен входить, если нет то катать проц

    • Musalim

      Пожалуй ещё помучаюсь не много . Так как перед уходом , я прошёлся фрезером полностью по плате . И заметил что потребление от 0.03 вскакивает до 0,17-0,24 . И греется угол КП . Заменил КП , все так же . Завтра проложу

      • Olga

        сейчас честнат и подсветка сняты? смотреть что за линии в том углу

        • Musalim

          Каштан сидит подсветки нет Каштан снимал вёл себя так же Я думаю где то сопля , потому что заметил что по своей неаккуратности допустил что паста bga попал в район кп . И допускаю что когда сожал кп куда сопля и прицепилась . Ну пока не нащел и возможно это миф

          • Olga

            если так то скорее отвал, 0.17 это уже запуск, залейте фризером и попытайтесь ввести в форс дфу

            • Musalim

              О,17 циклически это запуск ?

              • Olga

                про цикл выше ни слова не было)

                • Musalim

                  Да , забыл упомянуть

                  • Olga

                    плохо! вижу дополнили предидущее сообщение, это хороше) снять кп, хороше отчистить плату от пасты

          • Denis

            Вполне может быть, что у вас засажен квадрат, от того и ребут циклический. А потребление выше обычных 100ма объяснятся тем, что какой-то потребитель у кп появился

      • Olga

        ? читайте здесь

        • Denis

          Вон же пишет про циклический запуск

          • Olga

            читайте!
