Всем добрый вечер, айфон 7 не видит сим карту, сначала крайняя дорога (рядом с землёй) звонилась в КЗ, пока искал КЗ, КЗ ушло, а на первой дороге со стороны проца если смотреть падение 1500+, хотя сравнил с донором там 600+, разделяет их резистор, одна сторона которого идёт на катушки, а другая на КП модема и конденсаторы, КП другой ставил, без изменений, резистор тоже менял с катушками какая у них может быть типичная проблема с симкой( плата на Интел)
Комментарии: 31
Ibragim
Модем как вариант,сечас уже не на работе нет схемы,но если не ошибаюсь идут под модем,а вначале это было не кз,это остаток напряжения в емкастях
Anonim
Только под КП модема судя по схеме phone board,
Vladimir
Уже несколько дней бьюсь с подсветкой iPhone 6 plus работала только левая половина подсветки, заменил весь набор две катушки, два диода и 3 конденсатора C1505 C1585 C1587. Теперь совсем пропала подсветка, а после очередной замены u1580 ещё и перестал включаться ... Теплоотвод на проц делал постоянно Потребление такое:
Dmitriy
А комп видит?
Anonim
Благодарю что не прошли мимо, спасибо Ибрагим и ремонт телефонов) доброй ночи
Dmitriy
Взаимно
Vladimir
Проверил, не видит
Ibragim
И вам спасибо!доброй ночи А ключ не перепутали случайно)или снять и без у1580
Vladimir
Ключ точно правильно, там обвязку снёс возле u1580 там в том числе i2c резисторы, но снял такого же номинала с 6 Ки и поставить на место
Ibragim
Может брак попалась u1580 вы плпробуйте без нее
Dmitriy

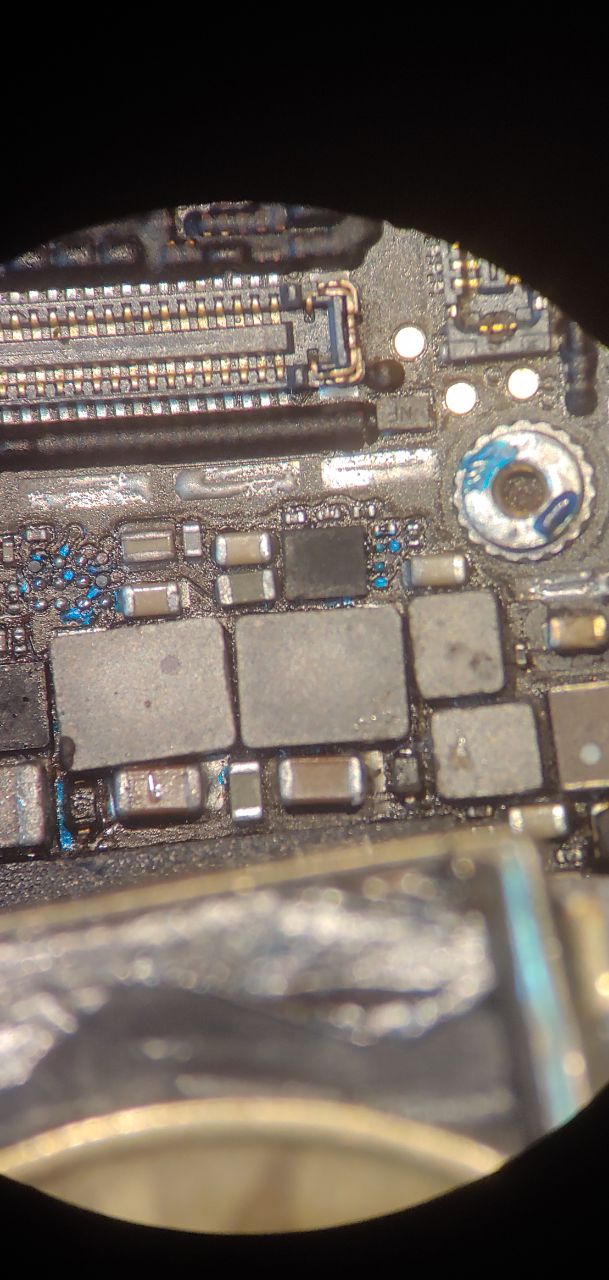

Вот и я о том же... скажу больше- у меня их далеко не 20 через руки прошло... поэтому теперь и не трачу время. Меряйте падение, и судя по фото, то мерять смело на всём, что на фото...
Vladimir
Телефон мой, Вначале была проблема с сенсором, сенсор сделал и продал. Через неделю вернулся сенсор, уже заменил контроллер тача и телефон проработал недели три, потом снова проблемы с подсветкой появились работала только половина подсветки. Снял u1580 Подсветка осталась также на половину дисплея. Поменял u1580 не помогло. Думаю катушку поменял большую ту что в правой части, не помогло. Думаю поменяю всё. Поменял и вот.
Snk
У меня тоже не мало их было но этот случай меня повеселил
Dmitriy
)))))
Akylbek
Их ведь меняют, программа обмена. Зачем вскрывать и парится и разочаровываться.
Dmitriy
Слышал об этом, но мне так ценник не озвучили... на сколько я понял то и комплекта не нужно, только сам телефон
Akylbek
Сама программа бесплатна, но услуга суеты есть. Грубо 100$. Или ехать самому в Genius Bar
Vladimir
Падения нормальные, как мне кажется 550 и 340 всё что на фото
Dmitriy
Сейчас всё стоит на плате?
Vladimir
Да, кроме u1502 второго драйвера
Timofey
заказал этот, но посмотрим удастся ли его модернизировать
Dmitriy
А зачем вы его подымали? Он же работал.. или я что-то уже путаю?
Vladimir
После того как заменил все кроме этого драйвера, а также второй драйвер и подсветка не заработала. Даже половина, как было до. Кстати, сняв 1502 обнаружил на нем подгоревшие пятаки (зелёным цветом).
Dmitriy
Вода?
Vladimir

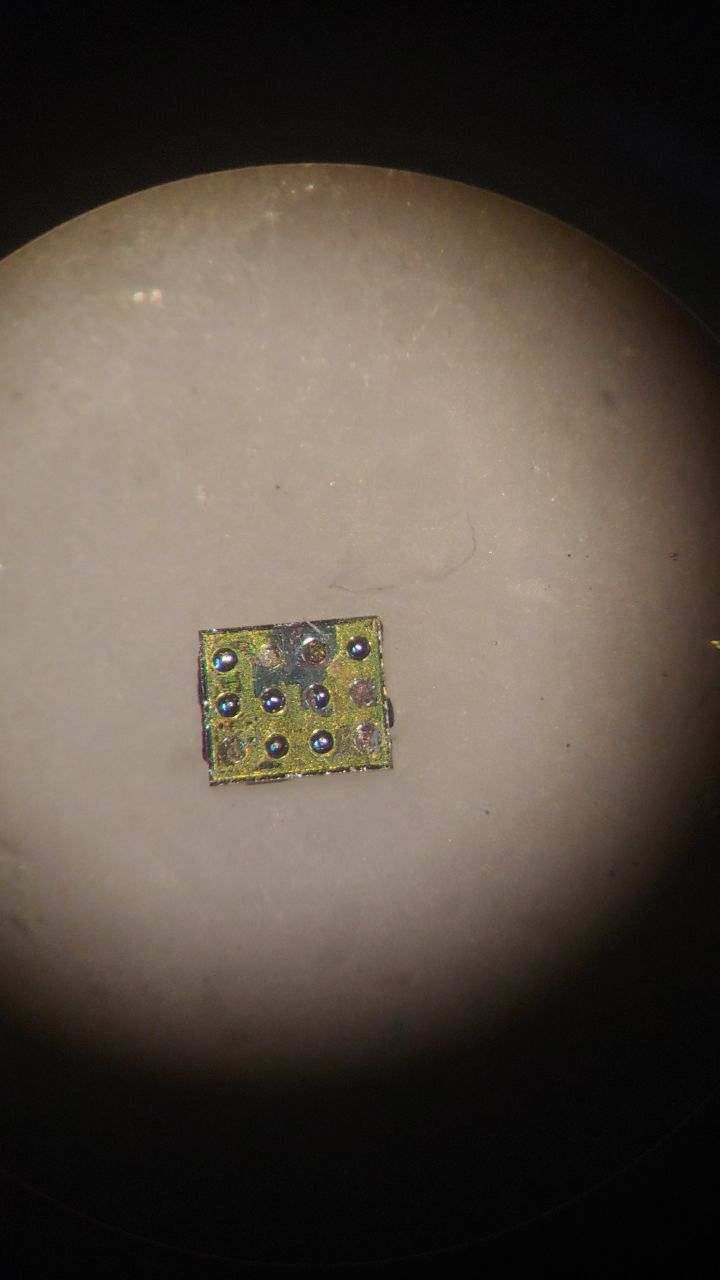

Нет, что-то замыкало но не знаю что.. вцц маин точно замыкала На фото u1502, с которой работала половина подсветки. Не знаю в таком ли она работала состоянии или это уже моих рук дело ...
Dmitriy
Я бы снимал всё что ставили... и смотрел бы что происходит при запуске, а потом по модульно ставил бы обратно Сомневаюсь, что оно так работать могло)))
Anonim
Спасибо за ответ
Dmitriy
Ну так снимите кп и прозвоните эту дорогу... если не звонится- проц отвален
Anonim
Спасибо завтра попробую, там как раз одна идет на проц
