Т.е все идет в разрез просто потому что решили условно определить, что ток идёт от плюса к минусу, а в реальности ток протекает от минуса к плюсу. Если принимать трактовку викепедии как правильную Катод (от греч. κάθοδος «ход вниз; нисхождение») — электрод некоторого прибора, из которого вытекает электрический ток (в его конвенциональном понимании как поток положительных зарядов), в противоположность аноду в который он втекает. Из катода ток вытекает и движется к аноду От минуса к плюсу А в привычном понимании от плюса к минусу, все так? Т.е весь сумбур как раз из-за этого условного принятия, а где собственно можно прочитать про эти условные принятые обозначения, которые идут в разрыв с реальной ситуацией как показано тут? Может есть еще какие-то подобные фишки о которых стоило бы знать?
Комментарии: 43
Mirovoe
При этом в сварке люди до сих пор подключают по традиции
Kingleonide
Тут не все так однозначно, откуда мы знаем что разработчик сварочного аппарата решил нарсиовать на выводе плюс, а на самом деле там минус? В моем случае все вероятно проще, у меня трансформаторный полуавтомат и не особо понятно где там минус а где плюс если даже его вскрывать. Вот в чём дело))
Mirovoe
В полуавтомате разница не особо важна, насколько знаю сварочное дело ,в ММА все же изменение полярности это попытка " с голой жо..й выйти из ситуации"
Kingleonide
Да и в полуавтомате на самом деле влияет, я щас уже не вспомню точно, но вот аллюмишка варится толи на постоянке, толи на переменке, и с разными металлами свои фишки, о которых я щас уже не вспомню, просто знаю что полярность будет влиять так-же, просто если рассматривать ММА сварку, то да, там влияет полюсность, и опять же втыкаемся в трансформаторные сварочники, является ли на выводе плюс - плюсом?))
Sifun

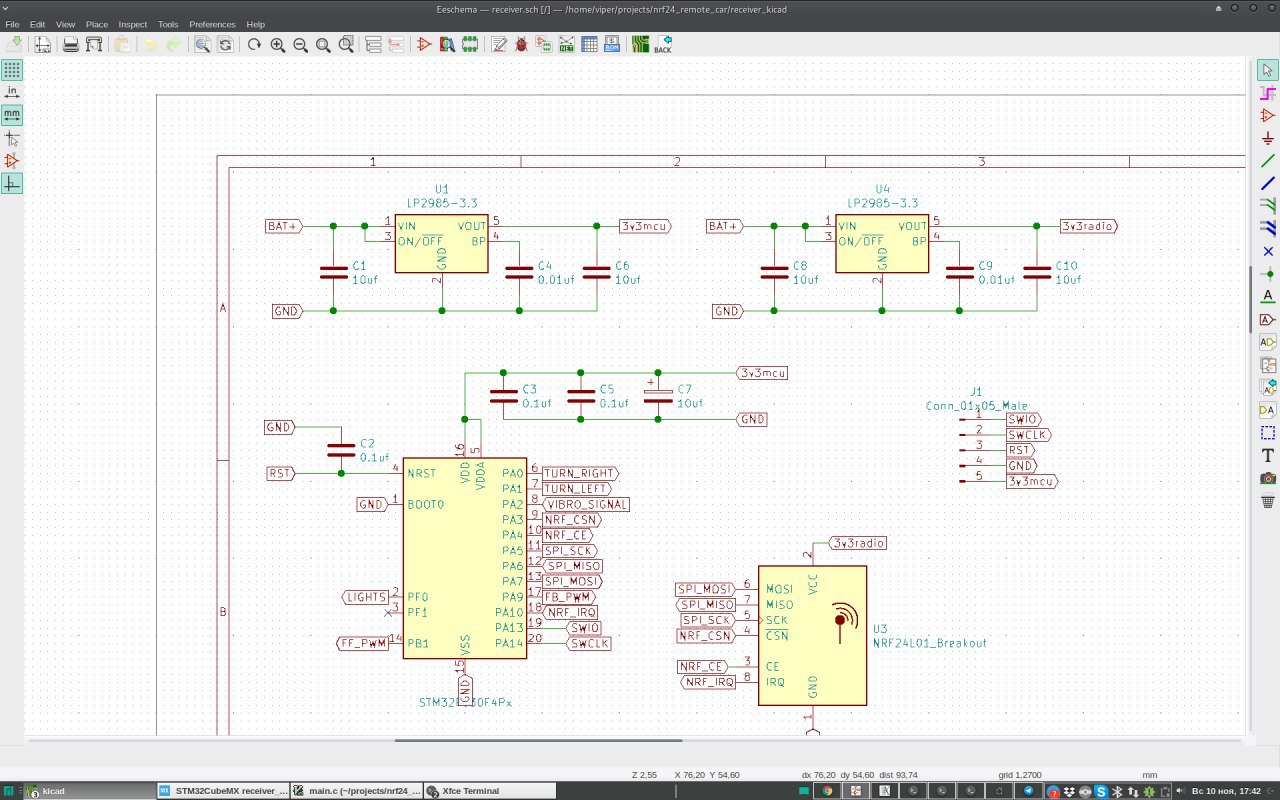

перед линейниками емкость есть? надо понимать что потребление радиомодуля в импульсе весьма велико, а линейник только усиливает его
Viper
конечно. вход и выход и байпас так ведь завалы не в импульсе, а постоянно проявляются
Sifun
так и импульсы постоянно идут линейники питаются от одного источника или друг за другом?
Viper
т.е не только при включении модуля?
Sifun
ну, передача радио в принципе идет импульсами с частотой в районе килогерц. в разных стандартах по разному
Viper
ну мне наверное не критична эта проблема. я шимом хочу мостом управлять. вряд ли на движках это будет заметно. а как тогда такое фиксить? разность цифру и радио подальше?
Sifun
линейники случайно не друг за другом идут?
Viper
параллельно
Sifun
а батка это литий 1 ячейка?
Viper
ага
Sifun
походу ее садит аа 10 мкф не, так не пойдет) суй сто и выше
Viper
но сейчас подключено по usb от пк
Sifun
конкретно на радио
Viper
я брал из рефа эти значения и вход и выход?
Sifun
в выход приоритет тут проблема такая еще видишь радиомодуль просаживает выходной кондер заметно в импульсе линейный регулятор видит что просело
Viper
электролит т.е поставить?
Sifun
и ебашит макс ток который он может тоесть потребление линейника в импульсе может быть больше радиомодуля потому что он пытается зарядить кап ровно до того уровня как можно быстрее
Viper
а на mcu это как повлияло?
Sifun
это приводит к еще большей просадке на входе общее питание просело думаю на кабеле
Viper
щас параллельно электролит поставлю, проверю
Sifun
такие проблемы очень часто возникают при работе с радио хоть как то мощнее чем блютус лучше на 3.3 самого модуля
Viper
под рукой был только на 1000мкф, помогло жесть)
Sifun
классика
Viper
отдуши) а вот что забавно. на али продаются переходники к этим модулям, там стоит ams1117 с 5 на 3.3. и керамика там та, же, что и у меня. видимо и проблема та же либо ams ведет себя по другому
Sifun
да это наотьебись все делается как то работает и ладно
Byte
AMS подубовее, вон от неё питаю без особых проблем esp8266, кондёр на выходе ставил 47мкФ, насколько помню…
Region0123
У меня на все модули NRF24L01 ( штук 20 ) напаяны кондеры, где 10мкф, где47, где 1000... Что под рукой было :). И всё работает хорошо. Но это в паре с ардуинами.
Viper
жесть. без осцилла я бы даже не понял что есть косяк)) спс еще раз у ams высокий dropout, не мог я его с литием поставить
Sifun
поэтому доверяй но проверяй осцилом всегда
Vasil
Гнёзда сами по себе, особенно перед, плохо держат токи большие, проседает напряжение ощутимо (4.7 вроде бы) даже на 500мА.
Sifun
самые разные приколы бывают от таких просадок, некоторые жпс модули теряют синхру хоть и логически не виснут
Viper

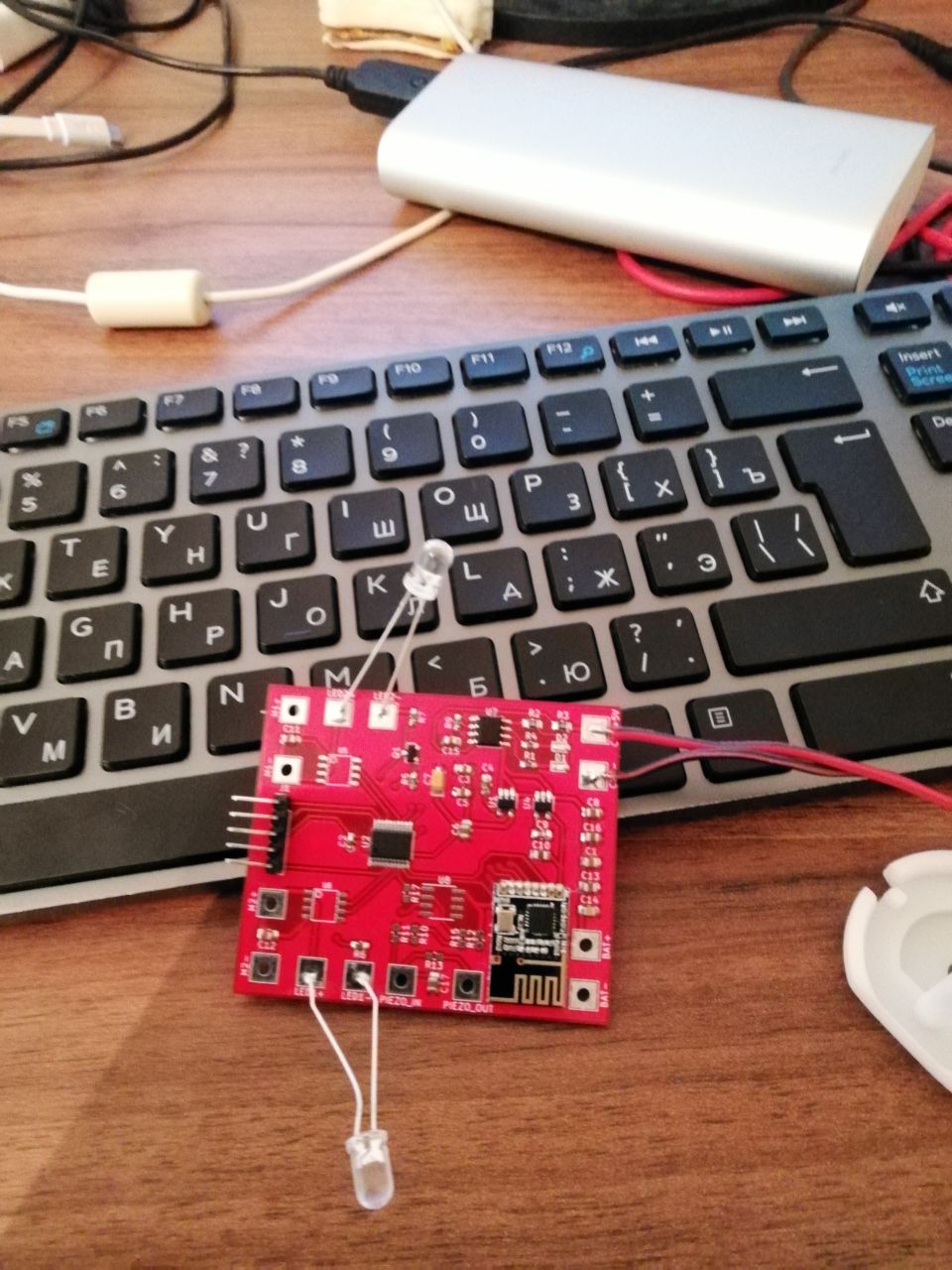

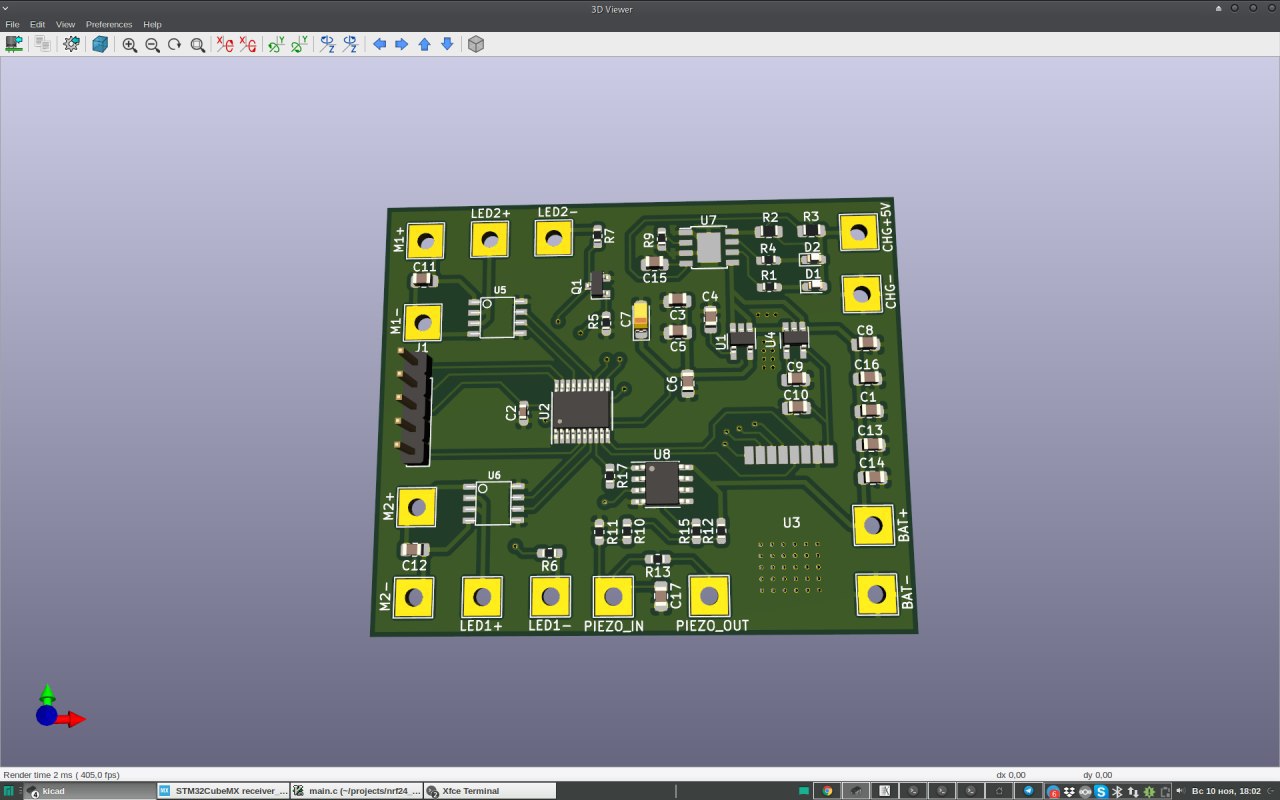

машинку на ру с ребенком делаем) вот платки уже пришли с jlcpcb, а тут такой косяк)
Saw
Как качество? А то сегодня заказал, на тест.
Viper
Шикарно
Byte
С jlcpcb — нареканий нет, часто у них прототипы заказываю.
Saw
Да я мелкие платки на панель сделал, чтобы номер на плату не ставили.
Woddy
хорошо всё с jlcpcb. но я беру там 4-6 слоев. за этот год почти тыща плат куплена
Saw
Таможня не быковала?
