IPad Air 1, не работает кнопка прибавления звука, шлейф целый, нажатие отрабатывается, падение до проца в норма как у других кнопок, но нет 1,8в. Вопрос, откуда они там берутся? По схеме контакт идёт только в проц
IPad Air 1, не работает кнопка прибавления звука, шлейф целый, нажатие отрабатывается, падение до проца в норма как у других кнопок, но нет 1,8в. Вопрос, откуда они там берутся? По схеме контакт идёт только в проц
Комментарии: 63
Kopchenko
Входящие порты проца обычно принимают только лог, ноль либо единица, тоесть что бы он понял что линия в единице, на ней должно быть 1.8-3 вольта, тоесть у линии должна быть подтяжка, так называемая к 1.8.
Stevennson
Так в том то и проблема что по схеме нету в принципе подтяжки нет, прямой контакт через резистор и дроссель, есть стабилитрон и конденсатор, они к земле притянуты, больше ничего, никаких ответвлений.
Kopchenko
На кнопке ноль?
Stevennson
Да, на прибавление громкости 0. На убавление громкости 1,8. Принцип схемотехнического подключения одинаковый. Вот откуда там эти 1,8 берутся непонятно
Kopchenko
Подтяните к 1.8 через резистор 2.2КОм
Stevennson
Сделал, теперь обе кнопки не работают, напряжение на рабочей кнопке упало до 0,1в.
Kopchenko
А вы откуда подтянули?
Stevennson
От рабочей кнопки, которая убавление громкости
Kopchenko
Через резистор? Нужно не от рабочей подтягивать
Stevennson
Да, через резистор
Kopchenko
Значит где-то коротит она Уберайте все кондеры и варисторы по пути ее сигнала Или с лбп подать 1.8 на этот сигнал
Stevennson
Ща попробую
Stevennson
Подал, 0 потребление
Kopchenko
А может она наоборот работает, при единице срабатывает?
Stevennson
Был бы рабочий аппарат под рукой, то сразу же проверил бы, но по логике должна работать когда напряжение падает в ноль, все остальные кнопки по такому принципу работают которые на этом шлейфе
Kopchenko
Во время работы через резистор если на нее 1.8 подавать?
Igor
Да садит там шину гле то
Kopchenko
А почему нету нагрузки?
Igor
Не знаю. Но если он с раьочей подтянул, и та тоже перестала тотвывод очевиден. Ну или «так» подтянул.
Stevennson
Об этом тож думал, но если он где-то внутри проца формируется и после нажатия падает в ноль и происходит срабатывание, но в самой схеме нету принципа внутреннего строения проца и как он там работает, либо что то внутри проца сгорело либо отвал Ща попробую на рабочую плату 1,8 подать Точнее на включенную
Igor
Вот этот резистор и есть подтяжка к 1,8
Stevennson
Загвостка в том, что непонятно откуда эти 1,8 берутся, на кнопке вкл есть схема откуда они берутся, на переключателе вибро тоже есть схема, а на кнопки + и - нету схемы Этот резистор 1 ком, идёт от кнопки в проц. Сигнал gpio
Kopchenko
На дройдах обычно с кп идут
Ibragim
С самого проца и берется скорее всего 1,8
Igor
Процессор формирует напряжение ? Это ошибка. Надо схему смотреть. Обычно подтяжка к 1,8 олвейс или сдрам.
Ibragim
Это всеголишь гипотиза я не утверждаю
Igor
С какого пина там громкость?
Stevennson
Подал на включенную плату, толку нету, ни потребления, ни реакции на нажатие На проце?
Igor
На разъеме
Kopchenko
А когда убераете не начинает залипать типо?
Stevennson
Ложных срабатываний нету
Kopchenko

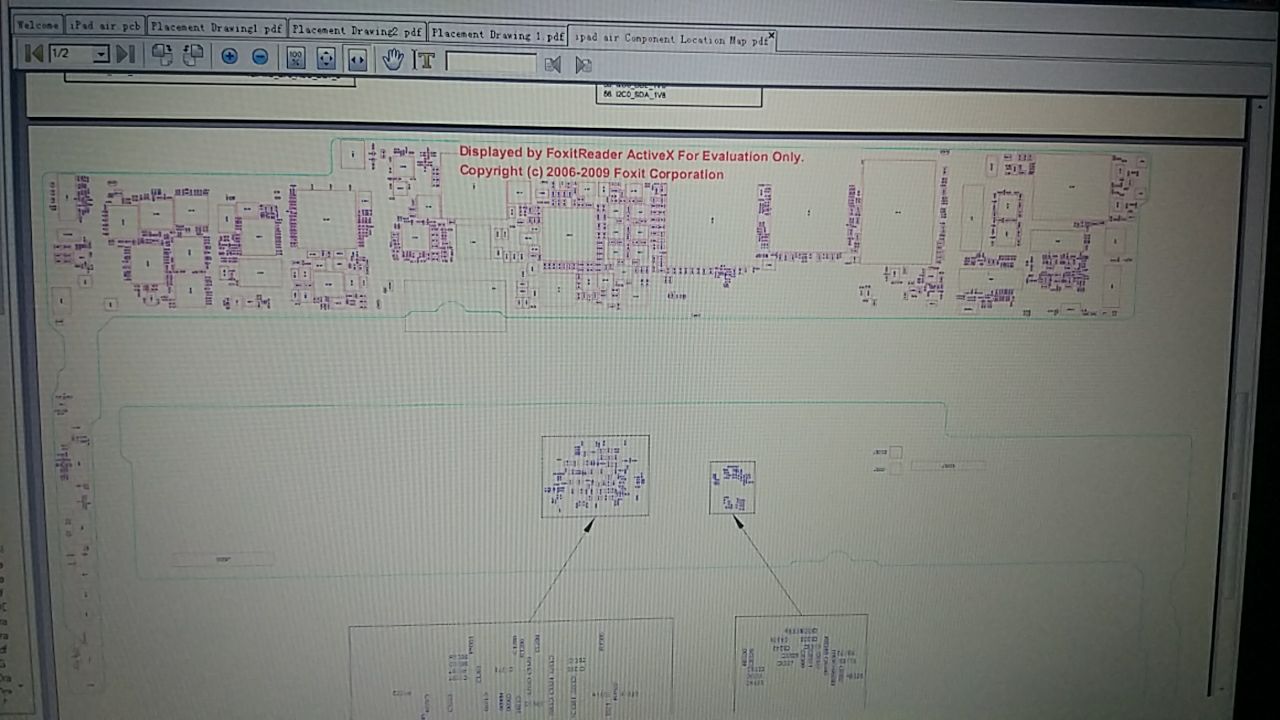

Плата такая?
Stevennson
Да
Kopchenko
Где разъём?
