Ребят застрял с Se2020 не работает сенсор.. пришел с разбитым экраном PP1V8_TOUCH PP5V1_TOUCH Есть но только когда есть яблоко загрузки, потом пропадают Падения все присутствуют но заметил заниженное падение на 50мв(от нормы) на линии AP_TO_TOUCH_MAMBA_RESET_CONN_L Все остально в приделах нормы.. Также заменил каштан на всякий случай и проверил падения под ним так же все в норме Проверил фильтры и резисторы около коннектора обрывов нет и резисторы в порядке Может кто подтолкнёт на мысль дельную? Кстати не нахожу подтягивающие резисторы на линиях i2c touch
Комментарии: 40
Alex
Сам ответили на свой вопрос. Судя по твоим замерам не снимается ресет, по причине заниженного. То есть там постоянно логический 0. Не помню правда сколько на рабочей трубке, но мне кажется должно быть 250-300мв минимум
Ilya
В том то и проблема что судя по zxw они просто скопировали падения с 8ки.. проверял на 8ке все сходится а на se2020 есть некая разница но на ресете получаю 330мв А в zxw 380 Интересно почему падает напряжение на линиях 1.8 и 5.1 после загрузки
Alex
Ааа заниженно на 50мв? Я думал там замер 50. Такое отклонение это норма
Ilya
Да.. тут то я и застопорился, не могу проблему найти
Maxim
Может как по аналогии с восьмеркой?? Без j5800 пробовали, я думаю конечно пробовали но на всяк случай написал)
Nifrid
Буду благодарен ) если так и есть как я говорю будет печально
Ilya
Да пробовал и даже земляные контакты выгибал..
Maxim
У меня был такой, тоже сенсор не работал при этом если плату погнуть контакт появлялся…
Ilya
Неа Да, видел в поиске, обрыва нет.. очень странно прям
Pro-mobile
а на мамбе отклонение от донора или китайских замеров?
Ilya
На 3д коннекторе? Я вообще особых отклонений не нашел ну не считая косяков с замерами в zxw
Ilya

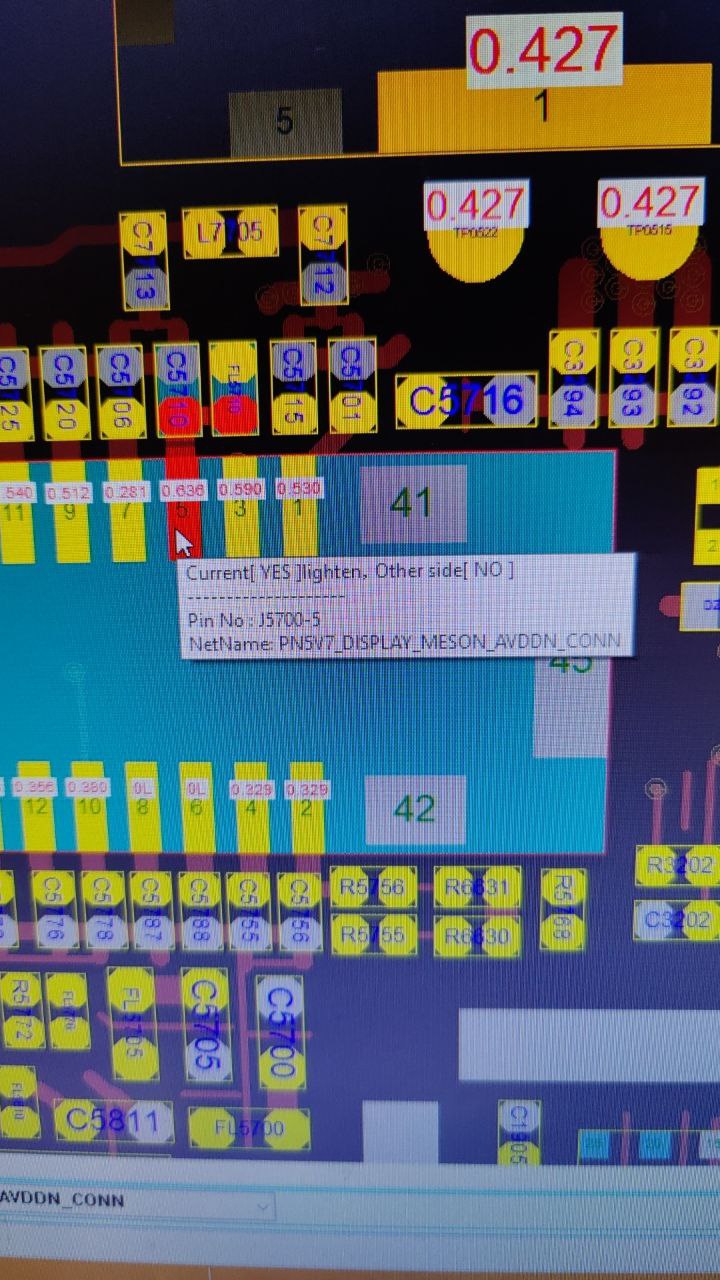

Тут опен лайн, у меня Было бы не плохо если кто то бы выслал свои замеры если у кого то есть, а то тут копи паст с 8ки
Pro-mobile
сначала GPS отключите, не поможет, меняйте кпбб, если и это не поможет, тогда катать модем либо искать коротыш по rffe через 30 мин сниму замеры с рабочего тела
Andrew
Есть у кого падения конвектора самого дисплея на 11 про?
Ilya
Оо благодарю
Pro-mobile
iPhone SE 2020 падение напряжения
Ilya
Спасибо большое
Ilya
Все сходится
Pro-mobile
печаль, ищите в другом месте проблему, возможно, контроллер тача/изо вышел из строя
Ilya
Каштан менял
Pro-mobile
а где OL приходят напряжения? там как раз на тач
Ilya
Та вот думаю как туда подлезть это i2c линии на которых нет подтяжки почему то Ibridge нету к сожалению
Anonim

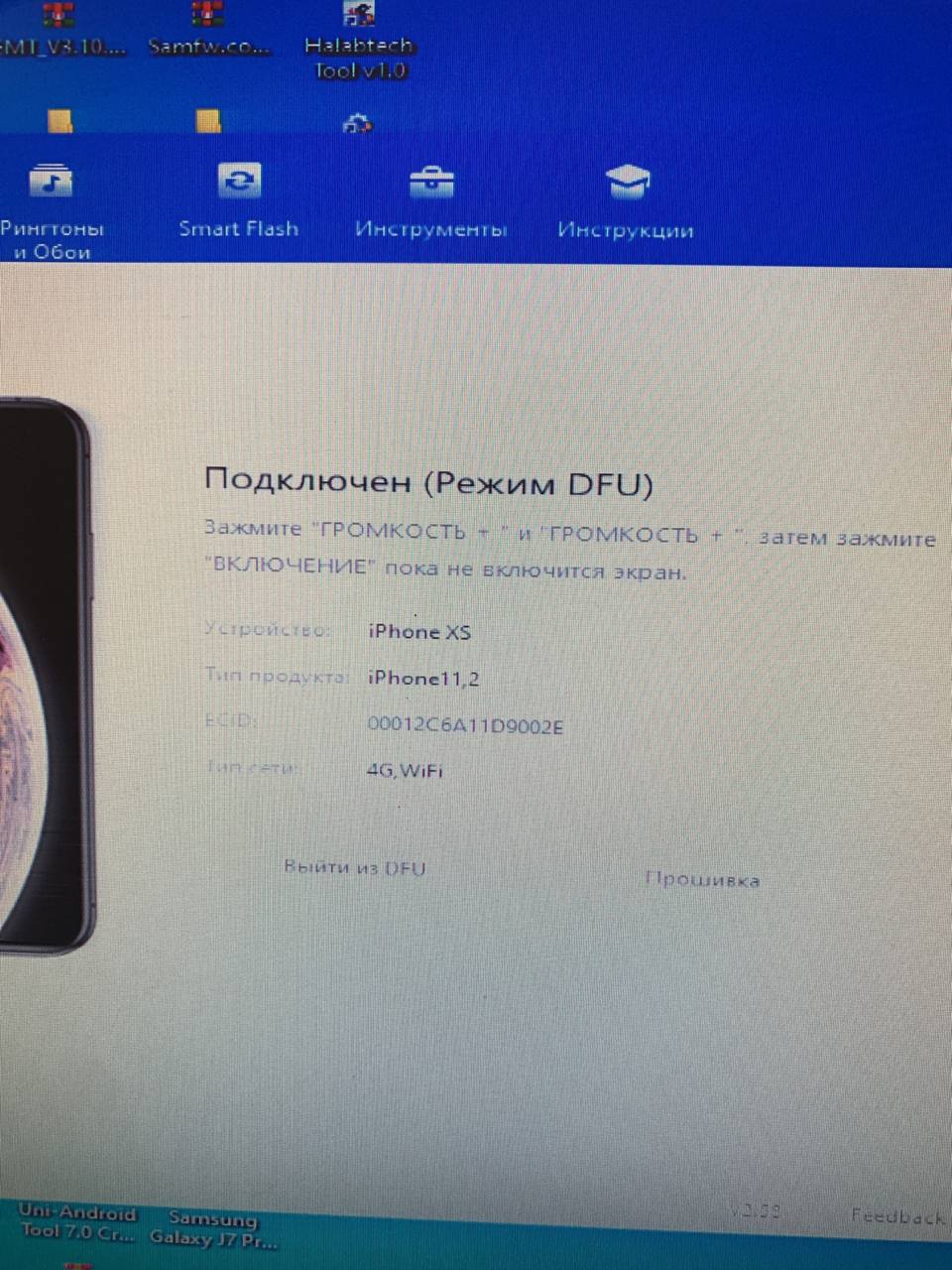

Всем привет ребята айфон хs прошиваю только вверх после прошивки падает опят в дфу что может быть
Pro-mobile
NAND, если действительно дфу, а не рекавери
Ilya

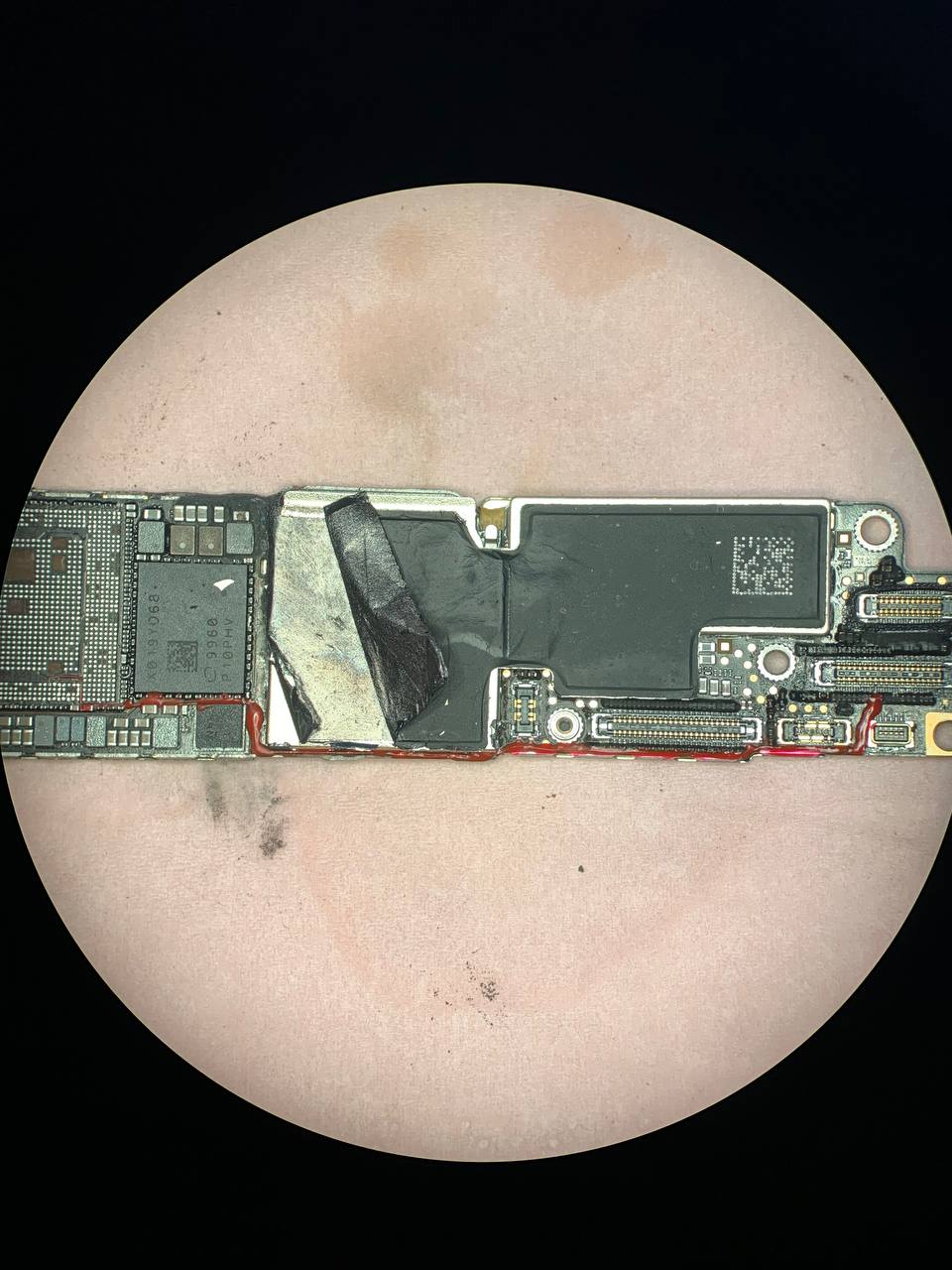

Спасибо за помощь, короче думаю дайка попробую его с мышкой разблокировать и слить данные.. засунул плату в корпус пристегнул все шлейфа включаю а тач работает... И тут то я и понял что у меня обрыв походу под процом, надавливаю работает не надавливаю перестает(но надо его загружать придавленным а иначе тач не заработает)
