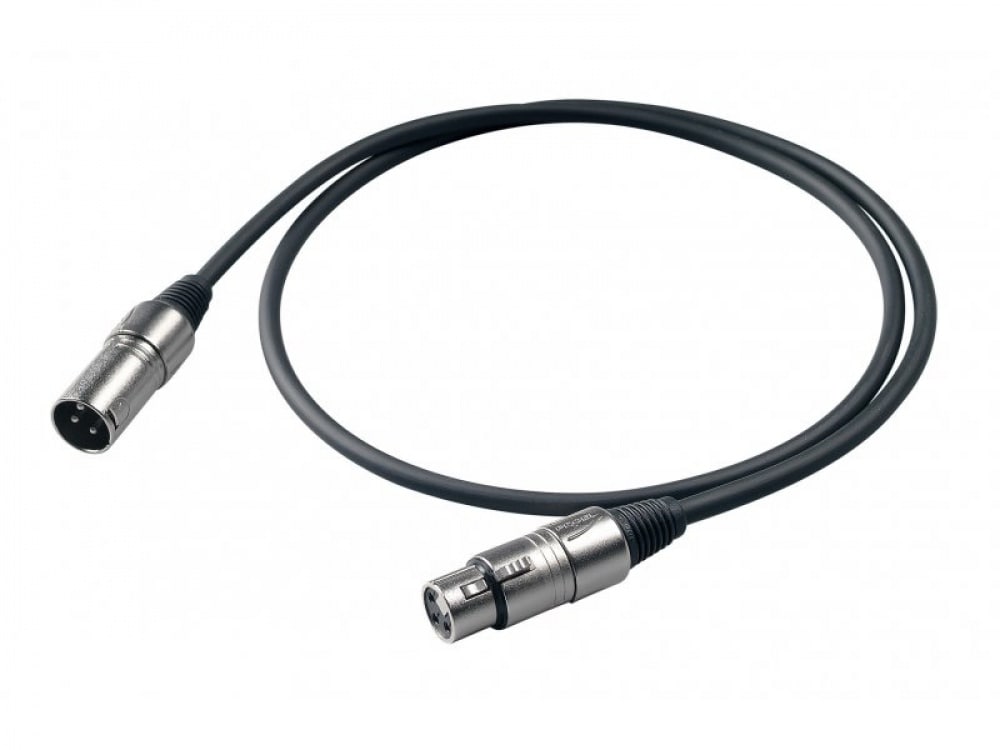

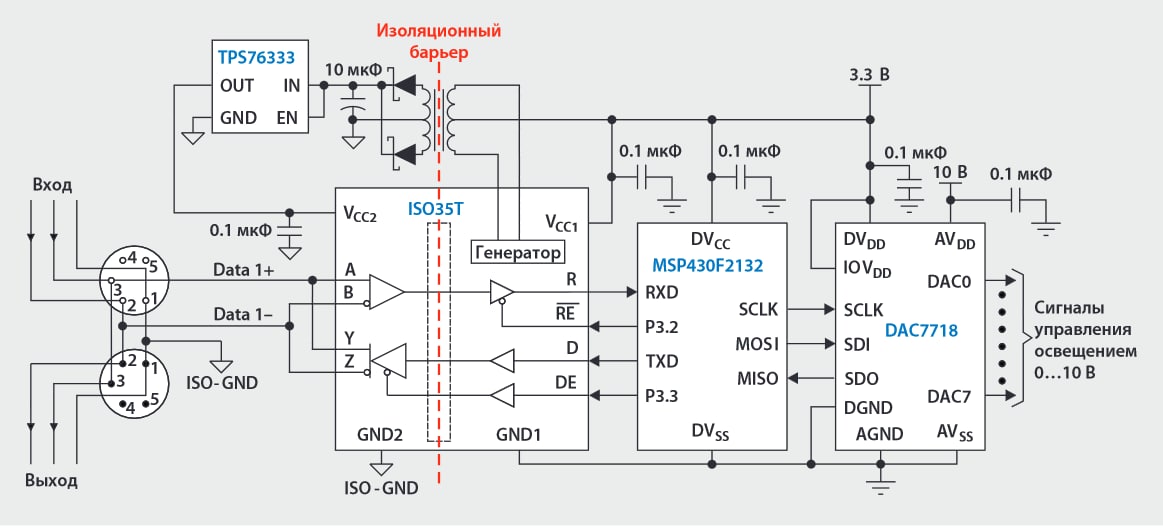

подскажите по разработке сценических устройств есть задача сделать управление кучей разнесённых мелких устройств на сцену для унификации подумал сделать управление через DMX через XLR или RJ-45 коннекторы а дальше вопрос с питанием. устройства мелкие, почти ничего не потребляющие и хочется туда прокинуть 24-48 вольт (ещё и для безопасности) и вот как это удобно сделать — не понимаю в устройствах, которые сходу гуглятся, питание пли 220 через powerCON или 24 вольта через клеммы 1. если взять XLR, то есть ли какой-то стандартный разъем для низковольтного питания устройств на сцене? 2. если брать RJ-45, то допустимо ли по двум парам ещё и питание гнать? ведь по хорошему, DMX нужно гальванически развязывать а тут ещё и питание подходит… КДПВ DMX
Комментарии: 15
Maxim
2 - если закинуть на PoE пары (синяя плюс, коричневая минус) 24 вольта - то получится по самую задницу стандартно и общепринято. Можно будет даже какую-нибудь вайфай точку запитать, плюс куча готовых инжекторов питания, экстракторов питания и чего только нет
Dmitry
но это стандартно с точки зрения сетевой инфраструктуры. а вот с точки зрения DMX у разных производителей разное мнение но вообще идея с PoE мне нравится — можно будет даже стандартные БП заюзать
Maxim

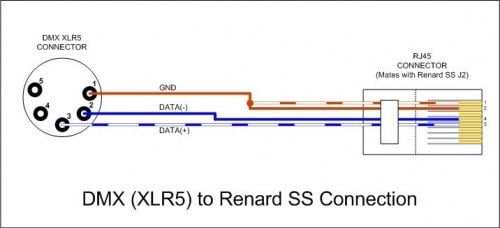

Ну на первой картинке вообще прекрасно вышло - на коричневой паре сидит земля, совсем как в PoE
Dmitry
но это сигнальная земля
Maxim
Ну так диффпарам все равно, главное, чтобы напряжение пары относительно неё не уплывало совсем уж далеко (5-7 вольт в даташитах видел лимит для неизолированных трансиверов)
Vladimir
Не очень понятно зачем тут poe. Рое это система детектирования и подключения питания. Она нужна когда питание нужно не всегда подключать Аа если всегда должно быть подключено, то просто кидаете питание по одной витухе и всё
Maxim
Речь идет о том, чтобы иметь преимущество в виде возможности использовать готовые инжекторы без своих костылей. Я, правда, не очень уверен, пройдет ли относительно медленный RS485 через трансформаторы готовых инжекторов, если они там на всех парах стоят. Хотя 100-мегабитные точно должны подойти, там данные и питание идут по разным парам и необходимости в трансформаторе нет
Vladimir
Так можно взять готовые ИП на 48 В и использовать, дешевле будет. А инжектор и экстрактор - не нужное в данном случае удорожание Тк они несут не нужный функционал
Maxim
Пассивные не несут и представляют из себя как раз БП, разведенный на RJ45
Vladimir
Хотя цены смотреть надо - я хз, мб это всё щас очень дёшево Пассивный рое?
Maxim
Ну как бы да. В метре на столе такой лежит, от моста Ubiquiti, который без всяких согласований просто 24 вольта на нужные пары подает. И мост Ubiquiti, у которого на корпусе написано "Passive PoE 24V 0.5A"
Vladimir
Так это и есть "просто кинули питание на витуху" Я просто разрабатывал рое и инжектор и экстрактор, поэтому немного в теме
Maxim
Это имеет общепринятое название и называется пассивным PoE. А то, что с согласованиями - это уже 802.3af и далее.
First
DMX512 задумывался на 5 контактных XLR, что бы в звук не воткнуть случайно. Правда никто никогда не видел чтоб их использовали, везде обходятся обычными, но тем не менее.
