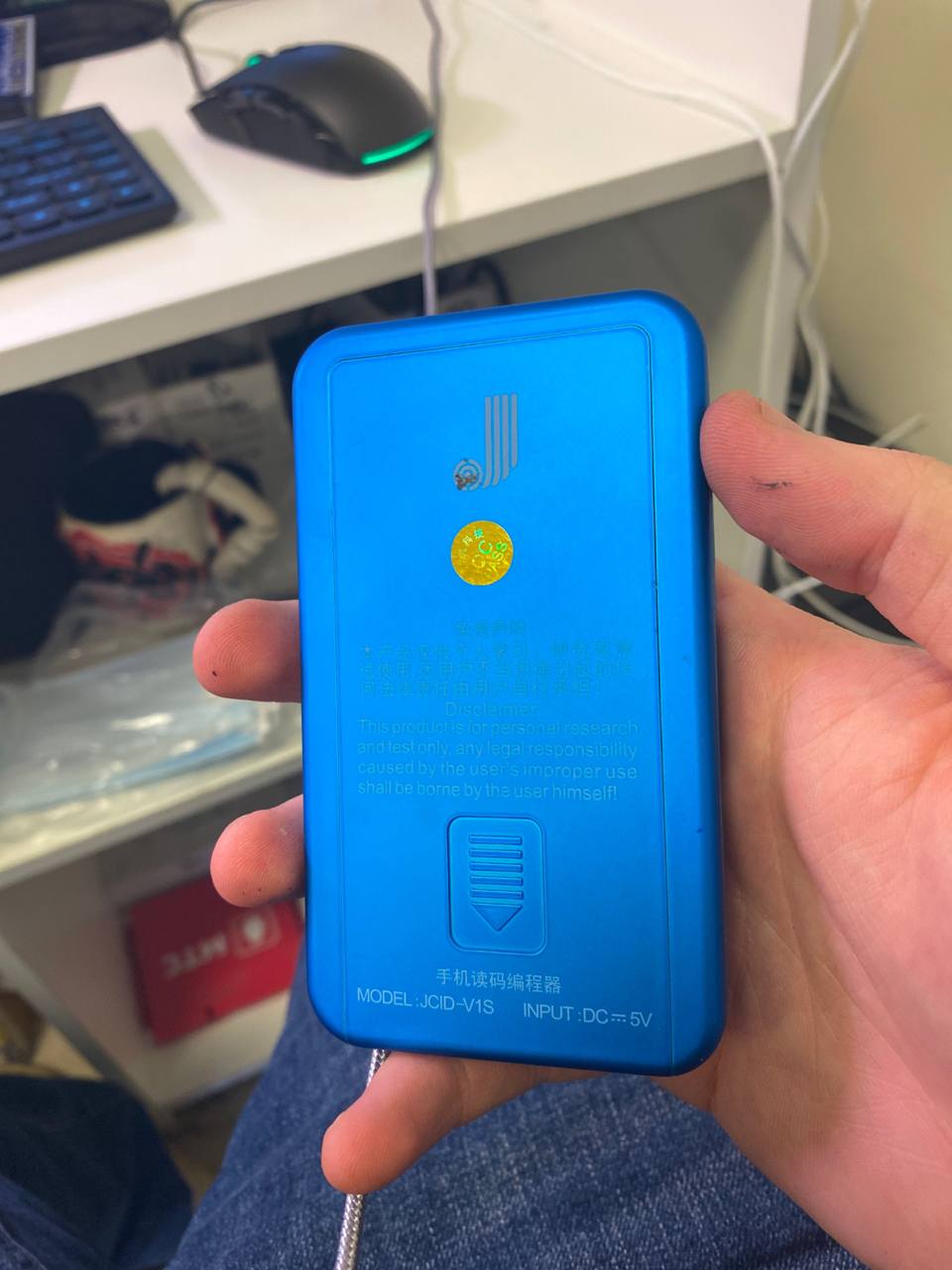

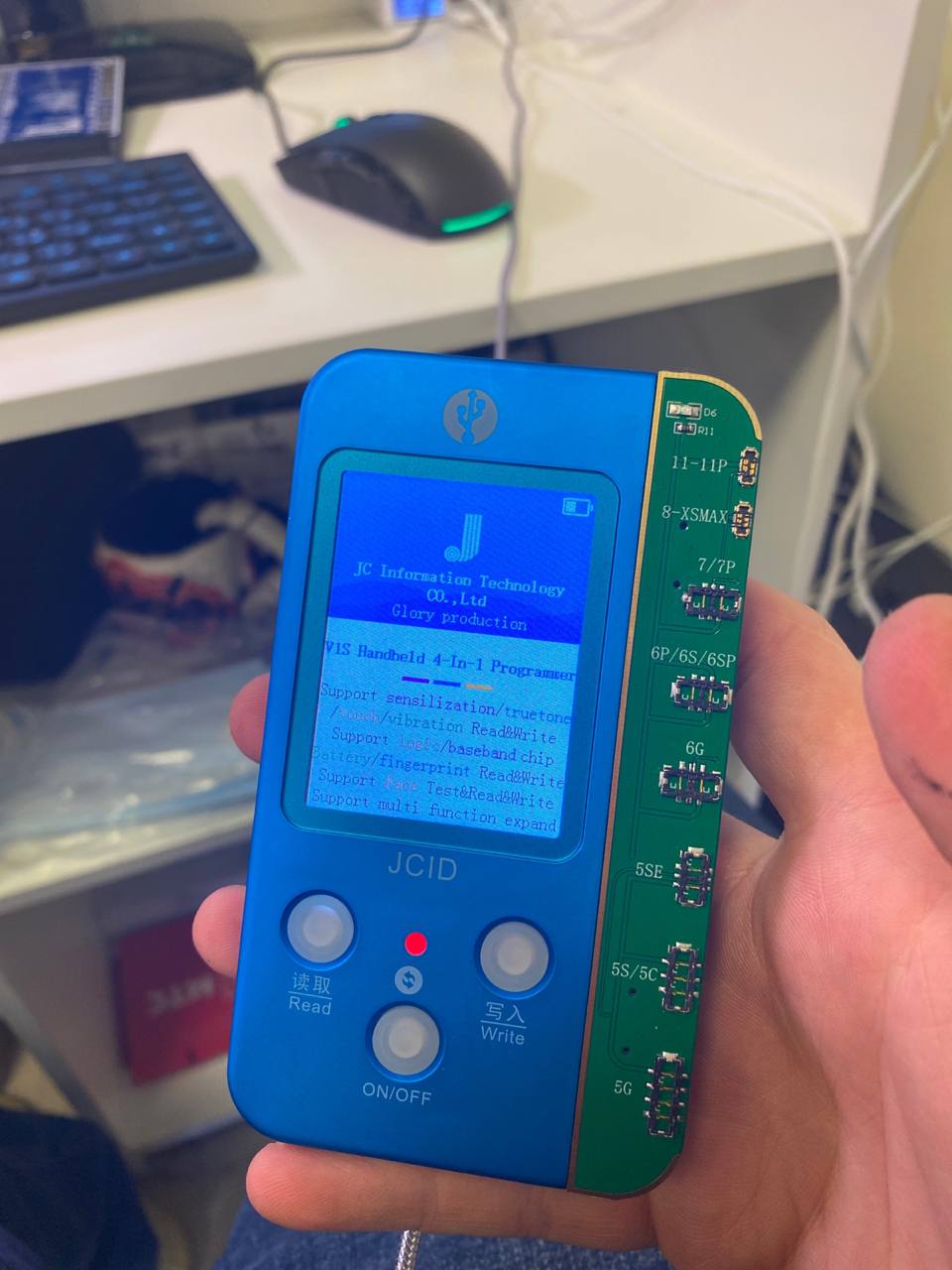

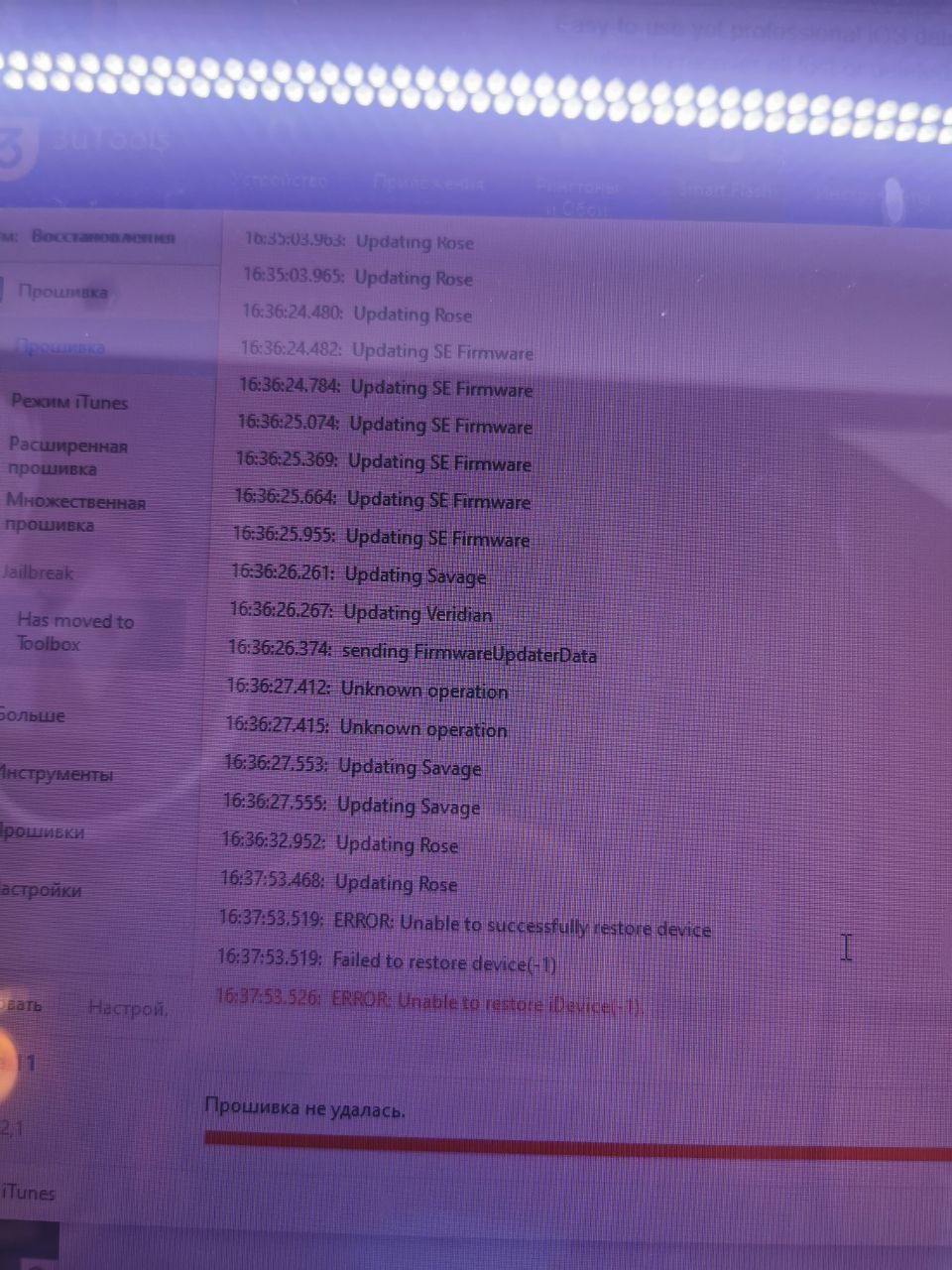

Ip 11pro ударник, не работают все камеры,фонарь и фейс соответственно, при этом весь пакет камер(и ИК тоже) 100% рабочий.Так же в JC и 3утулс не видит серийники ни одной камеры, ни все вместе подключённые ни по отдельности в паре с ИК,падения на всех коннекторах в норме, напруги не поднимаются без камер, есть только 1.8 везде где нужно и 3.3 опорное dc/dc менял от безысходности уже: Ригель, Ромео, драйвер вспышки, некоторые DC/DC,под всеми микросхемами падения в норме, ничего не отвалено/не оторвано, тел уже был паян в той же области, видно что был перегрев нескольких локаций платы, в районе Ригеля и Ромео с обратной стороны, компаунд поснимал вокруг мелочевки все на месте, а так же в районе вспышки паяли внизу.Сверял с айклаудный донором-так же по падениям все. Уже не знаю куда копать. На плате ничего не греется, потребления все в норме. Обновление ПО делал.Помогайте ребят…
Комментарии: 26
Lagger
Было дело заведомо рабочий перед подкинул, все заколосилось, а после старую подключил и все тоже заработало, хз с чем связано это было, второй был такой же 11 ни одной камеры, прошивка из dfu помогла
Kakosov
Приветсвую iphone XR первый раз делал свап после пересадки всех микрух кз на блоке в кз линия PP_VDD_MAIN_YANGTZE подавал питание - грелся тигрис снял тигрис - кз не ушло подаю питание,ничего не греется помогите пожалуйста
Artem
Эта линия через нулевой резюк топает в обычный VDD_MAIN. Как вариант шары под кп слиплись, гляньте на предмет вылезших, там есть окошко маленькое в экране
E777ee

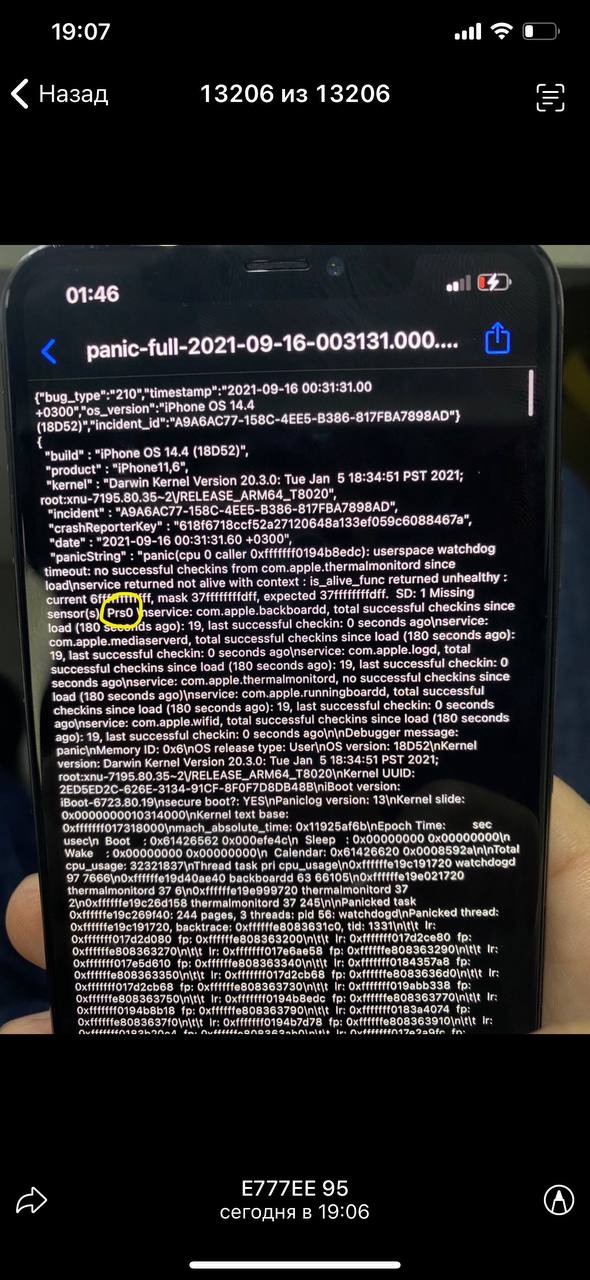

Ассаламу 1алайкум помогите что может быть перезагрузка и зависает
Kakosov
принято счас катну)
Kakosov
снял тигрис снял основной кп снял проц модем флешку nfc вафлю все равно кз ничего не греется
Pro-mobile
снимите XW3370 и проверьте с какой стороны КЗ с янгдзы или майна.
Kakosov
не ищет по блок схеме zxw r3303? через него в майну заход
Artem
Да, оно самое
Kakosov
снял,майна.. в гидру майна не заходит снял еще u6150 осталась только u5002
Artem
Схемы нет под рукой, не мог глянуть, по памяти всё) Но критерии выбора это микруха на компаунде в которую заходит майн. А изначально на доске кз не было, верно?
Pro-mobile
короче на майне КЗ? Микрухи хорош снимать ))) надо искать конденсатор, микросхемы под ноль не поджирают (очень редко). Попробовать все таки на майн подать ~5В и тепликом найти его.
Kakosov
плата - донор под пееркид на клауде я тупо угрел что то под микрухой слип думаю
Stanislav
Да подай 5А лучше, а вольтажа и 2-3 хватит 100% какая-то маленькая зараза греется Просто подавай точечно Заморозь и дотронься точкой поищи. Или тепликом
Pro-mobile
можно и так, кому как уж, я тоже бывает играюсь с U/I
Kakosov
Спасибо за советы огромное! насколько знаю слип не греется
Artem
Если слиплось хорошо, то да, равномерно будет греться вся плата вместе с проводами лбп. А если прям чутка слиплось, то по всем законам физики здесь будет сопротивление выше чем у дорог на плате и оно нагреется больше остального. Но это очень маловероятно, проще найти на компаунде виновника перебором
Kakosov
Нашел)))) u5002 Всем спасибо огромное,мужики завтра накатаю тыщу шаров чувствую...)))
Stanislav
Я бы так не радовался, а обзвонил бы ещё под микросхемой А то посадишь и опять кз получишь
Artem
Самая последняя блин по списку в этой лотерее и оказалась виновником, да уж, не повезло на выбор)
Artem
Вот из DFU не пробовал, данные нужны
