Приветствую парни. Случай может кому поможет. Зашёл iPhone 7 plus. После мастеров с Савеловский радио рынок. Телефон был утопленным. И само собой короткое замыкание по PP_VDD_MAIN. Ребята по вырывали около 10 кондеров. И убрали кодек boost драйвер дисплея и питание модема, так и не нашли короткое. И выдали без ремонта. Попал он ко мне. Первым делом замеры и то что нашел кз по PP_VDD_MAIN. Подал в плату 4в и сразу кондёры 2 шт у ключи питание камер основной. Убрал их кз исчезло. Припаял Boost Телефон включился. Дальше поставил кодек. Само собой проверил падение напряжения. Все в норме. Включил кодек не видится. Громкость не активна. Вибро есть. Снял другой поставил. Тоже нету. Решил пойти дальше и опустился ниже к AMPLIFIER 2 шт которые ниже тристара. Снял их и решил заодно падение напряжения и там как раз косяк был. Пятак SPKAMP1_TO_SPKAMP2_SYNC пустой он уходит в усилок который около процца. Снял усилок почистил накатал другой поставил падение напряжения появилась везде. И чтобы не рисковать решил с доннора другие amplifier снять и поставить. После включился телефон и все звуки заработали. Последний момент подсветка левый нижний угол половина экрана черная. У коннектора нашел обрыв восстановил его мычкой. Подсветка уже ровная. Модно выдавать человеку рабочий телефон. Было проделано очень много работы. Ребята до меня другими словами изнасиловали плату. пришлось Перекатать Процц Модем КП основной КП модема. Все усилки звука Аудио кодек Boost Драйвер дисплея И вернул все конденсаторы на месте. Теперь телефон полностью рабочий.
Комментарии: 9
Anonim

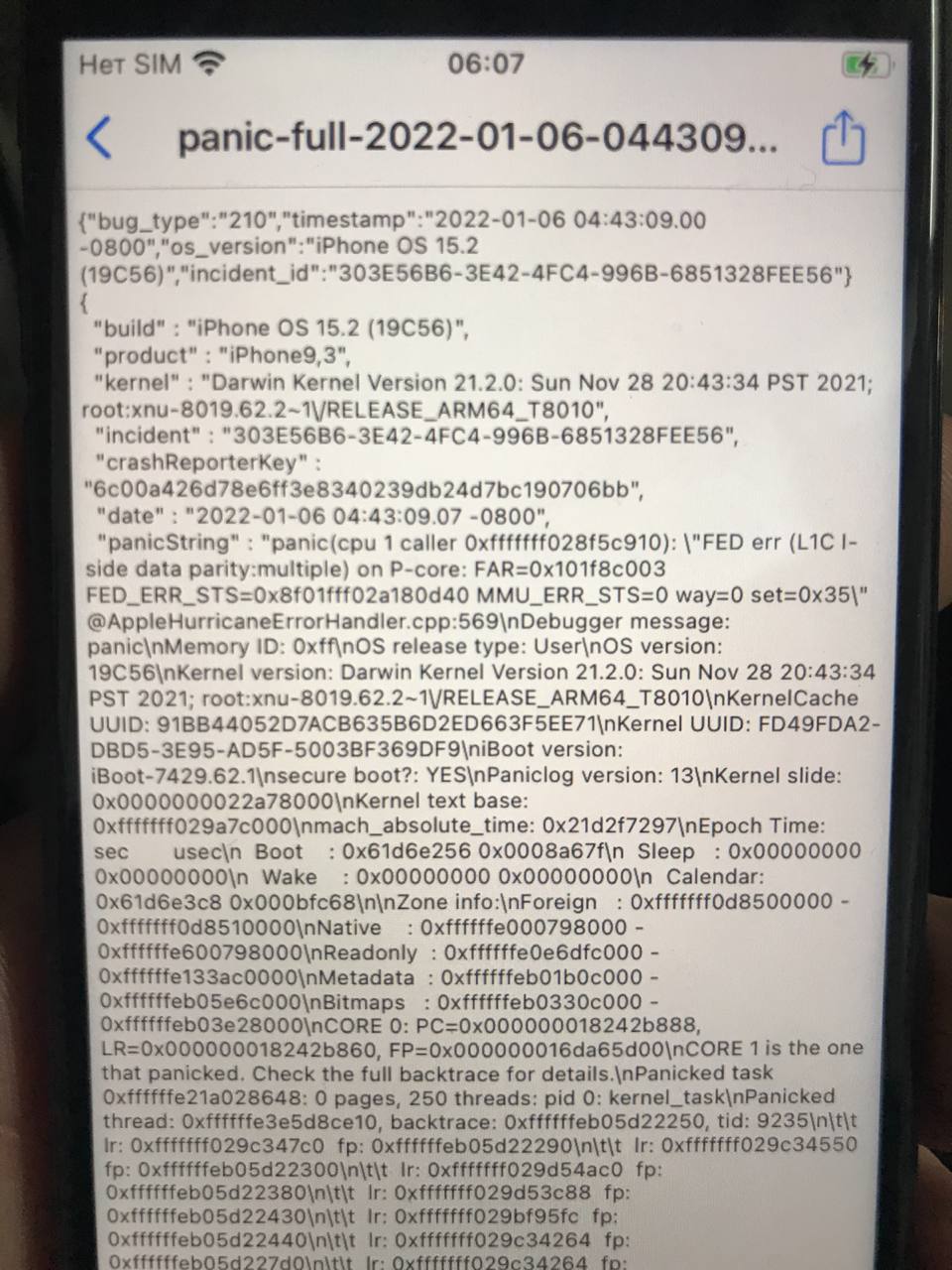

+ ip7 перезагружается когда захочет , по поиску нашел что из за нанда может быть , но замена не помогла ( может кто сталкивался с таким ?
Doctorrepair
Подскажите пожалуйста, модуль IP7+. Одинаковые ревизии?
Anonim

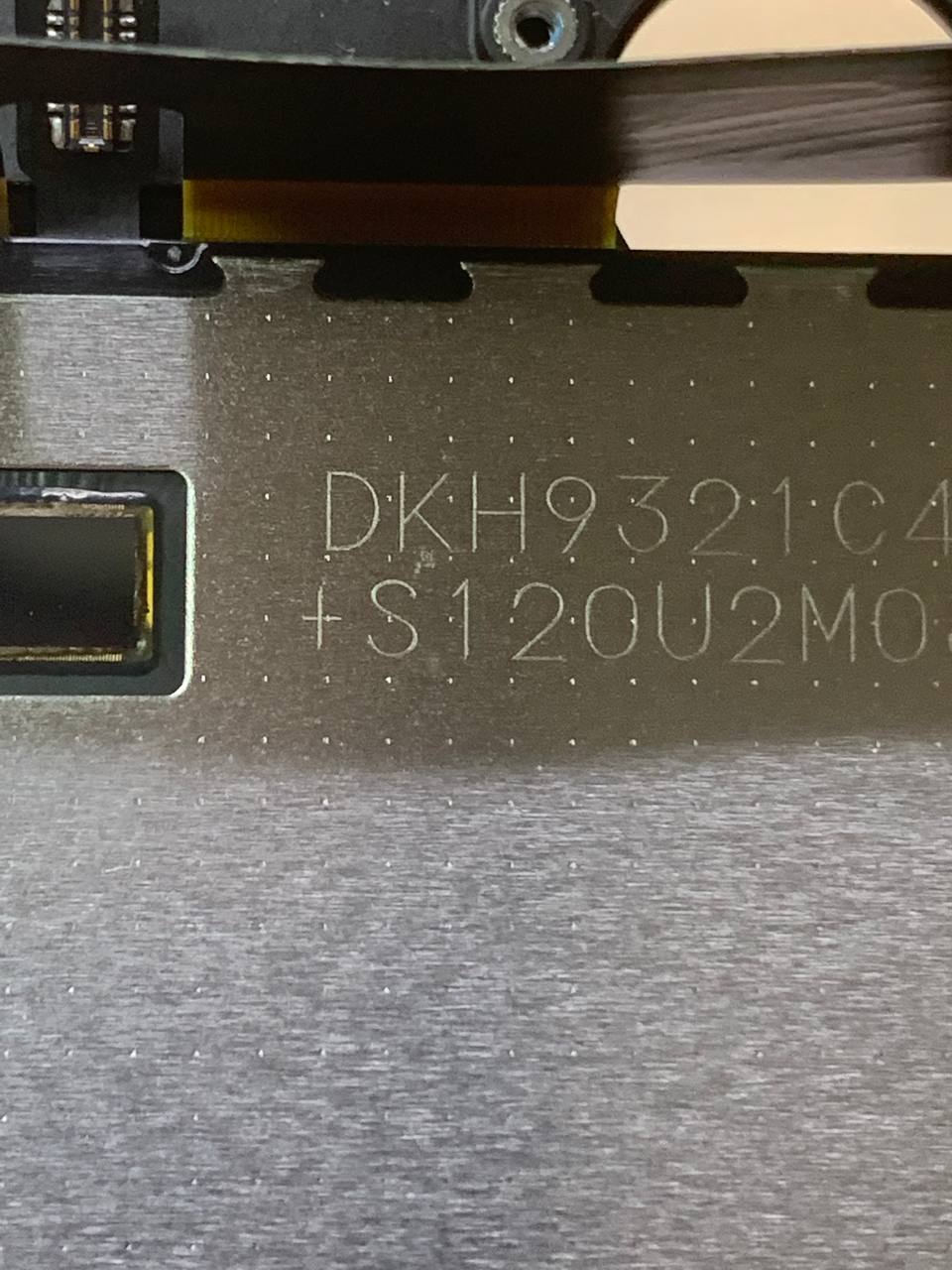

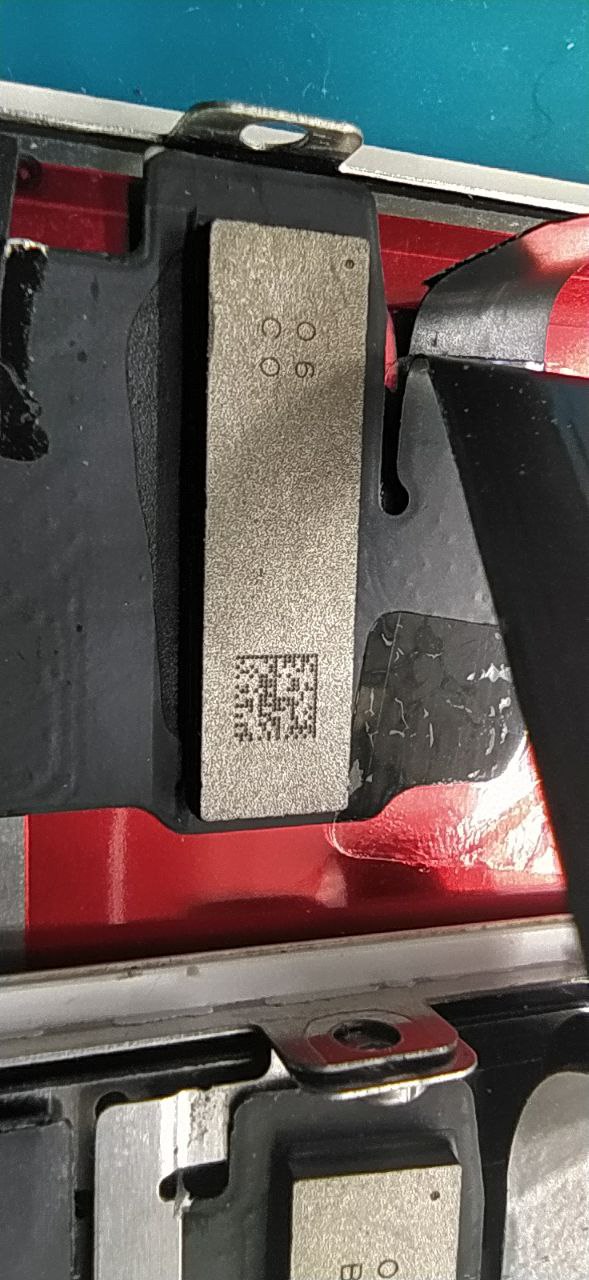

Места, где смотреть ревизию. По матрице в отверстии - точно. По модулю подсветки - если не менялся, т.е. может быть не точно
Anonim
Офигительная история! Могу с десяток таких и еще более забористых рассказать. А скок денег клиенту это стоило интересно?
Kelthuzer
Думаю ±трамвай=)
Ion
Я не писал что это мой единственный случай. Просто описал для других которые попадутся с таким случаем . Чтобы не переспрашивали или вдруг никто не ответит а в группе уже ответ будет.
