Кто-нибудь st-220fub-05e чинил? Сдохла дежурка, стабилитрон в обвязке оптопары, транзюк по питанию pfc, стабилитрон там же, подгорел транс. Битое все поменял, трансу провод нарастил, оптопары на исправные без проверки поменял. На микре дежурки питание 11.3в, на транзюк, который включает питание pfc аж 80 вольт приходит, не пойму как
Комментарии: 11
Anonim
Ща схему посмотрю На сетевой скок вольт ща? 6561 заменил? если нет , относительно 6й ноги прозвони 8 и 7
Danon
Нет, до нее питалово не доходит даже. По ее питанию стаб сдох, думаю, спас ее, сейчас там новый на 1 вт 308. У тебя что, схема есть?
Anonim
на 8м ноль или менеее 11ти? не, по типовой схеме
Danon

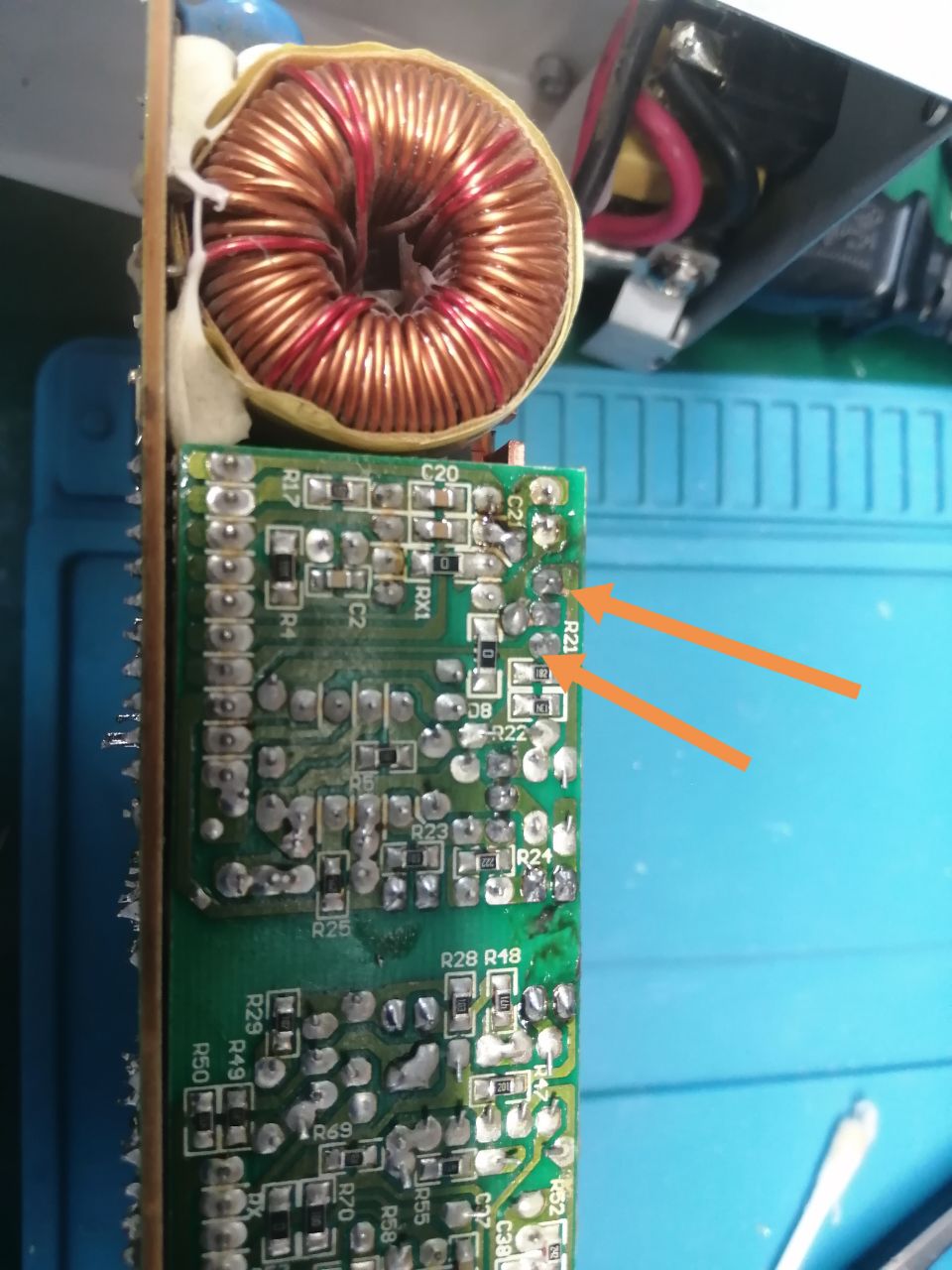

На восьмой 0.8 вольт Там где стрелки 80 вольт, средняя нога идет на 8ю ногу pfc
Anonim
она питается от обмотеки трасформатора, проверь цепь, резюк диод стабилитрон да и споротивления проиерял относительно 6го вывода? может она дохлая, обычно когда ключ выбивает ее под замену сразу
Danon
Стаб новый, диоды чекал, возможно резюк какой пропустил
Anonim
он один, от кондера с обмотки в пределах 100 Ом
Danon
Ключ pfc цел, сопротивления тоже смотрел
Anonim
судя по сообщению, много че сгорело, проверь микру
Danon
Нашел 39ом горелые, но все равно не ясно, почему на pfc приходит 80в У нее максимум 30, вроде, питание. А 39 это по питанию дежурки
Anonim
куда? На затвор? Ослом посмотри сколько там
