Любопытный функционал. Я думал в другом направлении немного: расписать требуемые линии, габариты щитка и какие-то ещё параметры (минимальная расцепляющая способность, например, или конкретные бренды), и получить варианты компоновки. Работу монтажника это не заменит, а вот время, затрачиваемое на возню с каталогами и размещением по рейкам, сократит.
Комментарии: 12
Daniil
Друг зайди в лс
Andrey
В автокаде все можно, библиотек уже полно с блоками щитов и модульки разной к ней однолинейку дополнить. Времён если не жалко конечно.
Vadim
А чуть конкретнее можно? Насколько я понимаю, в автокаде сами схемы накидать можно, но логика подбора отсутствует.
Geopolis78
А как вы вообще представляете функционал вашего будущего ПО? Автокад если голый - это просто хорошая рисовалка.
Vadim
Два режима работы: 1. Подбор наполнения щитка и его самого, исходя из набора ограничений (вводные сила тока и количество фаз, сида тока КЗ, требуемые линии). Для этого нужно создать и поддерживать базу модульки, что не так сложно и страшно, как может показаться: новые линейки появляются раз во много лет, в остальные года лишь немного меняются у производителей отдельные позиции. В идеале ещё подтягивать прайс-листы у поставщиков, чтобы фильтровать ещё и по конечной стоимости, но это уже сильно дальние планы. Второе — ручное управление цепями: расстановка по рейкам, соединение друг с другом. Здесь главный геморрой — редактор проводки. Плюс — составление номенклатуры модульки и цепей, тут всё тривиально. Есть вариант доработать QElectroTech... Но ковыряться в исходниках с французскими комментариями, не зная языка, — такое себе.
Geopolis78
Qrlectrotech к однолинейкам которые нужны на распредустройства 0,4кВ отношения практически не имеет.
Vadim

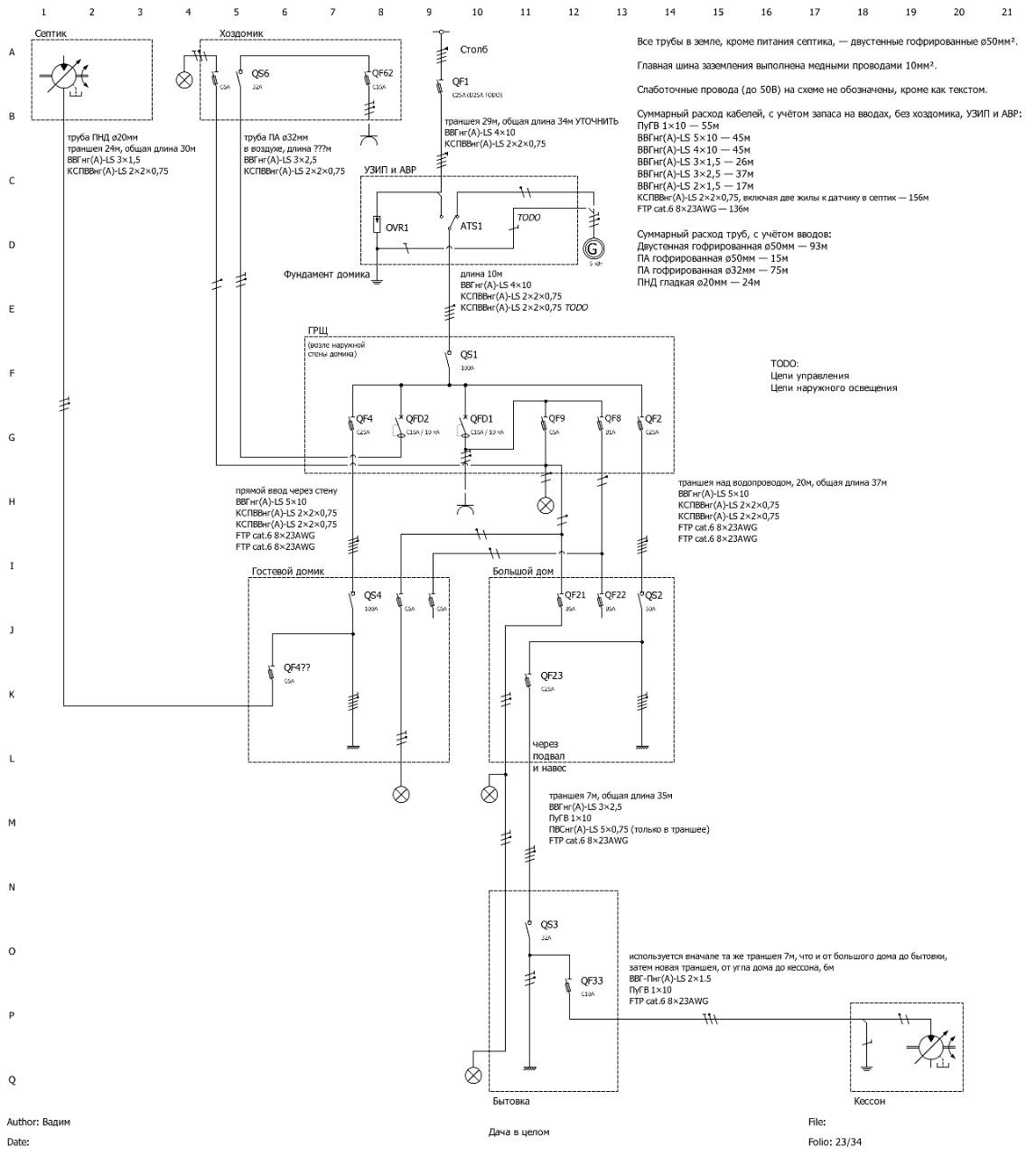

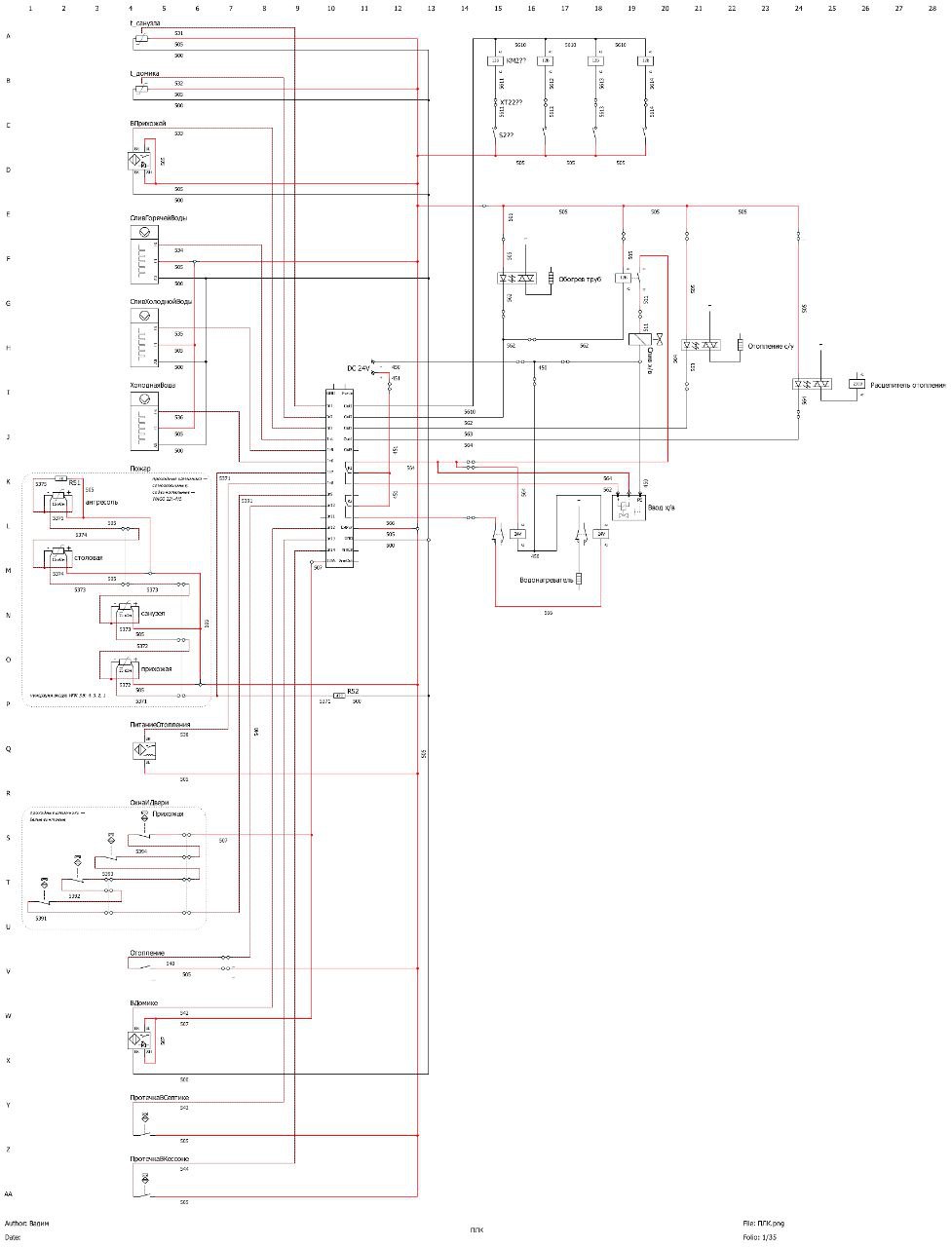

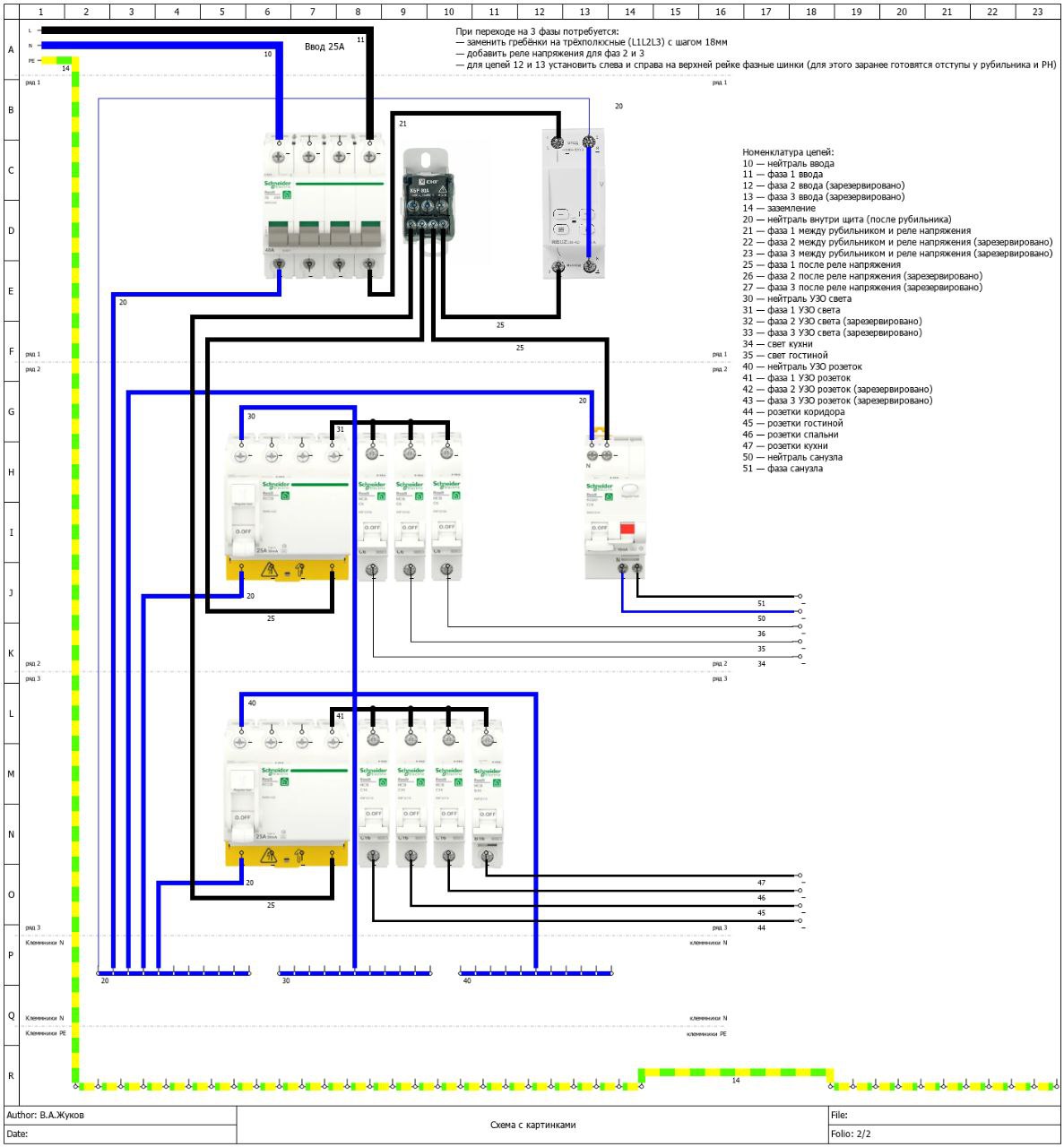

Ну то есть главное преимущество — общность с другими схемами, удобство интеграции. Аргумент. Я в ней только и делаю. Однолинейки в ней нормально рисуются.
Geopolis78
Покажите пример
Andrey
Согласен. Рисовалка. Полезным вижу получаемый в итоге архив чертежей легко редактируемый. Архив аналогов чертежей-прототипов удобно использовать.
