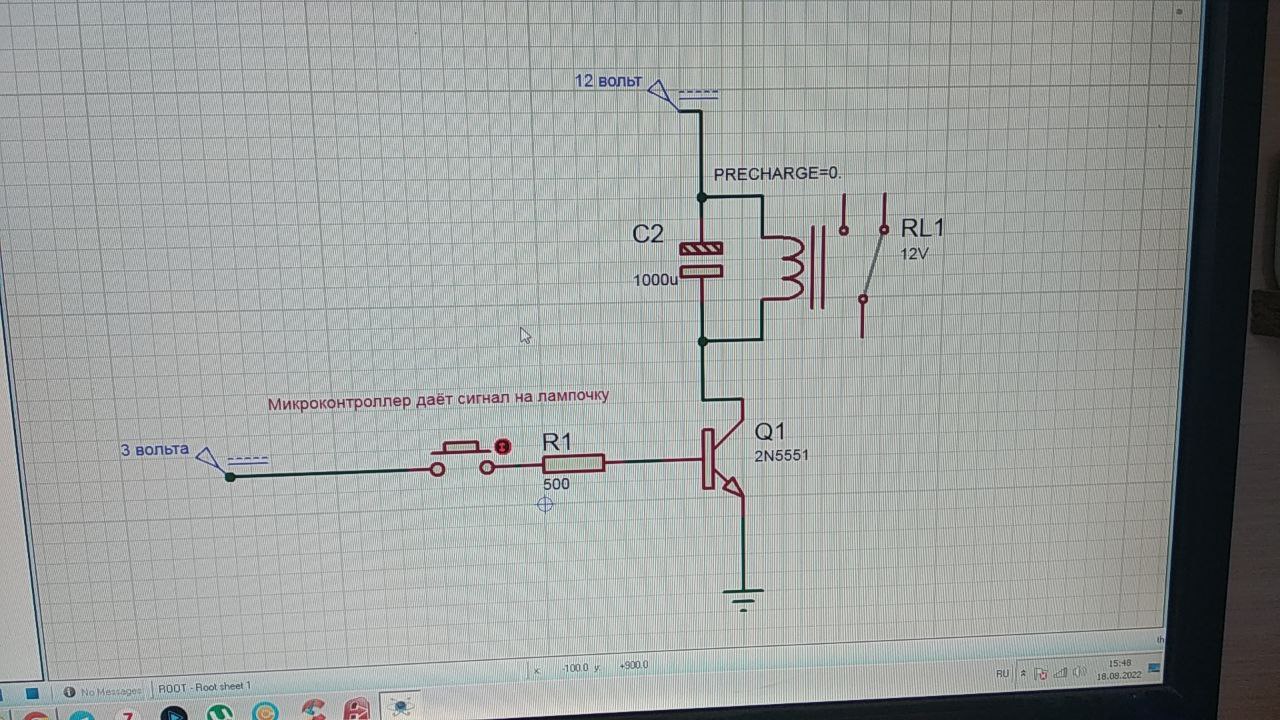

Пока ничего другого придумать не могу. Стоит задача перезагружать прибор когда начинает моргать лампочка выход с реле это обрывает питание на приборе. Недостаток этой схемы когда начинает моргать лампочка то и реле несколько раз срабатывает а надо чтоб подал импульс один раз и реле временно заблокировать, были в голове и другие схемы но из всех это более менее рабочая. Может у вас будут идеи
Комментарии: 58
Serega
Так второй контакт реле на самоблокировку Или триггер на полупроводниках
Evgeniy
Уже ставил разницы не увидел Думал уже и так но тогда реле само заблокируется и прибор не включится
Suigintou45
там не сразу видно, дымок из транзистора может позже выйти
Evgeniy
Спасибо учту но сейчас главное чтоб при первом импульсе реле вошло во временную самоблокировку
Serega
Тогда опишите задачу яснее: замкнуть на икс секунд, замкнуть до прихода сигнала загрузки, замкнуть, разамкунуть и больше не замыкать до прихода сигнала загрузки и т.п.
Suigintou45
можно RC цепочку в базе транзистора поставить. не надо кондёр вешать на обмотку реле
Evgeniy
Если я его убираю то реле начинает постоянно переключаться и прибору не хватает времени перезагружаться
Suigintou45
а зачем реле вообще? можно подавать резет куда надо...
Evgeniy
Прибор заводской с заводской прошивкой и могу только припаять проводок к светодиоду по аварии
Anonim
Give them a trial and testify the outcome https://da.gd/M4MdBO
Suigintou45
ну там наверное можно также припаяться к цепи сброса при включении
Doctor

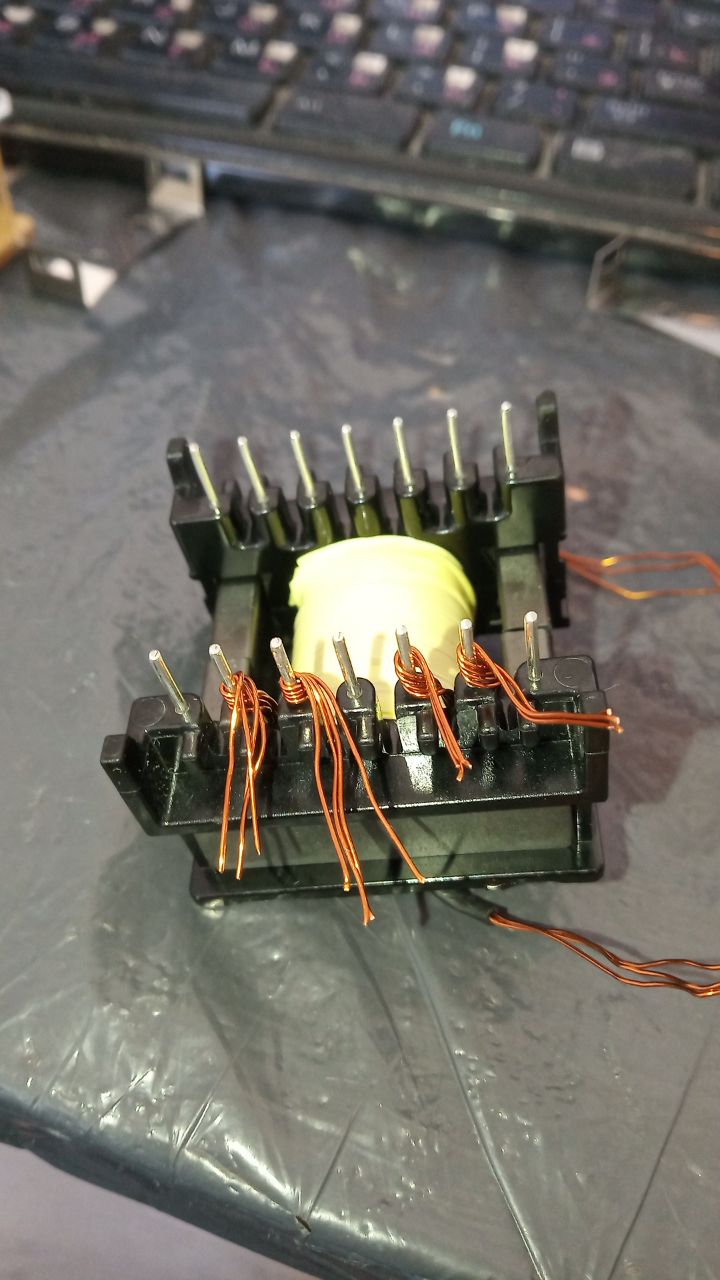

как припаять обмотку к ногам?
Evgeniy
Не припоятся ))
Suigintou45
а что там на D2 за маркировка?
Evgeniy
PIC18F66 Пробовал скачать инфу запоролена
Suigintou45
можно к 7й ноге подпаться без реле
Evgeniy
надо будет попробовать
Doctor
чем лак снять?
Serega
http://zdorove53.ru/b/276-zhduschiy-multivibrator-odnovibrator-raschet-zhduschego-multivibratora.html - вместо R4 ставим реле с защитным параллельным диодом, сигнал подаём положительный на VT1 через диод и резистор, последовательно с R3 добавляем диод. ацетоном или 646 растворитель
Evgeniy
Спасибо попробую
Serega
Транзисторы и резисторы надо по токам и по коэф. усиления обсчитывать, а не просто так лепить
Doctor

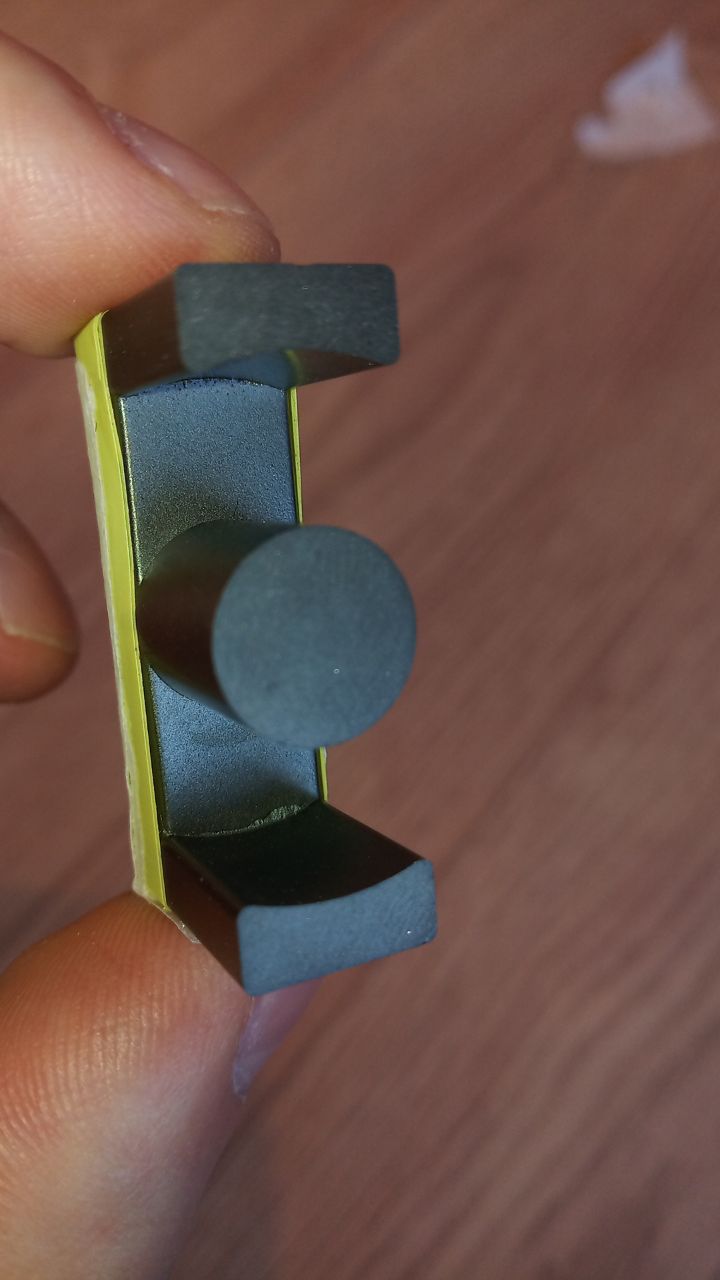

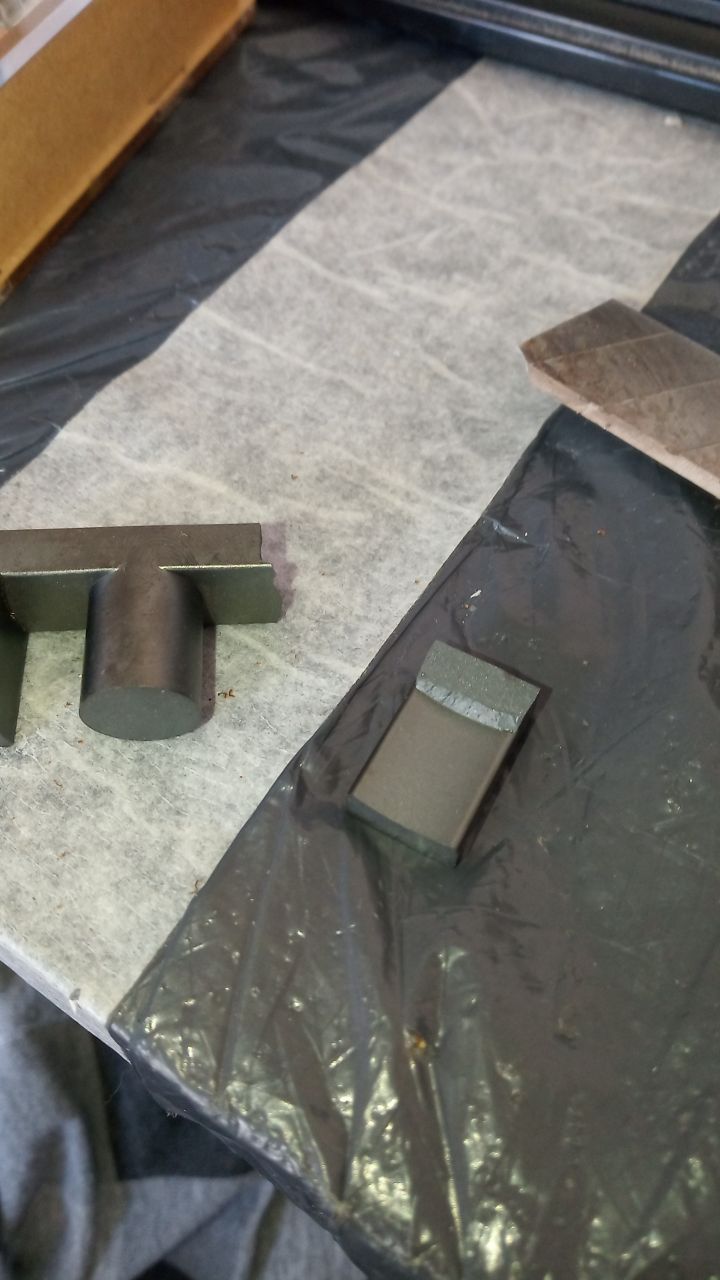

ффффффффффф! это чинится?
Pavel
Просто склей обратно на супер клей и все
Doctor
так эпично зафейлил что аж бррр
Suigintou45
можно добавить в клей тёртого феррита, или что там было в магнитопроводе. чтобы ещё больше пофеншую
Pavel
Нет Нельзя Он склеивается в стык Феррит даже перетертый в пыль не даст частям полностью прижаться и по итогу ты только увеличишь зазор
Max
феррит? просто склей. хуже ему от этого не станет
Suigintou45
чуть повыше температуру поставить и пояльником соскрести
Serega
С такого - торцом ножа, чтоб не со всей проволоки
Suigintou45
поставь его к базе транзистора до или после входного R. оно зарядится и подержит реле. ёмкость поменьше
Evgeniy
На базу грубо говоря приходит сигнал с микроконтроллера а там вроде максимум нагрузка 20 милиампер и там напряжение только когда появляется авария
Suigintou45
кондёр поменьше, резистор побольше, мосфет вместо биполярного
Evgeniy
Пробовал ставить по меньше не хватает времени чтоб прибор перезапустился. По поводу полевых не пробовал, надо попробовать
Maks
Может, ее не будет видно. Но так положено. Иначе транзисторы менять будешь пачками
Maks
Реле надо шунтировать, если транзисторами рулишь им Диод или стабилитрон в противовключении
Serega
Он всё-равно схему менять будет

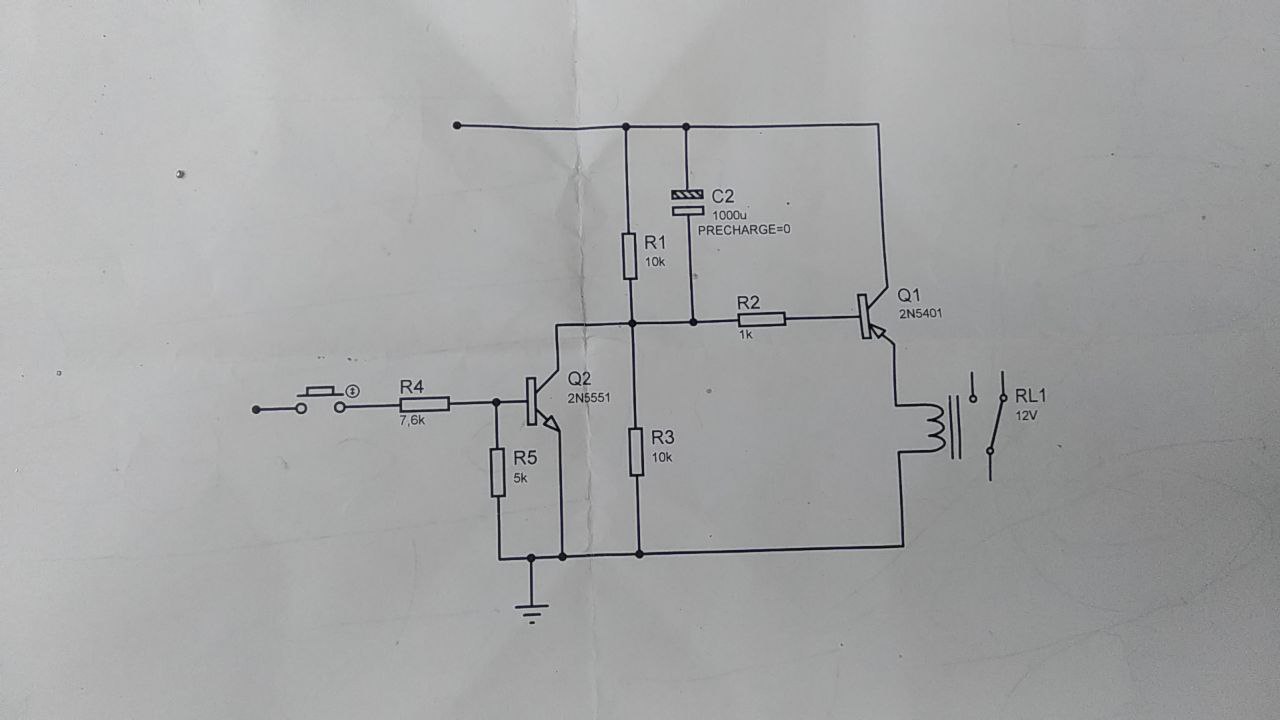

Evgeniy
Уже и такую пробовал делать, в программе работает а в железе нет
Serega
Ещё раз: опишите задачу конкретнее - у меня кофе для гадальной гущи закончился
Evgeniy
Это потому что ты на кофе гадаешь. Я гадаю на пивной пене - она никогда не кончается
Serega
С пивной сложнее - с 96-го в этой стране пива нет... ослиная моча - не в счёт...
Maks
Хм. Надобно сюда электронную кнопку без фиксации, вот и все
Evgeniy
Есть прибор на нем лампочка авария которая начинает моргать при любой неисправности и необходимо перезагружать прибор когда моргает лампочка
Serega
Как перезагрузить? Куда подать сигнал? Какова длительность сигнала? Когда нужно прекратить подачу сигнала перезагрузки? Вы на нём питание просто рубите для перезагрузки? Клещами всё тащить или помощь не нужна - не понимаю...
Evgeniy
Перезагрузить по питанию. Оборвать примерно на секунду плюсовой провод, для этого и поставил реле.
Serega
Когда провод обрывается сигнал естесственно пропадает... дома буду, если не забуду - нарисую... мосфеты есть? Или можете загуглить: одновибратор схема
Evgeniy
Есть мосфеты
Serega
Вечером - сейчас некогда рисовать... далеко идти лень... я ж на работе
Serega
Фиговая идея жёсткой перезагрузки по питанию - когда-нибудь железка крякнет...
Evgeniy
Ну хотя бы так пока )) Сейчас загуглю
Serega
Q1 через одно место
Andrey
шаговые драйвера не шимом управляются... одновибратор на 555 и не будет. PNP не так включен
Vasil
Через STEP-DIR вполне себе шим пойдёт на STEP
Andrey
только вот незадача... шим - это переменная скважность при стабильной частоте, а STEP - это скорость, пропорциональная частоте импульсов...
Vasil
Т.е. чим
Andrey
угу
Vasil
Работать бы работало, но есть нюанс)
Andrey
нюансов тут вообще дофига :)
Aleksandr
RS триггер. Один раз подал 0 - и он этот ноль держит, пока не перезапишешь сосостояние .
