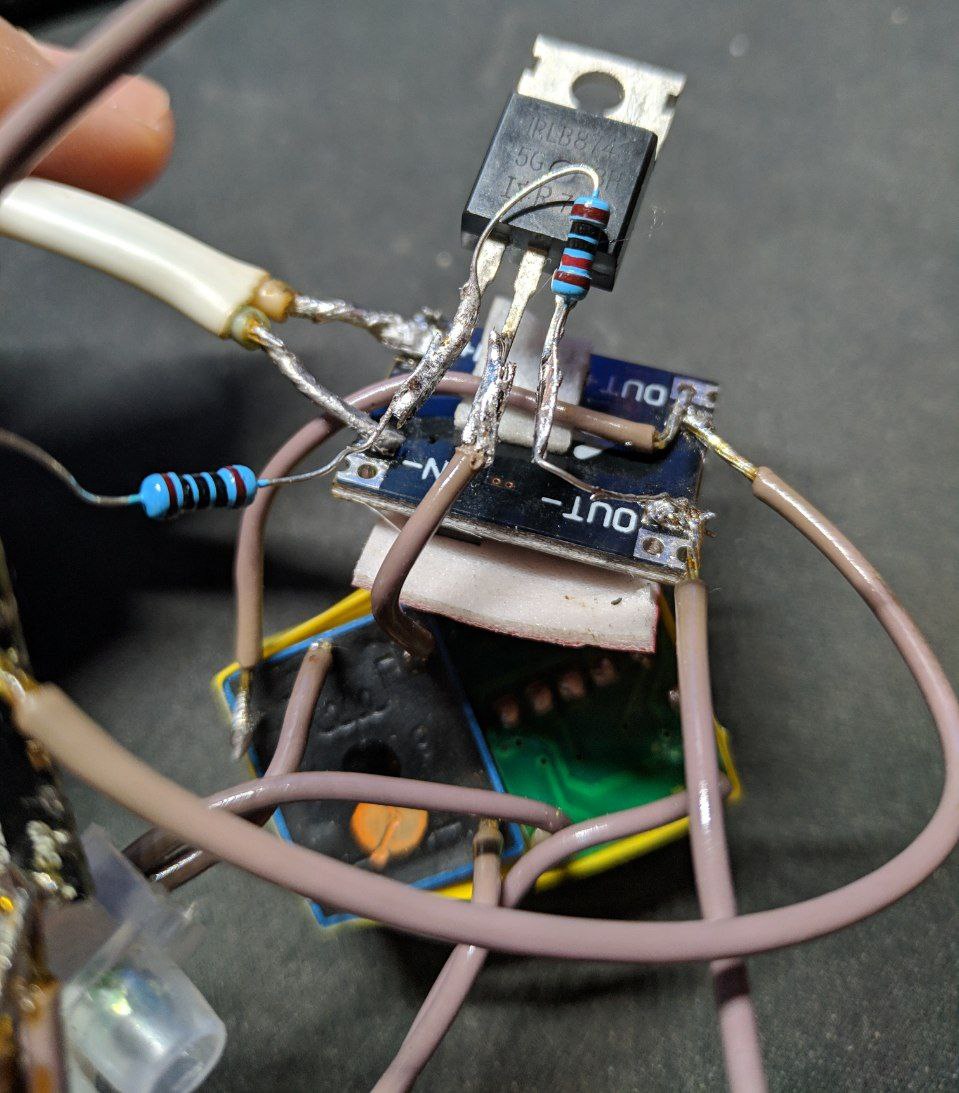

Всем привет, собрал вот такой ужас, должна была получиться вайфай розетка, получилось неработающее уг, почему то не срабатывает релюшка. Ток на релюшку подаётся через транзистор, который управляется есп12 через резистор на 100 ом. Между первой и третьей ногой транзистора протянут резистор на 10к. Плюс с понижайки (3.3 вольта) идёт на один контакт катушки, минус на другой, транзистор размыкает минус. Реле рабочее, транзистор вроде тоже, не могу понять где ошибка, так как начинающий, надеюсь кто поможет советом Транзистор IRLB8743, по даташиту должен пропускать через себя ~15 ампер при 3.3 вольтах
Комментарии: 9
Anonim
это что за инаут плата?
Bugaev
54,35 руб. 29%OFF | DC-DC Buck Step-down Power Supply Module 5V-12V 24V to 5V 3.3V 9V 12V Fixed Output High-Current https://a.aliexpress.com/_eOZN4L Брал версию на 3.3 вольта
Anonim
Почему я слышу последнее время про вавгат и не работает понижайка то работает?
Bugaev
Да
Anonim
импульсы, карл
Anonim
ну для начала это не просто транзистор это мосфет
Kristaller
Вообще лучше взять какой-нибудь 2n2222 или подобное нпн маломощное, вместо излишнего мосфета, заодно резистор сэкономить можно) Так, падажи, ты 3.3мя вольтами пытаешься реле открыть, или мне кажется?
Bugaev
Где то слышал, что мосфету диод не нужен, есть встроенный. Сейчас отпаял, проверил сопротивление сток исток, без напряжения на затворе нет контакта, при подаче 3.4 вольт сопротивление 3 Ома, вроде целый Не кажется, но реле на 3 вольта
