Господа, среди нас радиолюбители/инженеры есть? Имеется плата, по питанию КЗ на ней. На плате перегорела деталь - вопрос что за это деталь? Диод не диод стабилитрон... Кто это?) Черный прямоугольник между разъемами Надписи на детали MP GP95 0 Я исправился)
Комментарии: 34
Vic
А макросъёмки нет? Или что там первой строкой написано?
Technomania
Это даже через увеличительное стекло. Прошу понять и простить, телефону 8 лет уже))) Неизвестный мне логотип.........кружочек в нем Е3 надпись.......VU надпись Ниже MP Ниже GP95 0
Vic
Нашел инфу, что ряд производителей применяют маркировку VU к стабилитронам Также ряд производителеей маркируют стабилитроны как MP Или может быть защитный диод, но не вижу на фото полоски
Pavel
Первый ДК? Правила упорно игнорируют :( И ещё год выпуска
Technomania

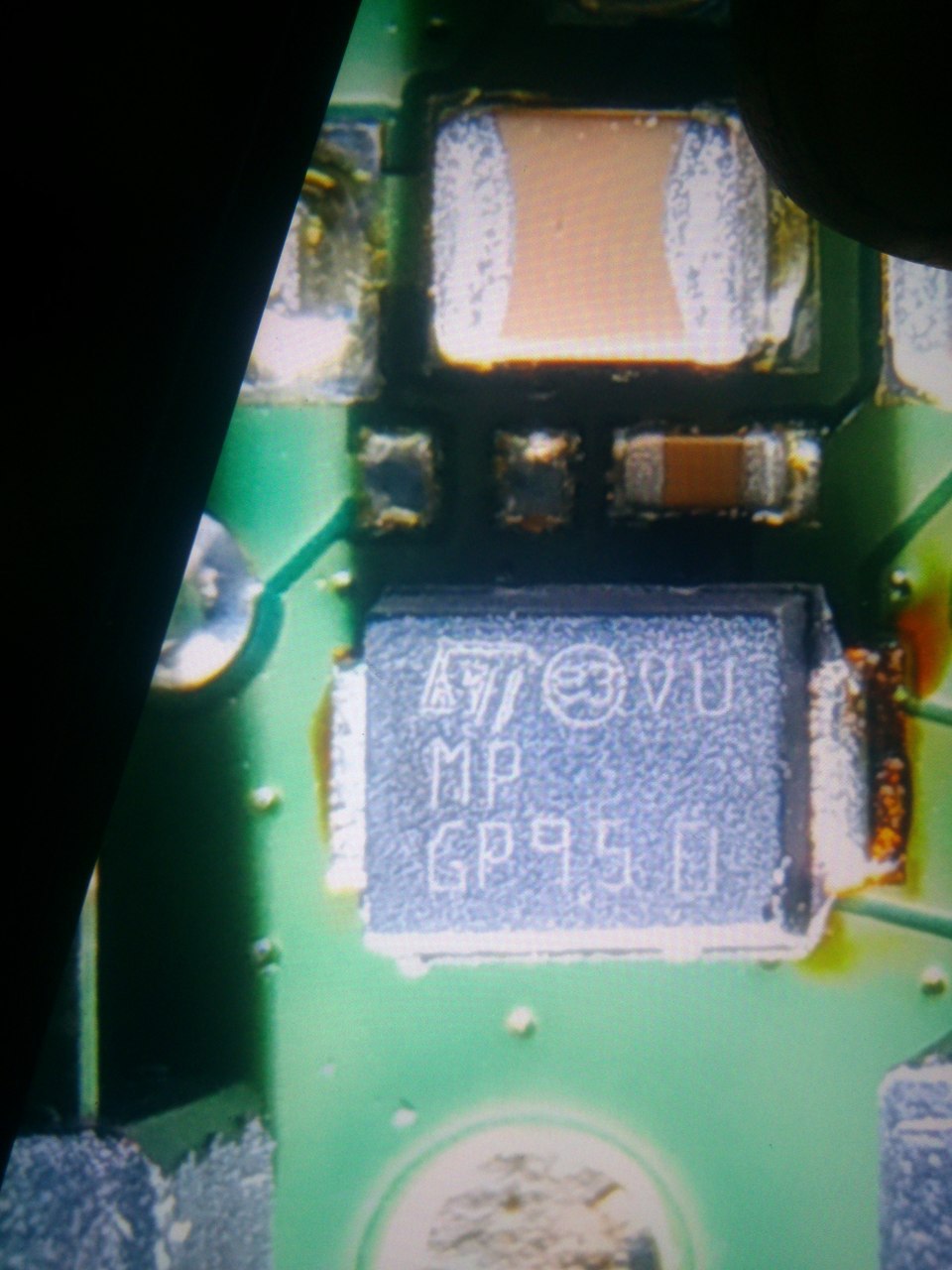

Другим телефоном сфоткали
Vic
GP9.5 всё-таки видится мне
Technomania
На фото похоже, а глазами сейчас перепроверил, не видать точки.
Vic
Логотип похож очень на ST Microelectronics
Technomania
Никак мне это не помогает в поиске)))
Vic
Каталоги надо шерстить. Попозже покопаюсь
Max
по ощущениям это похоже на TVS диод вольт на 30, и ватт на 500-600 пикового SM6T27CA SM6T27CA, судя по всему, это он есть такой каталог кодов, вдруг пригодится
Technomania
Что есть твс диод?
Max
защитный диод нечто типа стабилитрона, но не совсем. Защищает порты от бросков напряжения
Technomania
Таки супрессор?
Anonim
супрессор, он же защитный диод есть двунаправленный. есть однонапрвленный
Max
да он же трансил, он же ограничительный стабилитрон. А, вообще, в иностранной литературе популярно название tvs
Anonim
работает по принципу, если превышается заданное напряжение, то он уже не работает, как диод и пропускает ток. это КЗ. сгорает предохранитель. высокое напряжение на плату не попадает. умная вещь. хорошо спасает аппаратуру от молний. на свой шкуре испытал
Max
ага, сколько процессоров комповых благодаря им выжило
Technomania
Угу, я читал о них в Вики.
Kimych
шкода суперб 2 литра дизель, 2013 год. Что за ЭБУ двигателя стоит и где его искать?
Technomania
Как часто в ваг под капотом или под жабо нетути? Диагностика пишет какой блок же. Если работает)
Kimych
Андрюх, позвонили по егр....прошивка...Спросил какой блок, ответил что просто водитель. На скорую руку погуглил - не нашел. Я на электровозе, на смене
Technomania
Принято. Ну тут лучше по месту смотреть значит.
Kimych
Ок. Спасиб. Позову к себе поискать моск....
Max
этот двунаправленный, если я правильно модель нашел
Technomania
Ага, пасиб. Вроде на том и остановились. Ждем что скажут, чинить или менять в сборе.
Anonim
там по обозначению стрелки друг к другу направлены. это двунаправленный. т.е. он не пропускает ни туда ни туда. до броска напряжения
Max
ну я так и написал, просто по коду есть ещё, но других производителей. там есть и однонаправленные
Anonim
однонаправленными можно заменить двунаправленный)
Max
двумя? Колхоз будет на плате
Anonim
ну да. но если вдруг нет под рукой, а очень нужно, тогда можно так)
Anonim
походу переплюсовка
Max
ну, я так и написал может прикурили не удачно
Anonim
может быть, у меня был похожий случай с ml400 только там цепи управления форсунками сгорели, и так же защитные диоды
