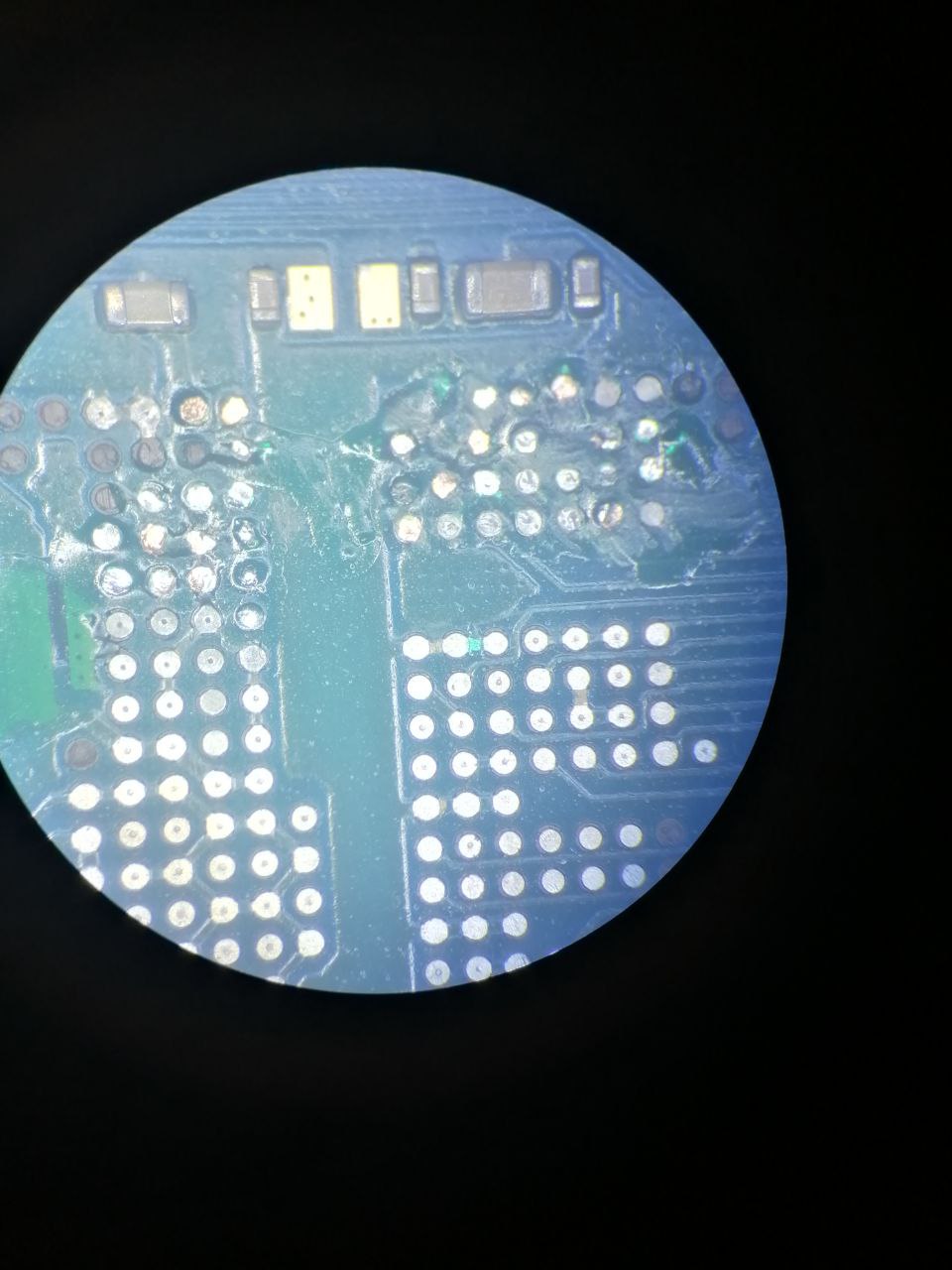

На сколько я себе это представляю и как меня учили, площадки оторванные восстанавливают проводом мгтф от ближайшего места сигнала, оторванного элемента, т.е. или зачищают остаток дорожки, или подпаиваются по схеме/борда определяем удобный элемент и подпаиваемся в эту линию. Все провода фиксируют на УФ-лак и далее после удачного восстановления наносят лак на всю остальную зачищенную область. типа того
Комментарии: 15
Andrey
А сам пятак тоже уф лаком? Это показан крупный пятак в телефоне пятаки под 0.2 во много раз сложнее
Sergey
нет, пятак лаком не покрывают. прихватывают лаком в самом близком месте к пятаку. А 0,2 пятак это ювелирка))) у меня в примере пятаки с проца
Andrey
Ювелирная работа это шлейф Айфона восстанавливать.
Sergey
Это больше издевательство над мастером)))
Andrey
Когда touch id порвали выбора нет
Sergey
а как восстанавливают такие шлейфы? В моём понимании это разрезать дефектный участок, зачистить оба конца разрыва, взять донор шлейфа, у него тоже зачистить оба края и уже ооочень аккуратно подпаиваться...
Andrey
От ситуации зависит, на Ютубе видео есть такого.
Nbrem96
Линза 2.0 и много мата помогают))) а так пусть мучаются пароль вводить
Olegychtrg
Не 0.2 конечно, но суть одна, пятак только по краям можно маской прихватить, куда свет попадёт там и затвердеет
Nikolay
Почему можно только по краям? Я, например, аккуратно заливаю петельку будущего пятака полностью, а после сушки аккуратно скальпелем процарапываю лак до контакта самой петельки, потом капелькой припоя пролуживаю петельку и получается огонь + петелька крепко держится за текстолит за счет лака и внутри и снаружи
Olegychtrg
Я про готовые пятаки
Svyato
А, дорожка/посадка под прогоревшим мосфетом/шимом?
Sergey
Это просто пример и принцип восстановления дорожек
Nbrem96
Не везде восстанавливать целесообразно кстати, в некоторых случаях проще чипы все на другую доску перекидать, чем гарантийный случай в том же месте но с большими последствиями получить
Sergey
А в примере ничего не прогорело, сбили резистор, очень агрессивно
