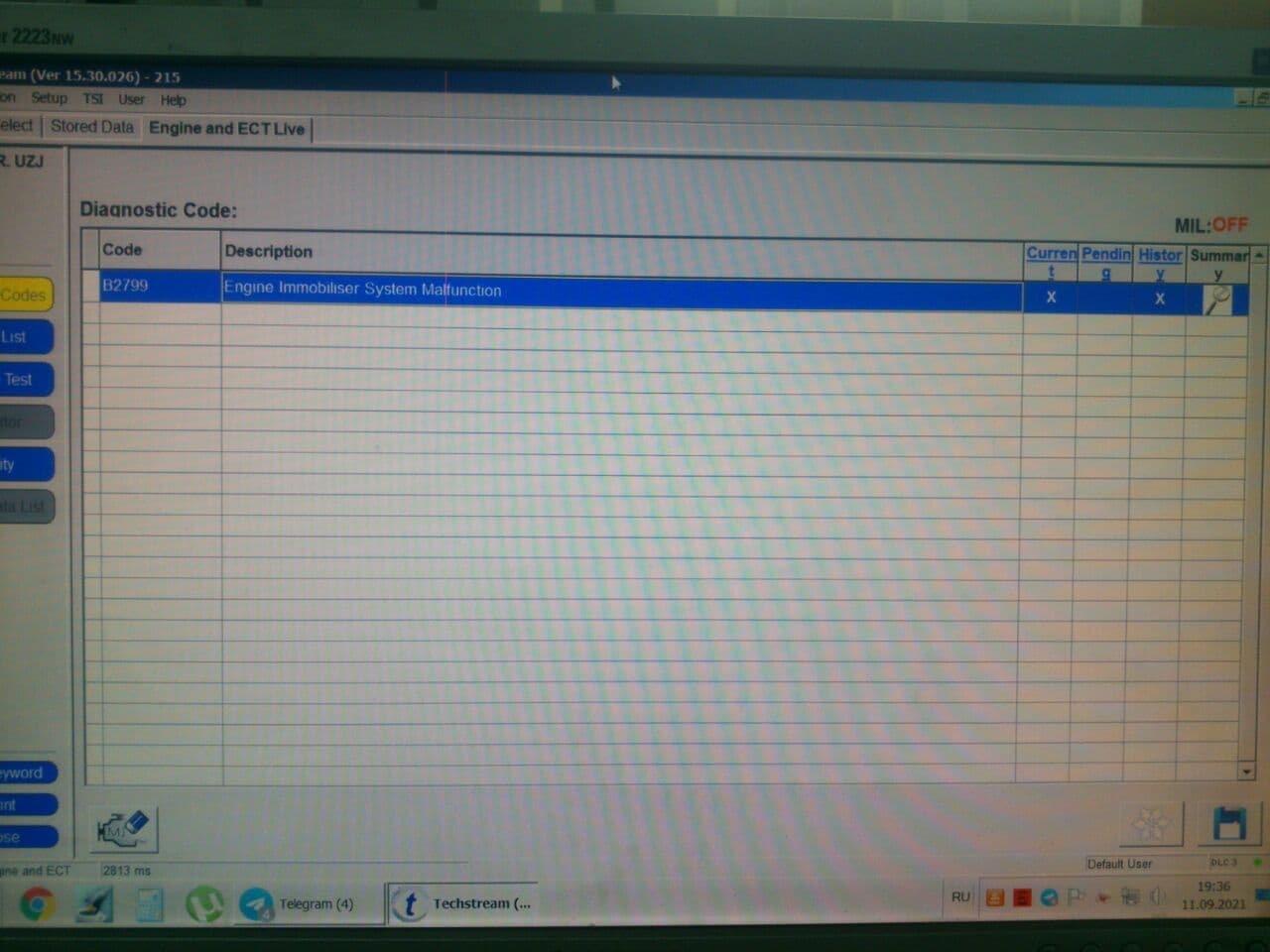

Всем привет! Нужна помощь и электросхемы, кто чем может :) Автомобиль: Тойота Ланд Крузер 100, рестайлинг как я понимаю. Модель: UZJ100L-GNAEKW Вин код: JTEHT05J502107685 Проблема 1 (года два назад) Автомобиль приехал своим ходом, с мигающими лампочками на всей приборке. ABS, полный привод и т.д. Поиск показал что в правом блоке предохранителей в ногах пассажира, установлен "разветвитель" клеммы "TC" (ее нужно замыкать на массу для самодиагностики автомобиля) и он внутри этого блока замкнут на массу. Клиент сказал - я понял. Блок топило из-за плохо приклеенного лобового стекла. Его чистили, и видимо не дочистили. Обрезаем вход и выход провода ТС, соединяем вне блока, оставляем так. Лампочки самопроизвольно не моргают. Важная заметка. Еще ТОГДА я не смог подключиться диагностикой (ни лаунч, ни течстрим+сканматик 2 не смогли) к этому автомобилю. Проблема 2 (актуальная сегодня) Автомобиль запускается, и через секунду глохнет. Диагностика всё так же не работает. Насос поменяли до меня, давление есть. На К-линии висит масса (знакомый вариант учитывая случай 1) Пришлось за бардачком найти в разъеме ЭБУ двигателя провод к линии и отрезать его, подключив диагностику к нему. Диагностика (сканматик2+течстрим) сразу же подключилась. Ошибка в моторном ЭБУ "B2799 - Engine Immobiliser System Malfunction" Постоянная, не удаляется. Надо так понимать что нет связи иммобилайзера с двигателем? Схемы, которые я нашел - не совпадают, увы! Проверить питания - и то не могу точно. Из элементов иммобилайзера нашел: 1) Антенну/усилитель иммобилайзера на замке зажигания. (задействованных проводов 6 штук) 2) Блок theft warning 89730-60040. Одни утверждают что это блок центрального замка/сигналка, другие что это иммобилайзер (справа вверху то магнитолы) На антенне замка накачка есть. При наличии ключа светодиод вспыхивает один раз и следом совсем коротко еще раз. Надо так понимать что ключ принят? Не ищет ведь получается долго ключ? Значит что? Нет связи иммо/эбу двигателя? Но без схемы непонятно. Подскажите/помогите кто сталкивался либо имеет какую либо информацию. Что за зефт варнинг блок? Где взять верную схему с указанием всех соединителей/тройничков/переходных разъемов? Сколько блоков в системе иммо?
Комментарии: 13
Vadim
В ЭБУ двигателя нет параметров по иммо?
Technomania
На данный момент я дома. Машина раскидана на работе. По параметрам мельком пробежался - не заметил. Но в любом случае иммо не работает как положено. Запуск, работа 1 секунду нормально, и глохнет. А что там в текущих интересного может найтись?
Vadim
Бывают же параметры типа : получено ли сообщения от иммо да/нет, разрешение на запуск да/нет и тп. Может помогло бы понять о чем гласит ошибка
Technomania
Там не очень много параметров в текущих было. Мельком - про иммо не приметил. Всё таки корни автомобиля из 98 года. Не смотря на то, что это 2006. КАН шины нет, зато есть самодиагностика лампочкой. Такие уж у Японцев технологии.
