Всем привет. Ребята, есть такая задача - есть вентилятор, он создаёт некоторый ток воздуха через себя (м3/ч). Как посчитать эту виличину? Какие есть приборы? В целом ничего хитрого быть не должно - надеть на выход другой вентилятор и по величине выходного напряжения на нём сделать вывод о расходе воздуха. Но всё должно быть более-менее откалибровано, что бы получить ошибку не более процентов 5 хотя бы. Что можно использовать? Выход первого вентилятора можно сузить для стыковки с измерителем (важно знать фактический расход в момент измерения). Паять и калибровать на коленках не хочу.
Комментарии: 13
Anonim
Мешок надень полиэтиленовый
Pavlick
Можно, но мешок будет большой, вентилятор весьма производительнй, понижать расход почти до нуля слишком большим сопротивлением - тоже не получится.
Anonim
На вентиляторе вообще то написан расход Если не на вентиляторе то в даташите/паспорте
Pavlick
Это внутренний блок от сплит системы кондея, мозги перепаяны, вентилятор теперь вращается совсем на других оборотах (раньше на него подавалось питание импульсами для регулировки скорости).
Anonim
На вентиляторе написана модель? Поиск по модели
Pavlick
расход написан на корпусе блока, но управление вентилятором теперь другое, там теперь совсем другие обороты, больше.
Anonim
Ты же про импеллер внутреннего блока?
Pavlick
да
Anonim
Ну вот на сколько больше поставил обороты на столько и считай увеличился расход Пропорция, все такое
Anonim

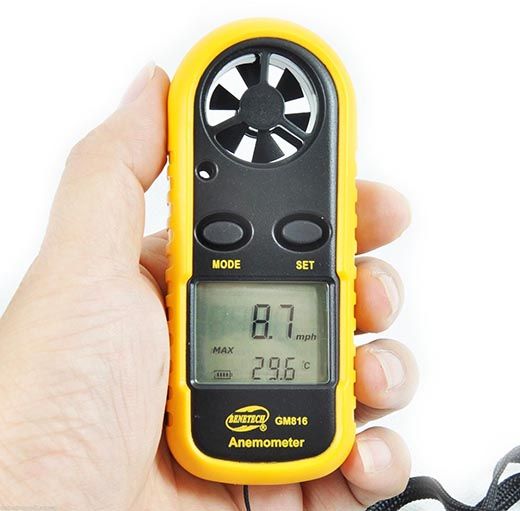

Если не знаешь заводскую скорость - то скорость ветра измеряют специальным прибором. Находишь прибор, и смотришь его точность. Анемометр Если в пределах требуемой точности - значит измеряешь выходное отверстие вентилятора, считаешь площадь сечения. Вычисляешь перекачиваемый объем. Профит Из вентилятора от пк делать анемометр такое себе
Pavlick
Примерно так себе представлял погуглю прибор, спасибо. В теории есть более надёжный способ - вывести воздушный поток в некую трубу, у выхода замерить давление, а зная давление и площадь посчитать расход не проблема. Но тут тоже вопросы - где взять такой точный манометр? Как правильно располагать вход манометра (угол по отношению к потоку) и по какой формуле считать, ибо одно дело давление газа в покое, а другое бегущего и обладающего некоторой кинетической энергией.
Anonim
Плохая идея с датчиком давления. Там давления почти нет Направить в трубу и измерять анемометром в трубе - лучше
Pavlick
Когда на коленках, то возможно, но в теории - подход с давлением более перспективен, думаю. Подобным образом измеряют ёмкость лёгких - т.е. ты выдыхаешь, а девайс суммирует давление потока в каждой выборке. И там погрешность явно не большая, ибо медицина, +- критично
