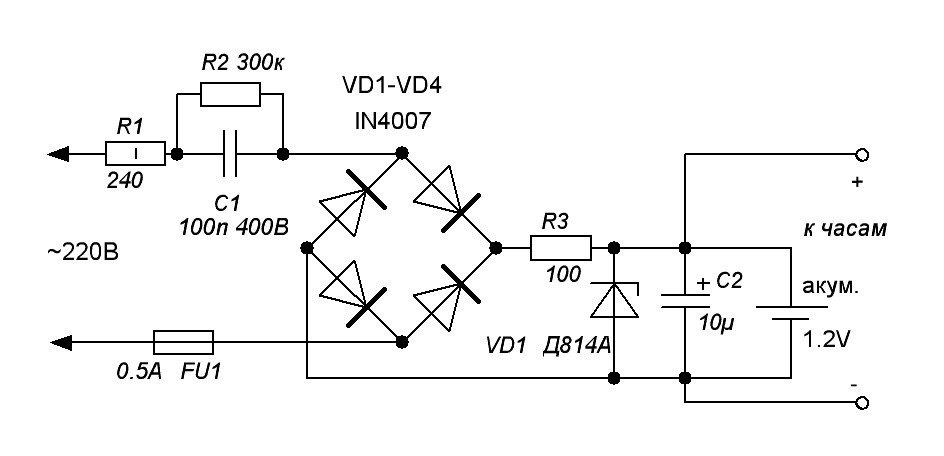

Вопрос - кто делал конденсаторные блоки питания(бестрансфорные которые)? Желательно, серийно В общем, проблема следующая - надо с такого блока снять 26мА. Рассчитал гасящий конденсатор(0.33мкФ), последовательно с ним 4 резистора 1206 сначала по 100Ом. 100Ом выгорали от пускового тока этого мелкого кондёра. Поставил 510Ом, держатся, но всё равно я ссу. Схема примерно такая, только R3 нет(ток, который может выдать блок при максимуме напряжения сети всё равно меньше максимального тока стабилитрона).
Комментарии: 14
Kaktys
Поставь 4 но не по 100, а по 20-33 ом каждый
Dmitry
Эм, всё равно же импульсная мощность их прибьёт
Kaktys
Но падение то меньше 2А ток максимум Хотя да, 100 Вт
Dmitry
Нашёл у Vishay угольные резисторы в MELF-корпусе, CMB 0207, 1мс могут держать 1кВт
Kaktys
На каждом
Dmitry
Думаю их попробовать Как бы при 230В в розетке амплитуда 325В
Kaktys
Ну это особо неудачно надо зайти
Dmitry
325 / 80(4*20) = 4А+
Andrew
это амплитудное значение, наверное для расчета все-таки нужно брать среднеквадратичную величину
Kaktys
Ntc на 1А
Kaktys
На 500ом они вроде
Dmitry
Эм, а можно хотя бы фирму-производитель? У Epcos видел на 100 или 120Ом максимум, вроде. Измерительные и прочие не глядел, только защитные
Kaktys
У всех есть RHECCOW Thermal Resistor NTC SCK1001 dia http://s.aliexpress.com/qiINbi2Y (from AliExpress Android) (100pcs/lot)(Thermal Resistors) 33D-7 NTC Thermal Resistor, 33 ohm Max. Steady State Current: 0.5A http://s.aliexpress.com/AJfmy6Zn (from AliExpress Android)
Dmitry
Эм, зачем? Как раз по среднеквадратичному там всё норм, постоянная мощность меньше допустимой. Резистор прибивает скачок тока, когда C1 тут разряжен Просто для испытания устройство через другое хитрое устройство всегда включают при максимуме сетевого напряжения
