ну допустим предельное падение на шунте составляет 100 мВ (для цепи питания цифровой схемы это приемлемо). Значит для 10 мА максимальный резистор будет 10 Ом. Значит при 10 мкА на нем будет падать 100 мкВ, осталось найти либо мультиметр, который измеряет такое напряжение с требуемой точностью, либо ОУ, у которого оффсет по входу укладывается в требуемую точность ну и входные токи у всего этого безобразия не должны превышать сотни нА
Комментарии: 10
Kaktys
и ADC который потом оцифрует как 10uA, так 10mA с хотя бы 8 бит точностью т.е. 18+бит
Andrew
врешь ты все или не врешь ну да, динамика в 1000 раз, значит нужно 10 бит сорян, напутал но 18 эквивалентных бит это не так уж много
Kaktys
надо +10 бит
Andrew
наверное и мультиметр на 200к отсчетов найдется откуда эта цифра?
Kaktys
идея тебе - два усилителя и два ADC, первый для 10uA, второй для 10mA, первый уходит в насыщение - второй подхватывает
Andrew
можно логарифмический усилитель еще поставить Uni-t UT805A, например, на 200к отсчетов не знаю, как у него с диапазонами точности у меня в дипломной работе что-то похожее было)
Kaktys
10uA при 8 битах - 0.039uA на отсчет, при 10mA надо 256000 отсчетов 2^18 - 262144
Andrew

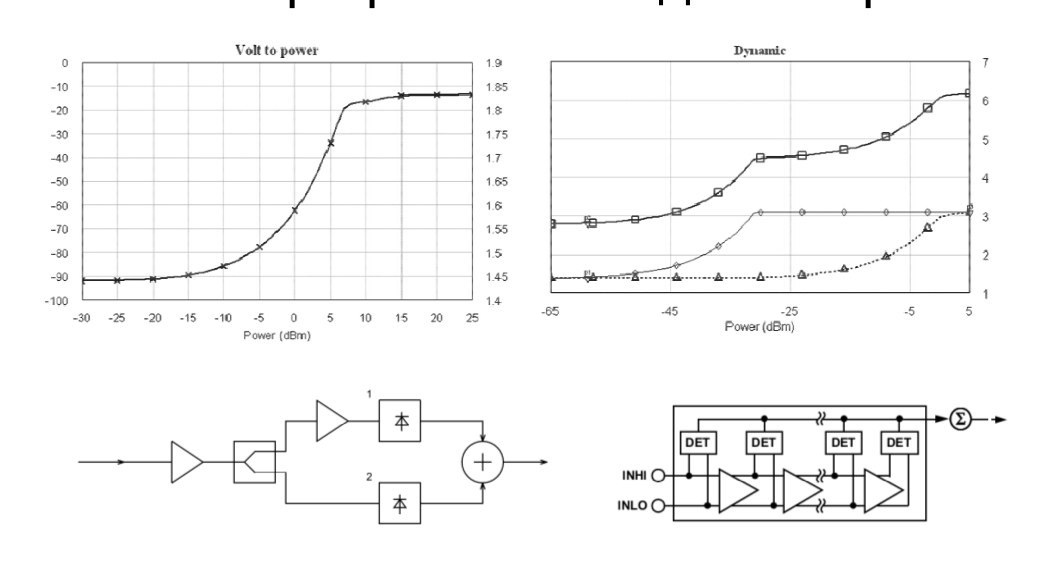

мы там делали логарифмический детектор радиоимпульсов для бедных, из двух детекторов собирали
Kaktys
это реально если взять 24битный ADC
Andrew
вот, даже слайд нашелся
