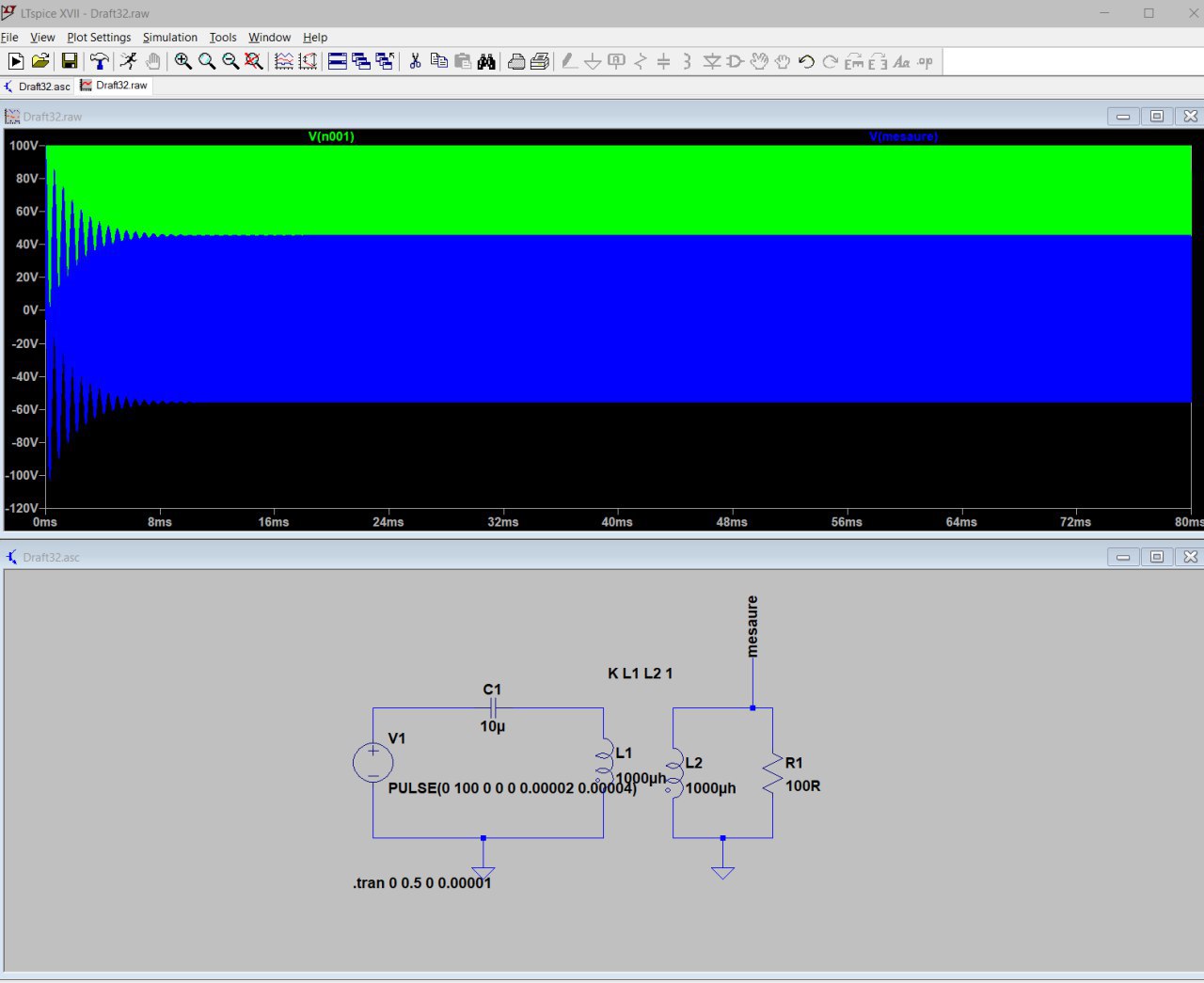

только вот в первом случае ты почему-то указал 5в, а во втором 10в. конденсатору то нет разницы, а трансформатору в итоге есть. Разговор о том что если на входе преобразователя к транзисторам подается допустим 100в, то трансформатор надо считать будто на первичке 50в. если намотать трансформатор 1:1 будет на выходе 50в было 100в ипульсов от 0 до 100в, стала переменка -50 +50в, после выпрямления будет 50в
Комментарии: 7
Anonim
Это был неплохой сэйв. Я сейчас продумывал схему, которая включает в себя и конденсаторы тоже. Необходимость что-то делать с переменкой сильно усложняла конструкцию, сейчас же пришло озарение, что с моими режимами управления отрицательное напряжение на выходе практически не присутствует Ещё один теоретический пробел закрыт
Humka

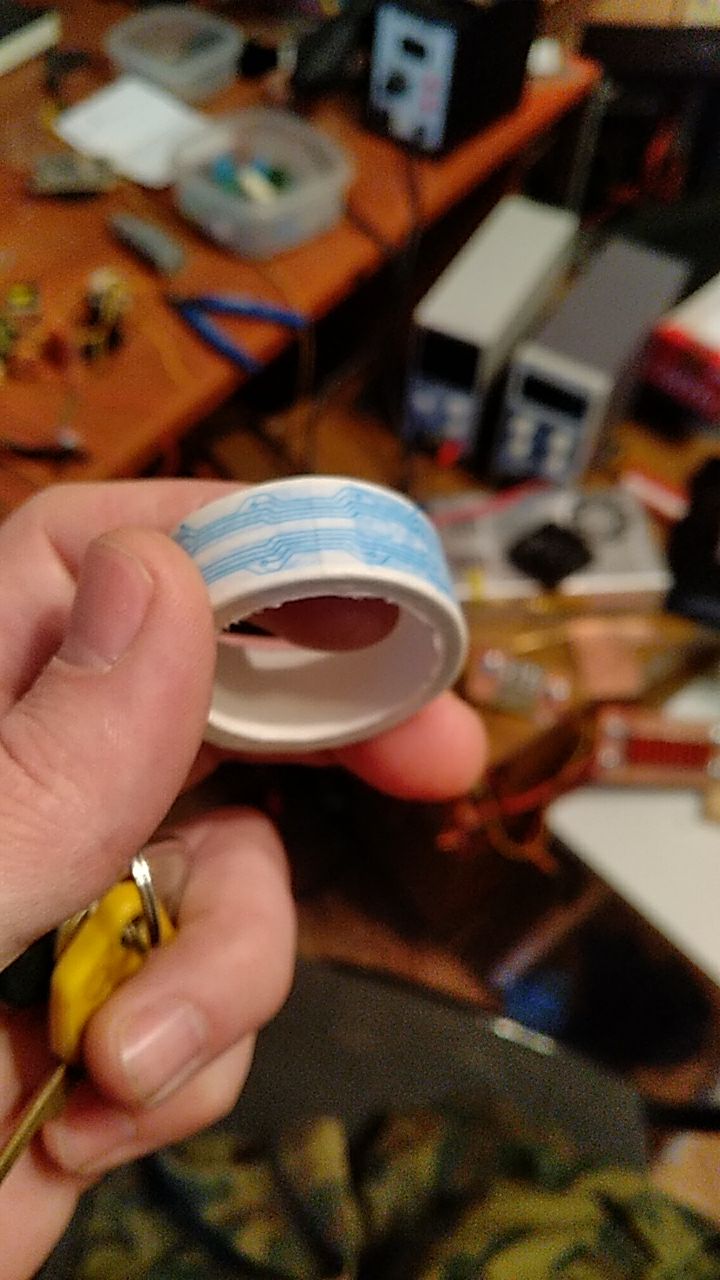

Вот что будет если дать 12 вольт
Anonim
Ты понимаешь что у фольги самой по себе сопротивление 0.1ома, а у бп условно 0.2? тоесть основная часть этих 200вт будут выделяться на выпрямителе и катушке трансформатора в бп, а не на фольге. чтоб греть. Ладно, меня сча бот перенесет в анархию, это последний пост
Konstantin
Я в конец запутался, после твоих 42В стоит ещё один ДС-ДС или что?
Anonim
Да, на картинке у него именно он и показан, вот этот трансформатор и плата рядом и есть преобразователь который из 42в делает оч малое напряжение, но с намного большим током
Humka
На картинке видишь трансформатор? Значит стоит
Konstantin
Я думал с этого транса и выходят 42В, а это оказывается данные с другого БП, который питает вход этой схемы? Ну ты прям как Штирлиц
