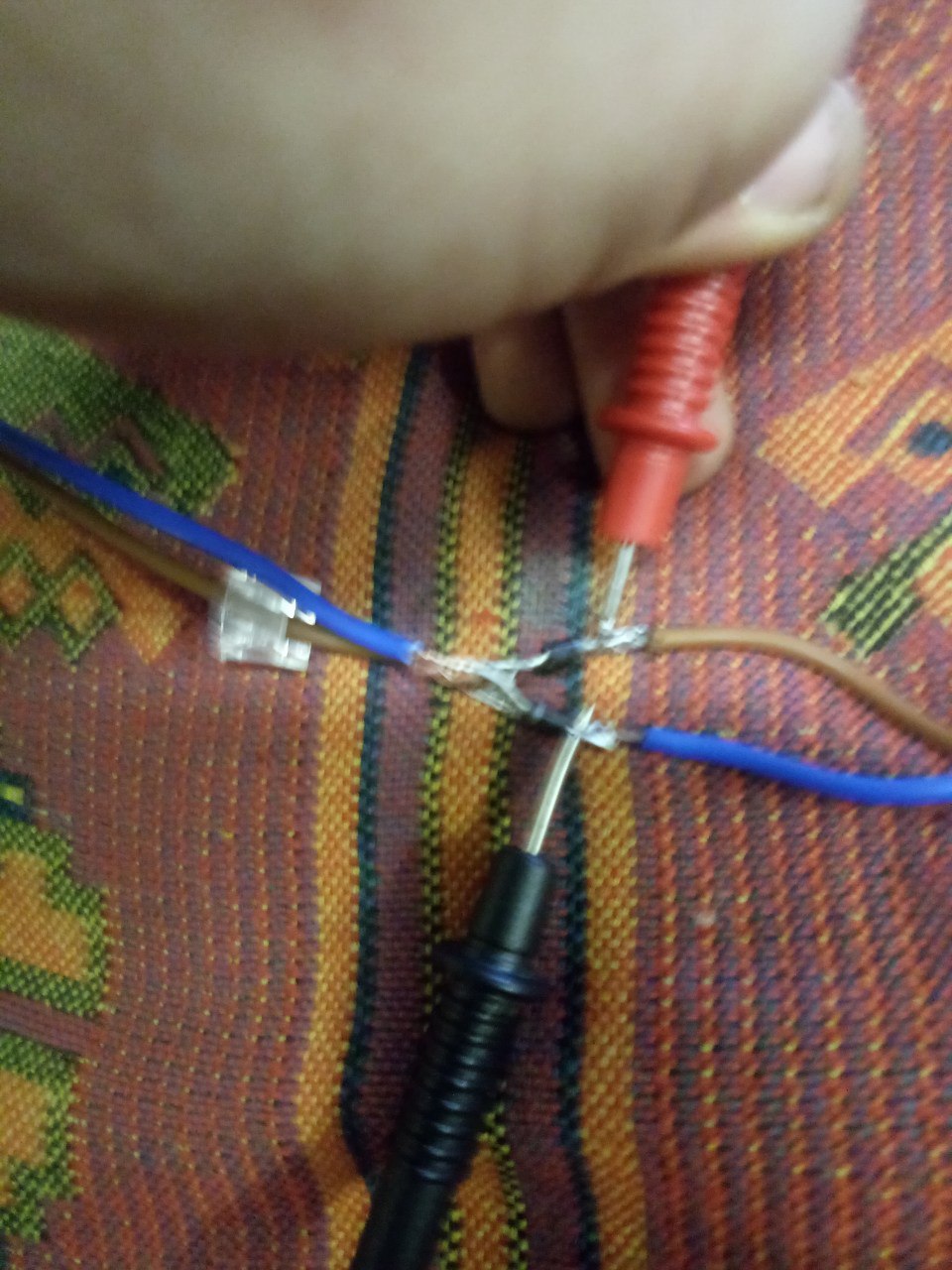

Доброго времени суток! Прошу прощения за детские вопросы, поэтому постараюсь описать проблему, и вопросы в конце какие именно вопросы меня терзают. Имеются диоды, 4шт Fr105, соединены в диодный мост. От сети 220в бытовой, имеем (выпрямлённый ли?) 201в. От 24в переменки, имеем 10в (выпрямлённый ли?). Диоды звонятся в одном направлении, (10-11 кОм) и в обратку не звонятся. Вопросы - 1. Получаю ли я, от таких диодов выпрямлённый ток? 2. Как организовать вместе с транзисторами питалово, ЭМ катушки на соленоидный клапан (24v 10w (0.42a?)), применяя сей мост? Заранее благодарен за ответы на сии вопросы)))
Комментарии: 14
Serjio
ну нижней же полуволны нету?
Vladimir
Конденсатор поставь, вот тогда выпрямится
Anonim
Спалил диод когда паял? Ёмкость, если не сложно, пожалуйста.
Vladimir
Чем больше тем прямее)
Anonim
Но слишком большая может распрямить диод до перемычки)
Kaktys
после моста у тебя пульсирующая постоянка с размахом 0-310в для 220в сети, вольтметр обычный не умеет ее измерять, может показать что угодно, как карта ляжет
Anonim
Рмс мультиметр нужен?
Vladimir
Для 24 вольт и соленоида я бы тысяч 10 не меньше ставил
Kaktys
именно, TrueRMS, ну или измерь до моста на переменке, а после моста подключи мелкий конденсатор и без нагрузки на нем будет постоянки 1.41*Vвхода тогда ты его сожжешь, на него будет подаваться выше 30в постоянки
Vladimir
Ну если переменка 24 давать то естественно, я про выход на 24
Kaktys
вообще соленоиды лучше питать переменкой, например всякие клапаны, они от нее не залипают тогда, а с постоянкой могут намагнится и периодически залипать, но это я на примере клапанов для воды, нупример у меня на поливе в саду они именно на 24в переменки. тут да, если есть 24в AC, то после моста и толстого конденсатора будет за 30+в постоянки, сгорит ... по идее соленоиду пофиг на пульсации, можно и просто мост без конденсатора, пульсирующую постоянку можно коммутировать любым транзистором
Anonim

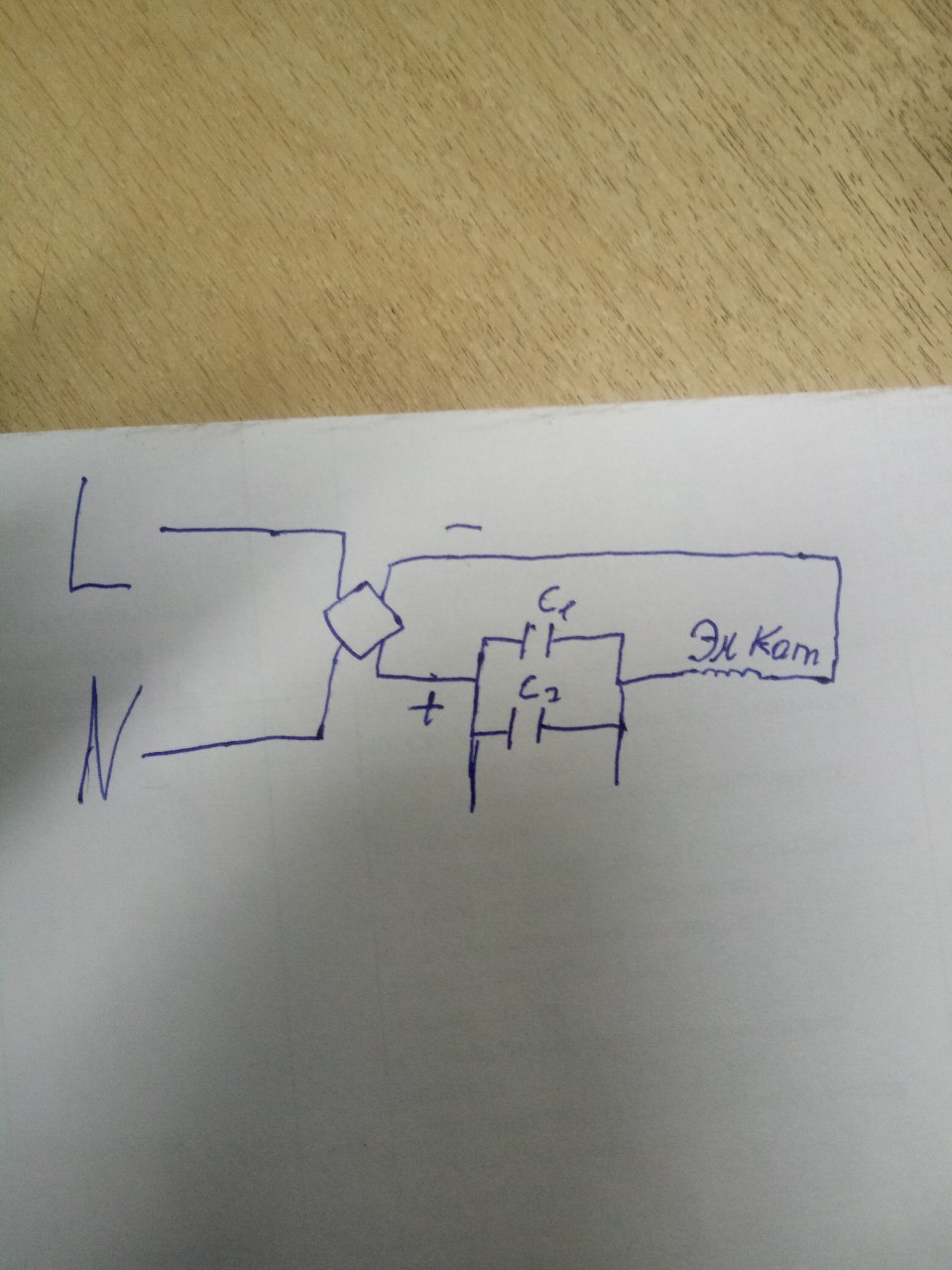

Так можно? Пикрил Ёмкость до 1000uf? Или больше? До 1000uf?
Kaktys
Иди в анархию
Anonim
Тип Кинь плз линк Ок
