Комментарии: 16

1. Anonim

   • 06.03 2020 03:24:46

   Есть специальные платки, которые делают это уже за тебя. Если тебе нужно фиксированное напряжение - будет самое то. На них обычно стоит какая-нибудь stm8

   • Borisgeo

     • 06.03 2020 05:31:07

     Я видел на алике, да, QC тригеры. Нафига там МК только вот? Мне не подходит "готовая платка",мне нужно это интегрировать в свою плату.Вроде как можно по 0.6в на дата линии кинуть, и будет тогда 12В,но это как то тупо,хотелось бы с проверкой поддержки этого самого QC и так далее.Ставить лишний мк под это.....ну такое себе

     • Anonim

       • 06.03 2020 05:33:46

       Ну тогда могу посоветовать только почитать документацию на протокол и эмулировать его самому И насколько я помню qc 3.0 это не просто "0.6v на ножку", там что-то активное

     • Kaktys

       • 06.03 2020 05:39:17

       нет, так оно не работает, там именно протокол, с напряжениями было только для 5в

       • Borisgeo

         • 06.03 2020 05:43:32

         Нет,вы путаете, для стандартной 5V зарядки напряжения должны были выставляются ЗАРЯДКОЙ, что бы устройство знало,сколько ему жрать. И для этого кстати есть куча стандартных микрух,которые эти напряжения формируют. А для QC наборот,УСТРОЙСТВО сообщает зарядке,че ему там надо. И вроде как можно тупо выставить напряжения, но это решение "в тупую", без контроля по току,без проверки, может ли зарядка это дело выдать и тд. В QC 3.0 я как понял вообще с шагом 0.2 выставлять можно,но вот так уже именно какой то протокол свой,да



         • Anonim

           • 06.03 2020 05:52:56

           Это как раз QC 2.0 протокол телефоны так же делают и проверяют дополнительно че там на шине питания приходит qc3 емнип обратно совместимый

         • Kaktys

           • 06.03 2020 05:53:53

           я про это и говорил, QC3 давно уже везде

           • Borisgeo

             • 06.03 2020 05:56:24

             Но,судя по наличию обратной совместимости,я могу спокойно взять 3.0 зарядку и использовать её как 2.0,верно?

             • Kaktys

               • 06.03 2020 06:08:16

               а, в 6 утра протупил, так то да

         • Anonim

           • 06.03 2020 05:59:04

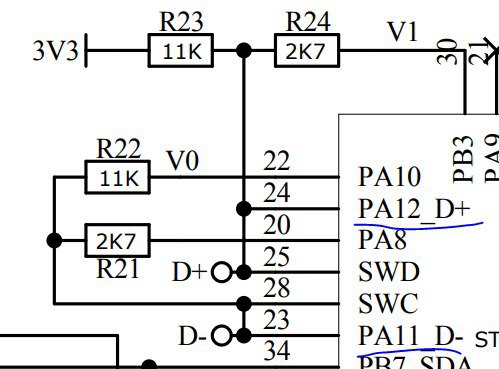

           Да Из девайсов на рынке которые я знаю и которые используют именно питание по QC, а не зарядку - это TS80 паялка. И она именно так выставляет требования http://www.minidso.com/forum.php?mod=attachment&aid=ODIwNnxmZDc1ODViNnwxNTgzNDc0MDQwfDB8MzIwOA%3D%3D



           • Borisgeo

             • 06.03 2020 06:01:05

             Да,я уже разобрался.Ну,видимо это адекватное решение и можно так делать.Эх,жаль выше 18вт зарядки дофига стоят...

             • Anonim

               • 06.03 2020 06:03:46

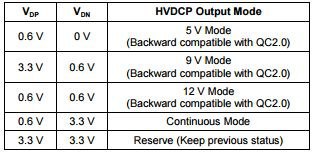

               А QC3 очень смешной протокол Зачем вообще адаптер какой-то выставляешь на d+ и d- по 0,6 вольта дергаешь d+ до 3.3в на 2мс - напряжение увеличивается

               • Anonim

                 • 06.03 2020 06:04:30

                 дергаешь d- уменьшается причем ты не знаешь ничего про шаги увеличения-уменьшения и должен сам контролировать напряжение на шине питания

                 • Borisgeo

                   • 06.03 2020 06:07:16

                   Какая странная,и довольно бесполезная херня то

                   • Anonim

                     • 06.03 2020 06:09:03

                     а ты ожидал лабораторный блок питания с управлением по цифровой шине в зарядке?) я чет тоже раньше думал что там сложный цифровой протокол и всё такое, а на деле тупо дергают линии и меряют изменилось ли чето

               • Anonim

                 • 06.03 2020 06:07:58

                 ой, d+ 0.6, d- 3.3 и подержать 40мс
