Доброго дня. Есть устройство в котором микроконтроллер управляет полевиками, управляющими нагрузкой. И микроконтроллер и нагрузка питается от одного аккумулятора. Иногда бывают кратковременные просадки напряжения и в результате микроконтроллер вырубается. Планируется изолировать микроконтроллер от основного питания и добавить ёмкий конденсатор. Вопрос, как подвести питание к связке микроконтроллер+конденсатор, самое простое - подать питание через диод, но неизбежно падение напряжение на диоде, а хотелось бы, чтобы напряжение питание микроконтроллера было максимально близко к напряжению аккумулятора. Чем в описанной схеме можно заменить диод?
Комментарии: 13
Andrey
идеальным диодом на базе P-FET
Maks
Хиленький акум
Ant
может аккум хороший, но мк запитан не от него, а транзитом от мотора ))
Artem
Проще диод шоттки попробовать Какое напряжение у батареи и у мк?
Nikolay
Написали же - супердиод на базе мосфета. И нечего велосипед изобретать.
Firelander
не факт что голый мосфет будет работать в этой ситуации. Я бы даже сказал скорее всего не будет. Если не брать специальную сборку идеального диода на микросхеме
Artem
Ага. Сначала добейтесь его нормальной работы Голый не будет, тк он в обе стороны проводит
Fait

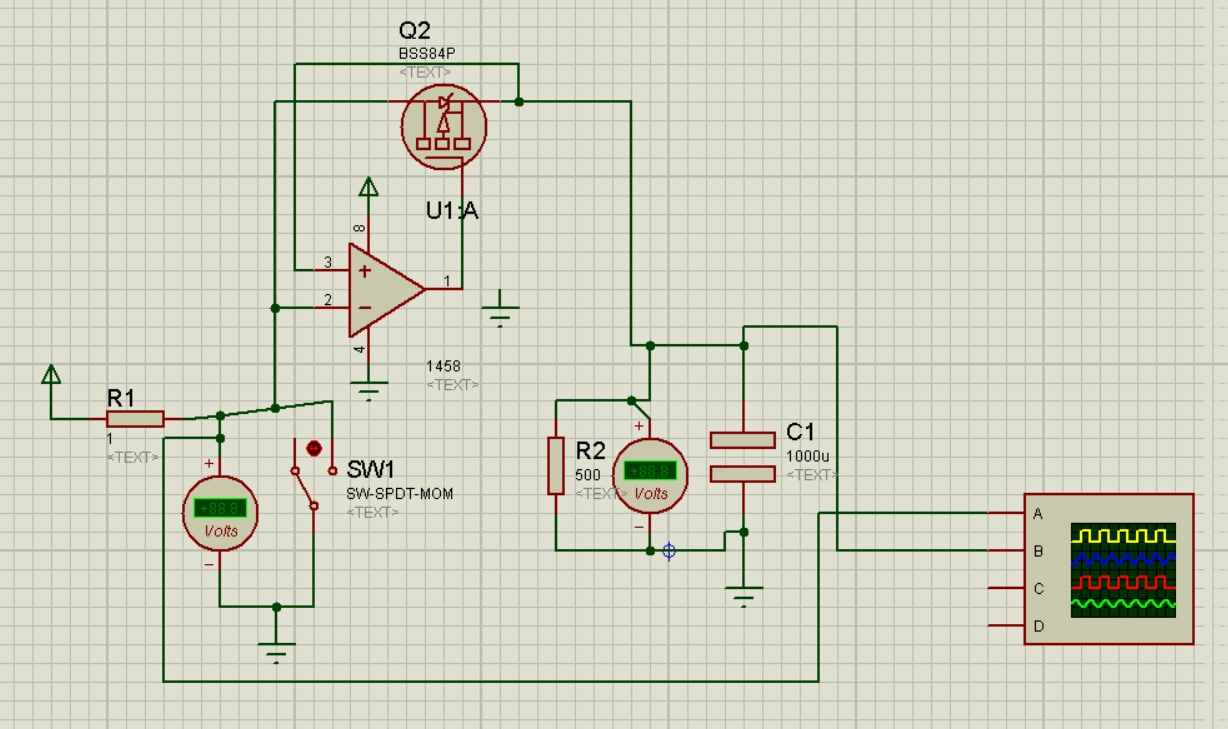

Питание одна банка Li-Po, рабочий интервал 3-4,2 вольта. Накидал в Proteus виртуальный стенд. Хорошо себя показала такая схема. Для текущего момента поставил диод шоттки, для текущей ситуации этого хватило, но на будущее думаю использовать специальные микросхемы или компараторы/операционные усилители.
Artem
А ток потребления двигателем и ёмкость батареи какие? И да, может помочь, если силовую часть и логическую запитать отдельными проводами, которые соединяются на клеммах аккума
Maks
Во, у меня такая же мысль была
Artem
Есть готовые микросхемы в которых внутри "идеальный" ключ Ваша схема очень упрощена, и вредности будет работать нестабильно и далеко не с любым оу
Fait
Там не двигатель, резистивная нагрузка. Просто она сменная и иногда могут подключить нагрузку с низком сопротивлением. Пока думаю на будущее, если подобная задача встретится опять и падение 0,2 вольта будет критичным, то буду использовать отдельные микросхемы или что-то городить. Да, я понимаю, просто посмотреть решил, какие решения можно использовать.
Artem
Если так, то сразу переходите на dc/dc buck-boost А на какое время нагрузка подключается?
