   А тут разве не анализатор спектра нужен?



   • Kostyanskiy

     • 26.01 2023 20:14:13

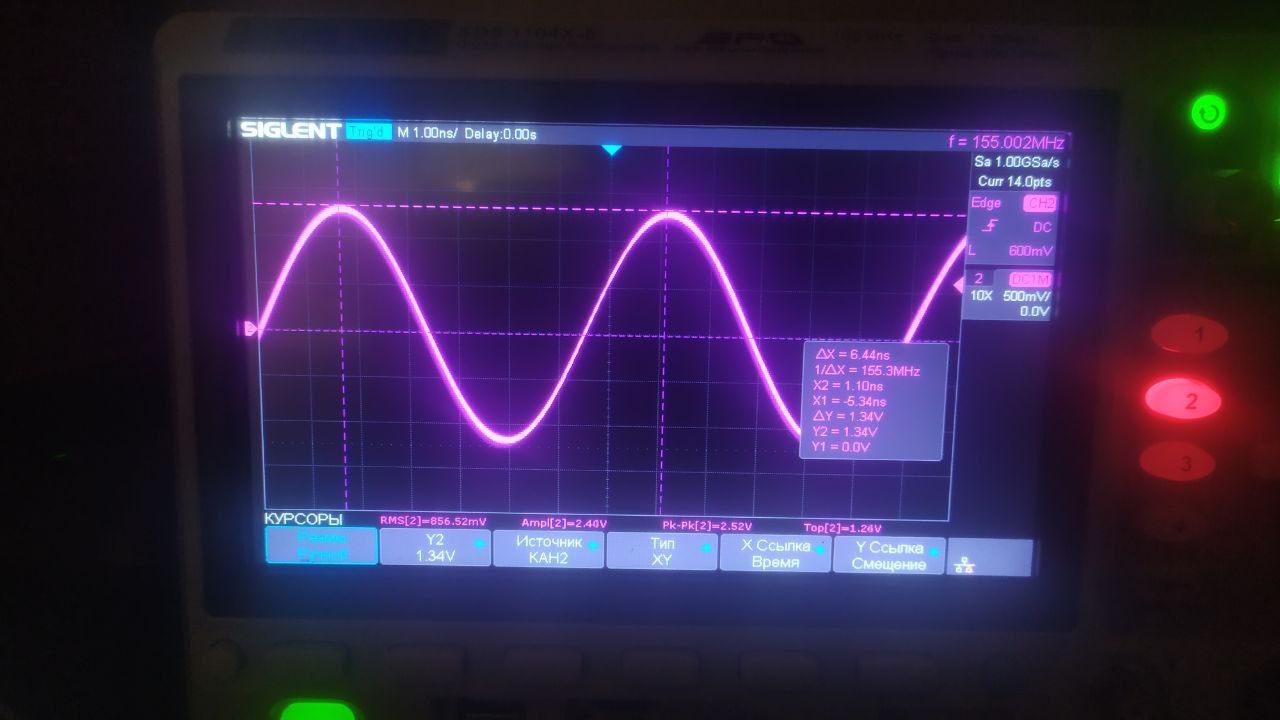

     Мне нужно измерить мощность УКВ передатчика. В данном эксперименте, я измеряю мощность несущей ЧМ

     • Sergey

       • 26.01 2023 20:20:19

       А как амплитуда может не меняться при изменении выходной мощности передатчика? Что-то в консерватории не так..

       • Kostyanskiy

         • 26.01 2023 20:22:49

         У меня такой же вопрос, за ответом я сюда и пришёл

         • Sergey

           • 26.01 2023 20:26:15

           Бгг. P=U*I. I=U/R. Сопротивление не меняется, это эквивалент в 50 Ом. Ток будет зависеть от напряжения. Либо меняется входное напряжение сигнала (амплитуда), либо частота сигнала, тогда, с изменением частоты, изменится реактивное сопротивление нагрузки. Больше вариантов нет.

           • Kostyanskiy

             • 26.01 2023 20:41:15

             Я снимаю сигнал с резистора (МЛТ-2 51R) и считаю мощность по формуле Urms^2/R Где Urms - среднеквадратичное значение напряжения на резисторе. Тогда почему при изменении частоты в коридоре 145 - 160 МГц амплитуда не меняется если изменяется значение реактивного сопротивления на такой широкой полосе частот?

             • Sergey

               • 26.01 2023 20:48:29

               Мне прямо сейчас трудно сообразить, потому что глубокий вечер и я выпил.. Много чая, на сон грядущий. Но могу предположить, что в случае с высокими частотами подсчёт сопротивления и, далее, мощности, исходя из rms не корректен. Тут уже играет роль частота сигнала и активное сопротивление нагрузки, которое с изменением частоты меняется и сильно. А активное сопротивление нагрузки будет зависеть от исполнения этой самой нагрузки и с изменением частоты нагрев на ней имеет полное право меняться. Эквивалент нагрузки фабричного исполнения имеет диапазон частот, в котором он сохраняет свои значения. В случае самодельного эквивалента никто никому ничего не обещал.

               • Kostyanskiy

                 • 26.01 2023 20:51:53

                 Ход ваших мыслей я понял, спасибо, не буду заморачиваться, куплю готовый эквивалент

                 • Sergey

                   • 26.01 2023 20:52:32

                   Рад помочь :)



2. Igor

   • 27.01 2023 06:26:15

   На таких частотах осцилл не помошник, показывает кол-во огурцов на капустной грядке, нужен ВЧ-вольтметр...

   • Yan

     • 27.01 2023 06:41:45

     Это ещё почему? Нормальный осцил всё покажет. Ну и какбэ, товарищ вообще синус смотрит

     • Igor

       • 27.01 2023 08:16:15

       Нормальный, это до 500 МГц, чтоб нормально 145 МГц показал? И желательно аналоговый... А еще есть специальные ВЧ делители для измерения осциллографом...
