Комментарии: 43

1. Z-vladimir

   • 27.01 2023 07:48:31

   Instrument Loop Diagram это схема подключения всех приборов, от модуля, с клемниками всех промежуточных шкафов и клеммных коробок, до клеммников прибора. Контур регулирования не имеет отношения к названию схемы



   • Dzhava

     • 27.01 2023 08:02:42

     А у вас какой нибудь диаграммы нет? Посмотреть что да как?)

     • Rashid

       • 27.01 2023 10:58:15

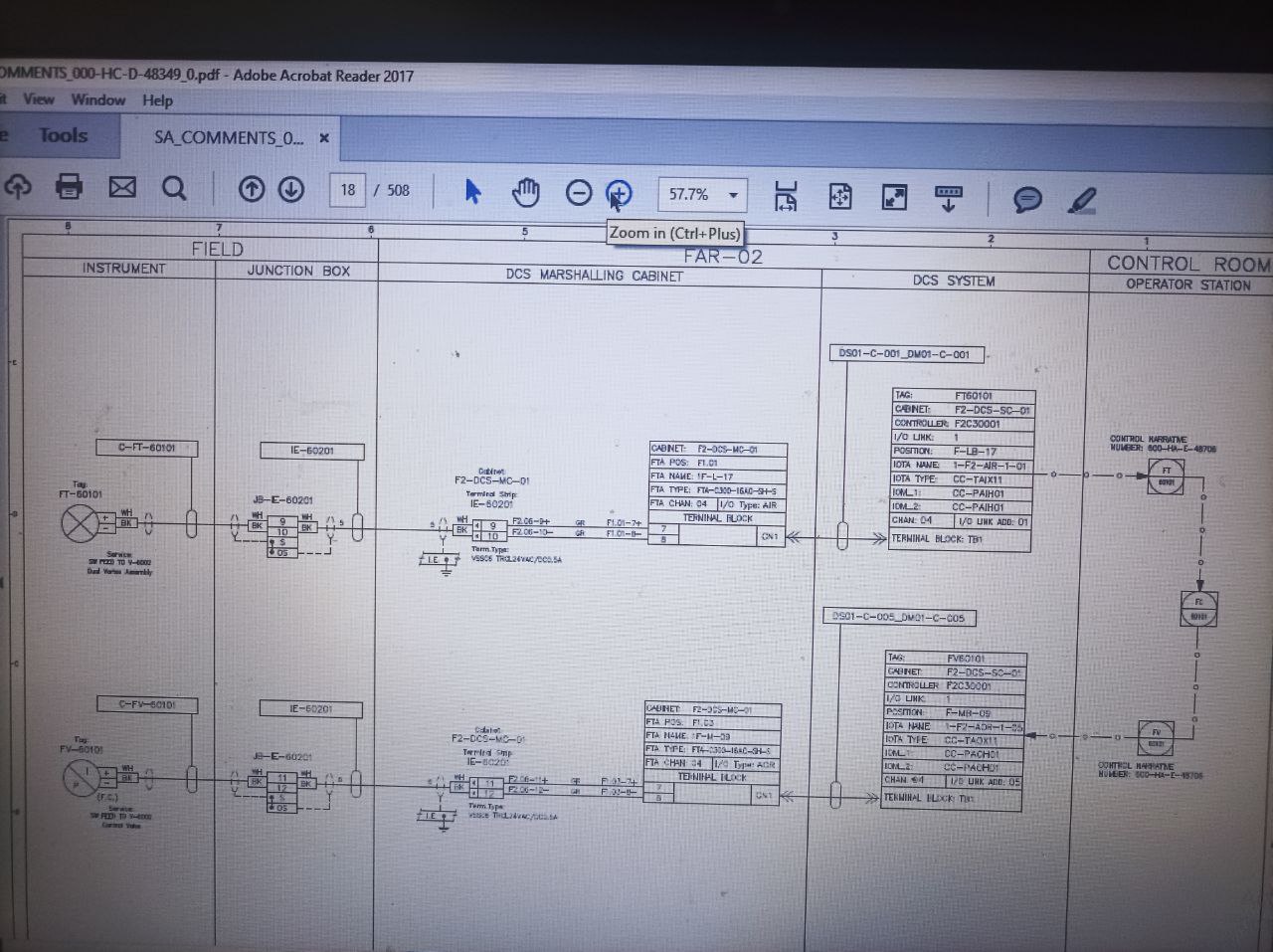

       Здравствуйте, спрашивали про loop wiring diagram? Можно совмещать несколько loopов на одном листе, если идёт от одного прибора, например, аналоговый+ дискретный аларм. Или же аналоговый сигнал AI приходит и он же потом на вторичный показывающий индикатор выводится сигналом AO. Т.е. есть некая взаимосвязь.



       • Dmitry

         • 27.01 2023 12:42:43

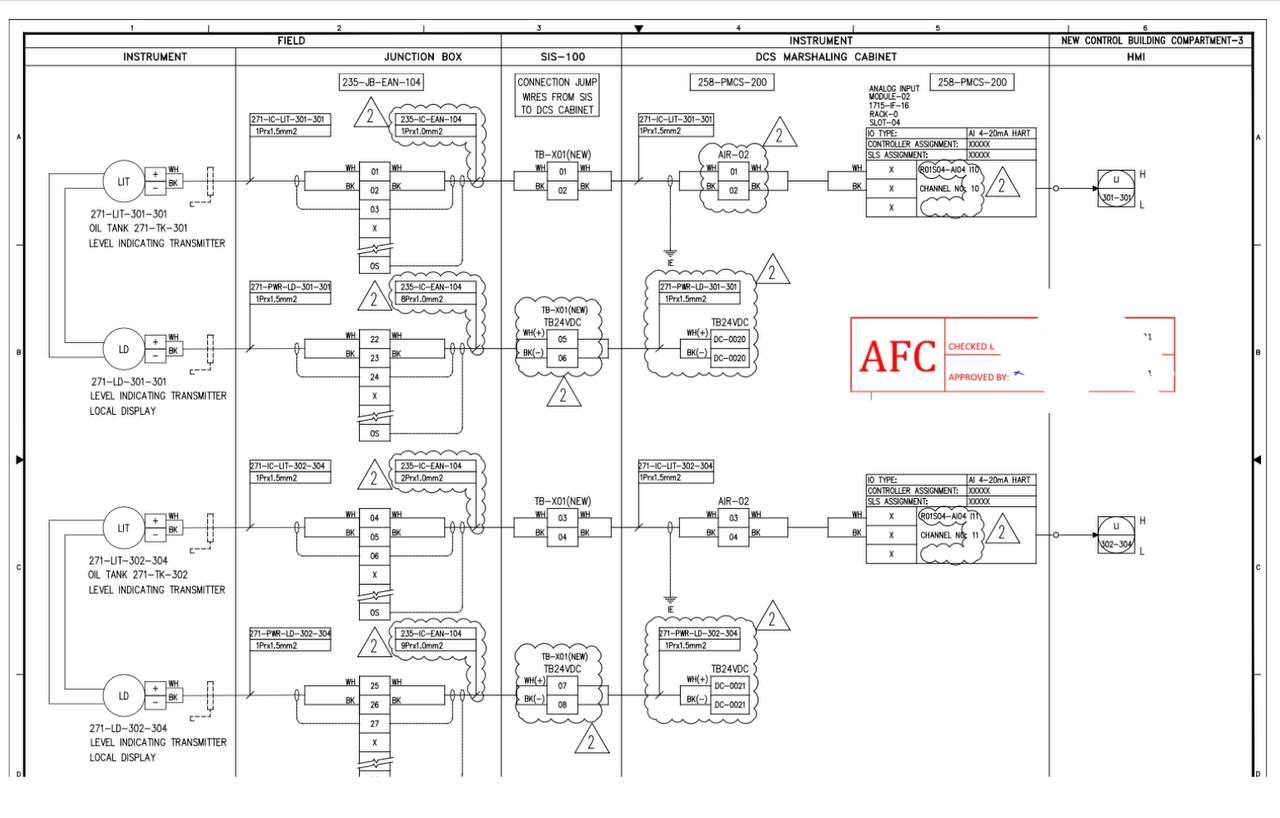

         Вот это loop Смотри Ты кабель с двух сторон землишь

         • Z-vladimir

           • 27.01 2023 12:58:39

           Где там с двух? Одна точка заземления



           • Dmitry

             • 27.01 2023 13:01:59

             А JB не заземлен получается

             • Z-vladimir

               • 27.01 2023 13:07:07

               В данном случает экраны однопарных кабелей соединены с общим экраном многопарного. Так делается если у многопарного кабеля не экранированные пары.

               • Dmitry

                 • 27.01 2023 13:09:29

                 я понял как сделано, просто не видел такого Кабель пришел в шкаф, шкаф на землю, экран тоже Обычно так

                 • Z-vladimir

                   • 27.01 2023 13:11:05

                   А когда в кабеле 10 пар, который еще соединяется с десятью кабелями со своими экранами?

                   • Dmitry

                     • 27.01 2023 13:12:11

                     Да все на землю 10 пар, общий экран на землю, и у каждой пары экран на землю

                     • Dzhava

                       • 27.01 2023 13:13:20

                       А есть вообще иностранный нормативный документ в котором указывается какие документы должны быть в составе проекта? Как наш 21.408-2013

                       • Z-vladimir

                         • 27.01 2023 13:14:28

                         https://instrumentationtools.com/list-of-instrumentation-project-engineering-documents/amp/

                         • Dzhava

                           • 27.01 2023 13:15:02

                           Это я читал)

                         • Dmitry

                           • 27.01 2023 13:15:02

                           У нефтяников свои стандарты

                           • Z-vladimir

                             • 27.01 2023 13:23:49

                             Это design specification что по сути является ТЗ на базе общих стандартов, только переписанный «под себя» где большинство рекомендаций заявлены как обязательные.

                             • Dmitry

                               • 27.01 2023 13:25:43

                               Заказная спецификация

                     • Z-vladimir

                       • 27.01 2023 13:40:51

                       В какой точке на землю?

                       • Dmitry

                         • 27.01 2023 13:44:23

                         Я от датчиков веду 3 жилы и экран, экран на землю в JB, от JB уже многожильный пары экранированные и общий экран и все это уже в маршалинге на землю

                         • Z-vladimir

                           • 27.01 2023 13:44:51

                           А как бороться с разностью потенциалов экранов?

                           • Dmitry

                             • 27.01 2023 13:46:12

                             Никак, я не уверен что земля везде хорошая поэтому только с одной стороны и сажаются на землю экраны

                             • Z-vladimir

                               • 27.01 2023 13:47:13

                               В этом и смысл соединения экранов кабелей одного сигнала между собой и заземление только в одной точке, в панели

                               • Dmitry

                                 • 27.01 2023 13:48:45

                                 Яж не спорю, может оно так и правильней Просто не видел такого Ни в проектах ни в исполнении

       • Dzhava

         • 27.01 2023 12:48:58

         А если 15 приборов то я должен 15 листов делать?

         • Rashid

           • 27.01 2023 12:49:22

           По-хорошему, да

         • Anonim

           • 27.01 2023 14:08:45

           Схема контура измерения/управления называется. На каждый контур своя с указанием маркировки конкретного контура, конкретных зон, шкафов/щитов, клеммников, клемм, обозначений на устройствах. Эксплуатация всегда благодарна за поконтурные схемы, т. к. по ними очень удобно искать и устранять проблему. В отличие от отдельных схем подключения датчиков, отдельных схем подключения модулей ПЛК, отдельных схем подключения промежуточных устройств и перекрестными ссылками между ними. В цеху один лист с полной схемой контура удобнее держать в руке, чем папку макулатуры с перекрестными ссылками.

           • Dmitry

             • 27.01 2023 14:16:11

             А если это каскадный регулятор у которого 6 датчиков и два механизма?

             • Vyacheslav

               • 27.01 2023 14:46:10

               Нужно чтоб А4 и точка!

               • Dmitry

                 • 27.01 2023 14:48:06

                 Да нет, я вот сколько киповцев знаю то даже схем то и нет у них, говоришь сигнал он идёт куда надо

                 • Dzhava

                   • 27.01 2023 14:50:36

                   Счастье если хоть чмотрели в проект)

                   • Dmitry

                     • 27.01 2023 14:51:32

                     Ага Есть такое

               • Berkeman

                 • 27.01 2023 14:56:30

                 А4 неудобно, только а3

   • Alexander

     • 27.01 2023 08:43:20

     Т. е. по нашему схема подключений внешних проводок?

     • Z-vladimir

       • 27.01 2023 08:43:39

       Со стороны прибора экран не соединен, изолирован. В JB броня кабеля заземлена на клемму OS Да, оно именно

       • Berkeman

         • 27.01 2023 08:44:44

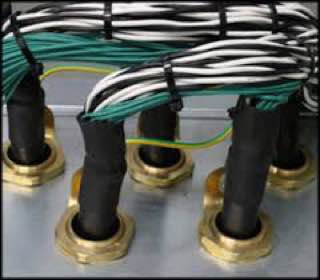

         А, так это броня. Броня разве не через гленду заземляется (через лепесток)? OS общая шинка земли?

         • Z-vladimir

           • 27.01 2023 08:48:31

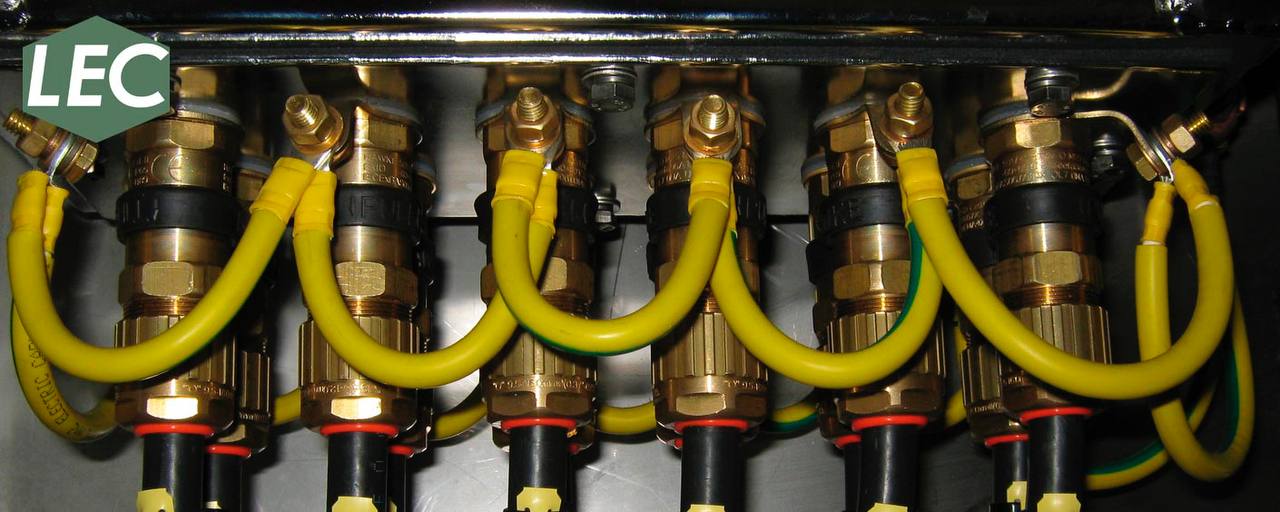

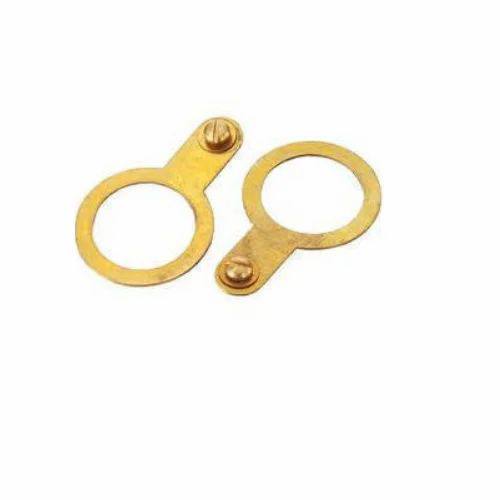

           Гланда дополнительно заземляется через такое кольцо с болтовым соединением. OS какое-то условное обозначение, вроде с броней связано. По факту соединение с заземляющим болтом на корпусе JB, а корпус к шине заземления





           • Berkeman

             • 27.01 2023 08:50:04

             Да, но броня кабеля то в гленде зажимается кольцом внутренним Вот и подумал, что в двух местах заземление идет брони

             • Z-vladimir

               • 27.01 2023 08:52:15

               Да Обычно так, с внутренней стороны



               • Berkeman

                 • 27.01 2023 08:52:17

                 Да-да, и потом идет на общий контур заземления

                 • Katya

                   • 27.01 2023 08:52:45

                   Всем привет

               • Berkeman

                 • 27.01 2023 08:52:52

                 А зачем дважды заземлять? С лепестка гленды, и внутри

                 • Z-vladimir

                   • 27.01 2023 08:57:25

                   Гланда соединяется к JB через герметичную прокладку, но даже если есть хороший контакт с корпусом JB, сам корпус не является заземляющим устройством. Поэтому делают заземление проводом от гланды до шины

           • Dzhava

             • 27.01 2023 09:24:53

             у нас OS это overall shield

             • Z-vladimir

               • 27.01 2023 09:26:22

               Ну т.е броня))
