Комментарии: 16

1. Alexander

   • 02.04 2021 07:29:27

   относительно GND?

   • Derun

     • 02.04 2021 07:29:44

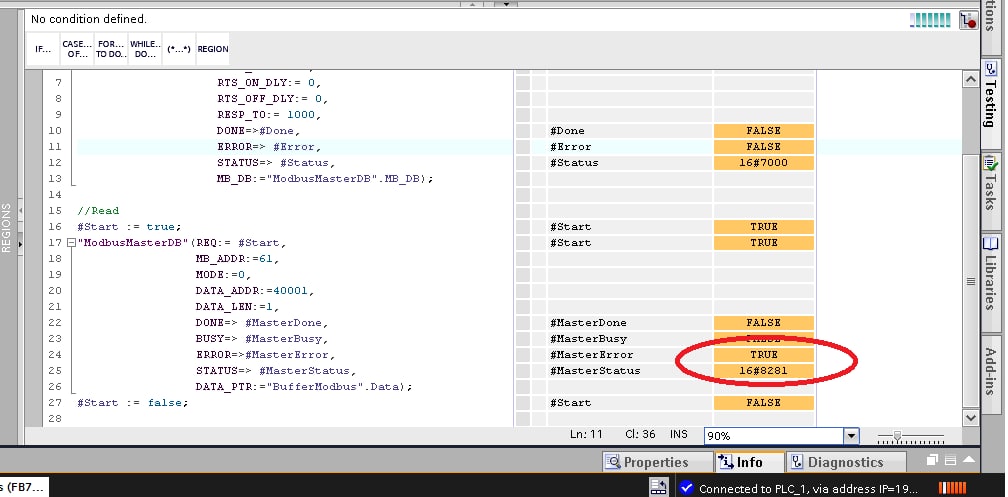

     парни хелп, семен1200 и СМ1241 modbus RTU, тут вроде все ок а тут ошибка



     • Derun

       • 02.04 2021 07:32:42

       для теста подключил МВ8А, подскажите где могу косячить описание ошибки - Negative acknowledgement when writing to module. Check the input at the PORT parameter. This can be caused by the loss of a PROFIBUS or PROFINET distributed I/O module, either by a station power or communication loss or a module pull. но тут вроде все правильно у меня

     • Anonim

       • 02.04 2021 07:41:37

       https://support.industry.siemens.com/tf/pk/en/posts/modbus-rtu-error-16-8281/126739?page=0&pageSize=10 почитай тут, не знаю какие Блоки Modbus_Comm_Load ты используешь

       • Derun

         • 02.04 2021 07:45:42

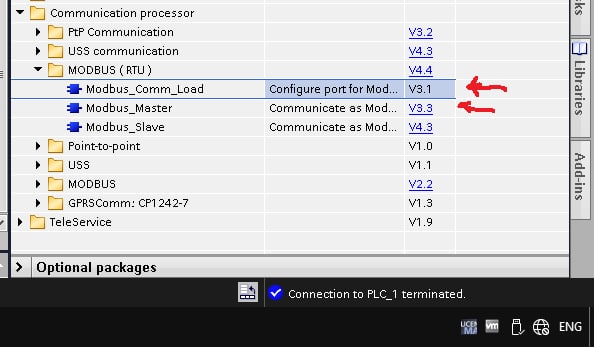

         спс, сейчас глянем, блики которые юзаю



         • Anonim

           • 02.04 2021 07:50:51

           ну если у тебя так Если у вас есть S71200 с собственным коммуникационным модулем, используйте библиотеку Modbus V2.2 из папки Modbus, а не из папки Modbus RTU. то автору это помогло рекомендую проверить и пойти предложенным путем для начала. не за что )

           • Derun

             • 02.04 2021 08:06:48

             спс, поменял режим на 4 - светодиод замигал на СР, копаю далее...

   • Berkeman

     • 02.04 2021 07:30:14

     Да, относительно GND На приборе можно настроить импульсный выхо - активный или пассивный

2. Alexander

   • 02.04 2021 07:32:45

   я бы через делитель попробовал

   • Berkeman

     • 02.04 2021 07:34:44

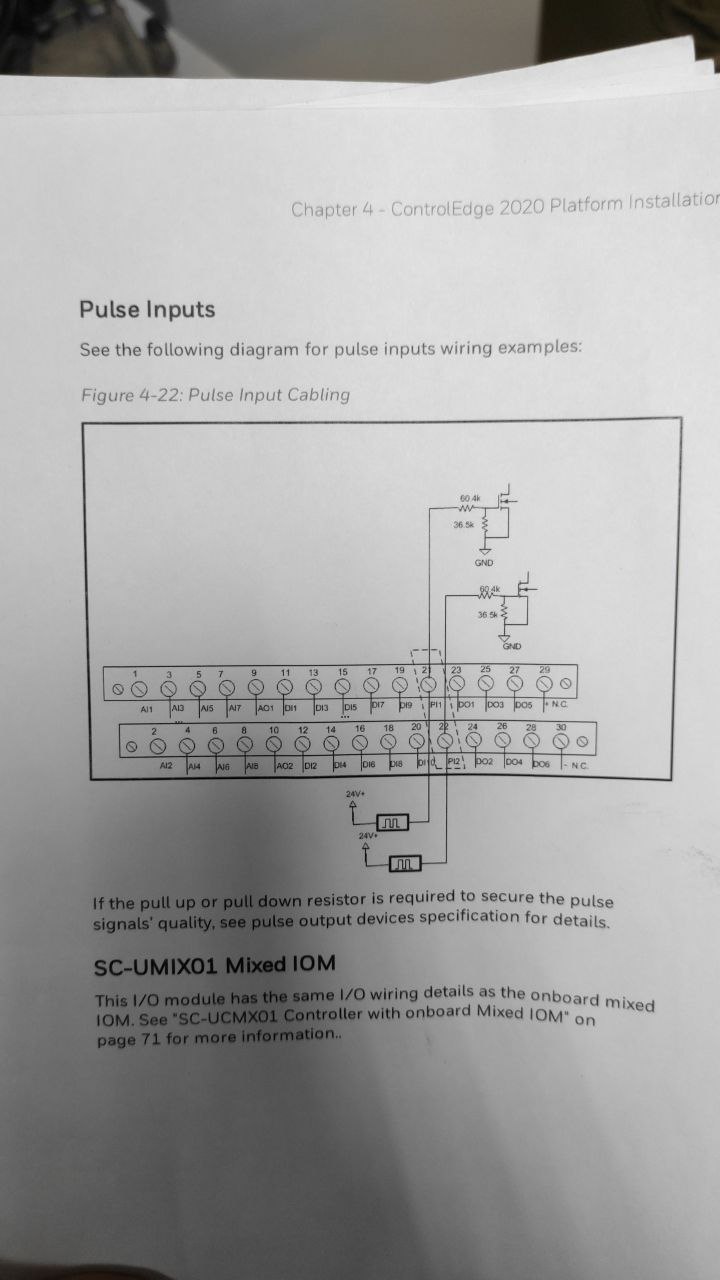

     Т.е. напрямую 24 не желательно? Хотя на схеме входа обозначены два резистора общим сопротивлением 97 кОм

     • Alexander

       • 02.04 2021 07:39:42

       на схеме как раз таки делитель, 60/30, но для входа в мануале пишут 5-10 В

       • Berkeman

         • 02.04 2021 07:44:09

         Что интересно, на стенде с контроллером есть энкодер для имитации импульсов. Так у него тупо два провода - один питание 24В и один уже выходит из него и идет на вход плк

         • Alexander

           • 02.04 2021 08:03:50

           цепь то один фиг нужна..

           • Berkeman

             • 02.04 2021 08:10:51

             В смысле? Он же на сигнальную землю подтягивается. Вот кстати вопрос назрел - сигнальная земля это ведь внутри контроллера. Снаружи ничего к ней не подключается же? Внутри контроллера сигнальная земля к 0 питания контроллера подключается?

           • Berkeman

             • 02.04 2021 08:12:14

             Хотим настроить пассивный импульсный выход на расходомере и на плюс подать питание 24В (не с контроллера) а минус подключить ко входу плк. Главное ничего нн спалить.
