Всех приветствую, может немного не по теме, но. В общем существует такой механизм и нужно его модернизировать, стоит пневмоцилиндр, который весьма жестко работает, дросселирование не помогает, так как быстро изнашивается стопор и позиция смещается, а данный гриппер переносит вакуумом маленькое изделие и естественно в верхнем положении да и в положении установки, любое смещение приводит к не правильному функционированию узла. Есть идеи ?

Комментарии: 19

  1. Nikita

    Шаговый двигатель

    • Jimmy

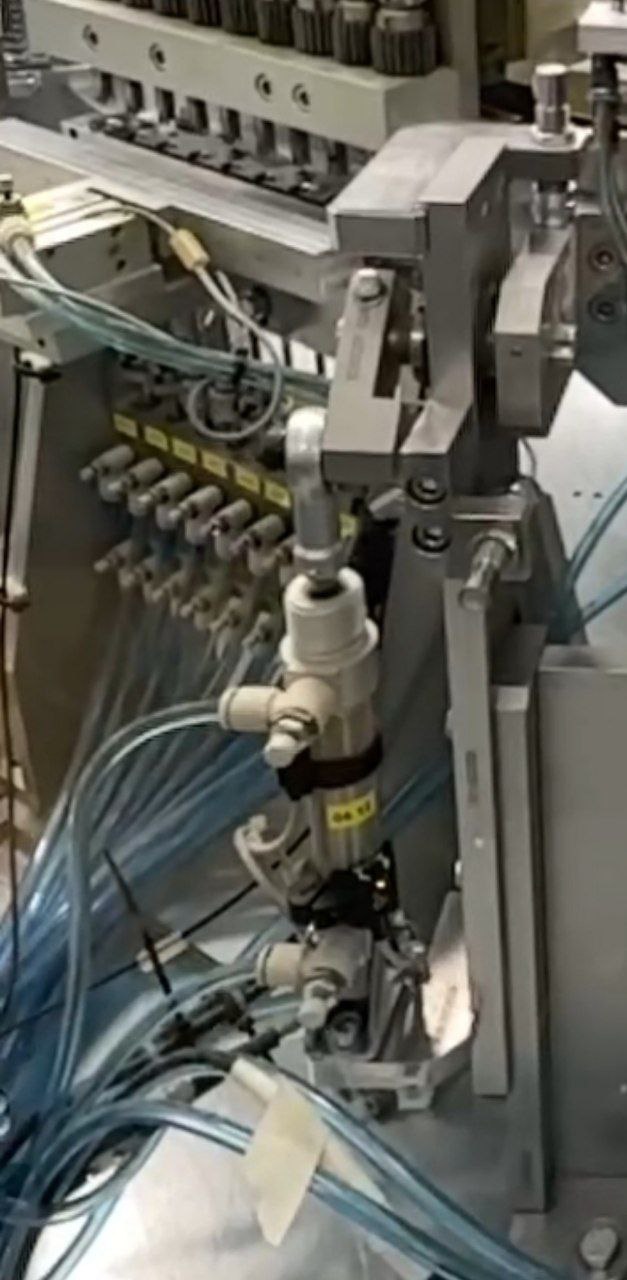

      Так выглядит цикл работы узла

      • Nikita

        Проблема с одним цилиндром?

      • Sam

        А нельзя просто ограничить ход через сам цилиндр? Гайка же вроде есть на конце. Что бы платформа тормозилась цилиндром недоходя до стопора

        • Jimmy

          Нет

          • Sergey

            А там точно щаговик поможет?скорость то в любом случае упадет

            • Jimmy

              Я думаю из-за диаметра вала и гайки, точности не добиться ну и шага резьбы

              • Sam

                Судя по звуку демпфирование в конце хода срабатывает, но цилиндр еще не доконца выдвинулся и поэтому бьет по стопору

                • Sergey

                  Может проще с жёсткостью демпфера поиграться?

                • Serg

                  Всегда рекомендуется не использовать цилиндр в упор по штоку. А так, я бы подкрутил конечные "тормоза" цилиндра и задушил немного подачу.

          • Yuriy

            Что бы погасить скорость в конце Надо какой нибудь пневмо либо магнитный амортизатор

            • Serg

              Ну вообще в пневмоцилиндрах обычно есть конечные амортизаторы с регулировкой.

  2. Rustem

    Есть шестеренчатые пневмоприаоды на 90 градусов поворот. Двигаются быстро, у нас на приводах шаровых кранов на подаче сырья стояли - редко их ремонтировали.

  3. Aleksandr

    Странно, что дроссель не помогает. Если закрыть оба дросселя и постепенно, равномерно оба открывать, работает так же резво?

    • Jimmy

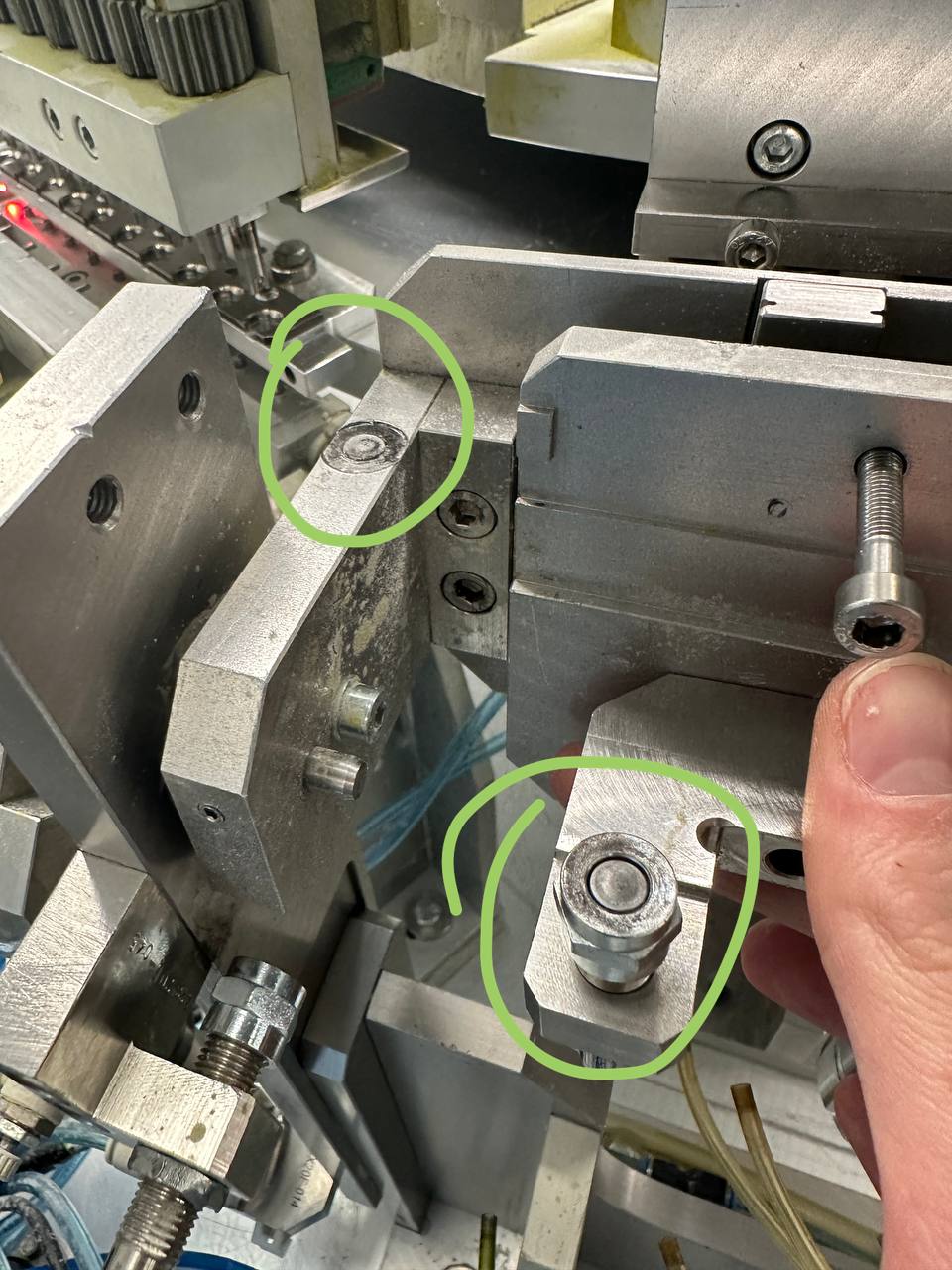

      Тут дело в том, что дальше чем хотелось бы, замедлить нельзя, в цикл машины не попадает А изнашивается вот это и позиция в дальнейшем гуляет

      • Aleksandr

        Если дело в износе стопора, может установить отдельный редуктор, с подбором минимального рабочего давления на данную операцию?

      • Shkiper

        Разорвать ось поворота и вставить какую-нибудь резнометаллическу муфту или добавить более-менее упругое колено Продублировать стопора за пределами рабочей зоны Обеспечить механизм остановки концевиками, непорядок когда что-то стопорится без них

      • Fedor

        Удлинить рычаг за который тянет цилиндр. Длину подобрать чтоб конечные положения механизма совпадали с конечными положениями цилиндра. Цилиндр взять с демпфированием, точный ход подгоняется гайкой на штоке. При работе механизм будет уперт не в ограничители, а в концы цилиндра.

        • Yuriy

          Любители ST оценят )
