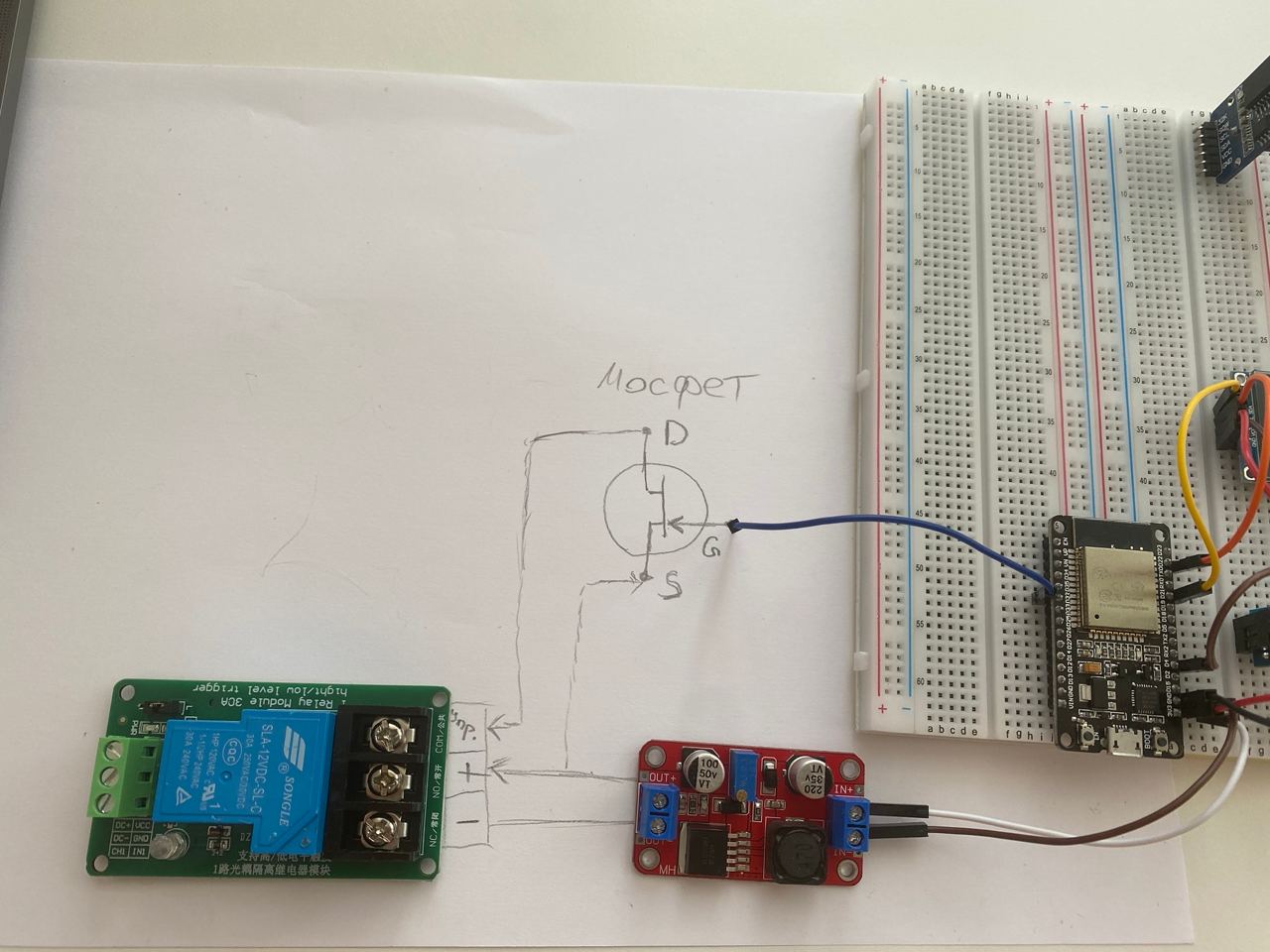

Всем привет! Подскажите новичку в правильном ли направлении двигаюсь или нет есть микроконтроллер esp32 с напряжением пинов 3.3v есть реле (для высокой нагрузки) управляемый от 12v Чтобы их подружить обзавелся повышающим dc-dc преобразователем Нормальный ли этой подход?:(фото 1) Ток от управляющего пина отправить на преобразователь. С положительного выхода преобразователя разветвиться на контакт и питания и управления На сколько я предполагаю запитывать реле перманентно имеет смысл при использовании в режиме hight (изначально замкнутом) Или все же лучше (фото 2) Преобразователь запитать от от контактов питания esp32 (не от управляющего пина). Реле перманентно запитать от преобразователя, а пином микроконтроллера открывать затвор мосфета который бы брал ток с преобразователя и направлял на контакт управления реле Какой из вариантов можно считать лучшей практикой? Есть ли более практичные альтернативы?
Комментарии: 22
Bulochka
пиздец тому пину, что ты так подключишь к преобразователю, вот что подскажу, пожалуй.... второй вариант не лучше, он просто правильный.... и у него есть несколько вариантов исполнения, не мосфетом единым как бы.... и добавь диод к реле, если мосфетов не как у дурака фантиков
Serge
спасибо!
Bulochka

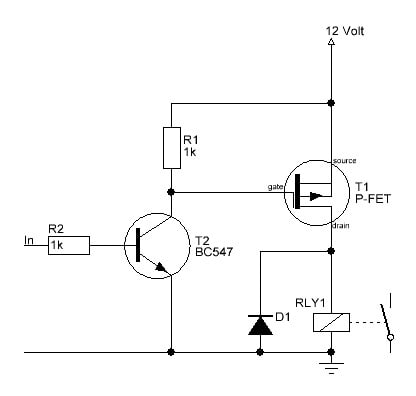

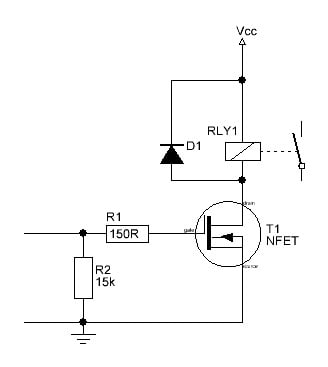

твой случай
Anonim
Пиздец как сложно. Можно просто взять оптрон и резистор ну и диод
Bulochka
кому что сложно.... кто-то и посрать не в силах
Bulochka

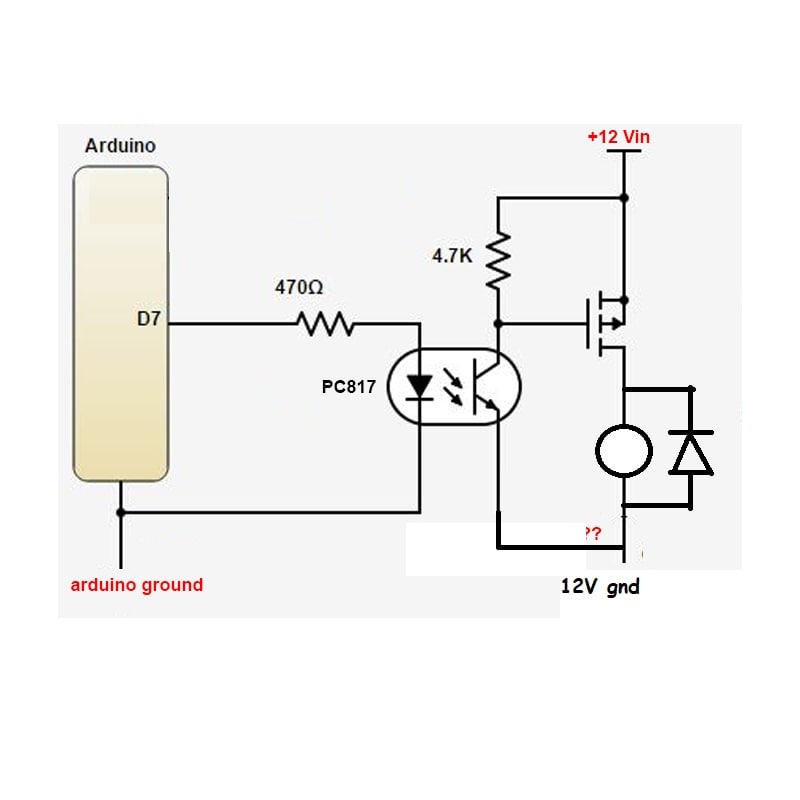

тут настаивают дать тебе что полегче, т.ч. держи....
Maks
В каком месте это полегче?
Region0123
Это, так сказать, правильнее и безопаснее. Но я бы просто транзисторами обошёлся :)
Serge
Для общего развития - а что именно бы произошло с пином? На него каким-то образом пошел бы ток? Можете посоветовать что почитать чтобы было понимание На сколько понимаю - упускаю что-то важное и базовое
Anonim
У пина есть максимальный пердел тока который он может выдать. То есть ты бы его преобразователем перегрузил и с большей долей вероятности он сгорел бы
Maks
Кто пердел?
Anonim
Ампер напердел
Serge
У меня была мысль на счет пропускной способности пина, смотрел сколько потребляет реле, но преобразователь не учел Спасибо! Хорошо, учту
Anonim
У тебя преобразователь повышающий. А нога низковольтная. Значит на ней ток будет в 4 раза больше чем с 12 вольтной линии
Bulochka
опустим тонкости и.... допустим реле надо 50мА.... ты такой - о, на пине как раз 50.... 1) это предельный, максимальный, заоблочно-нежелательный ток, не надо так.... 2) проникнемся духом электротехники и прикинем, реле 12в, 50мА.... итого имеем 12*0.05=0.6Вт.... а теперь тоже самое для пина 5*0.05=0.25Вт.... добавим сюда КПД преобразователя, что в лучшем случае будет около 70% крайне поршивого качества, если можно так выразиться.... получим примерно 0.15Вт на пине после преобразователя.... ну так, скажем, путь размышлений первоходов дуруинщиков чем дальше прогресс, тем более примитивные грабли на пути будущих разработчиков умных домов, автопилотов звездолетов и прочих межпространственных лифтов
Serge
Согласен, достаточно глупое упущение По этому и решил сначала поинтересоваться чтобы понять вектор для изучения
The
есть питание, и пин для управления
Bulochka
читай вопрос, картинки всегда посмотреть успеешь
Bulochka
у пинов есть простое понятие - максимальный ток.... в твоём случае он вроде чуть меньше 50мА, т.к. этого не хватит для реле - пин просто будет "замкнут".... и это без прочих тараканов.... коих очень много запомни твердо и четко - пины для управления, передачи\приема управляющих сигналов, а не для питания чего-либо
Serega
datasheet на свой МК почитать, в частности - какой он ток выдерживает и сравнить с тем током, который Вы на него повесить собирались...
Bulochka
дядь Серёж, этот зеленый нонейм всегда такой?))
