Вот вы бля, дай только пальцы о клаву почесать ))) Вот опять вам заезженная тема ))) Про ИБП ))) Кто сталкивался с расчётом 2х и более трансформаторов на ИБП ? ))) На ОДНОМ ИБП в одной цепи ))) А ? Как вам темка ? ))) Сдулись ? )))
Вот вы бля, дай только пальцы о клаву почесать ))) Вот опять вам заезженная тема ))) Про ИБП ))) Кто сталкивался с расчётом 2х и более трансформаторов на ИБП ? ))) На ОДНОМ ИБП в одной цепи ))) А ? Как вам темка ? ))) Сдулись ? )))
Комментарии: 32
Ogurezzz
Да ну тебя. Задаешь вопросы по теме чата...
Vga
Ваще безобразие!
Tiny
Иди флуди в чат по электронике
Aleksey
для ответа недостаточно информации
W1ruus
))) Хорошо...
Aleksey
и вообще у меня дипломная по двигателю была, причем асинхронному, а ты тут за трансформаторы хочешь
W1ruus

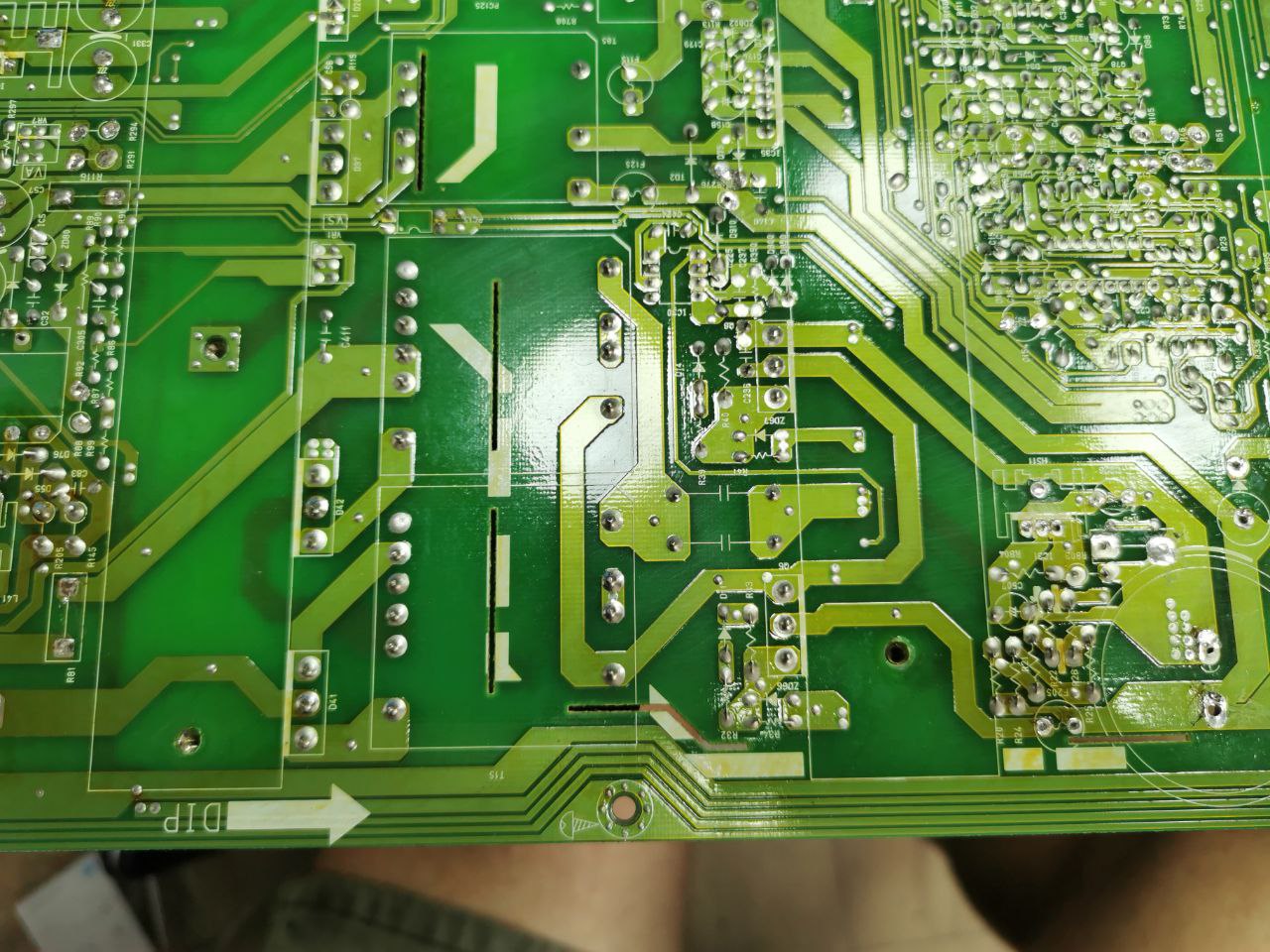

Один ИБП, два транса, один вход, один выход, не важно какое расключение в схеме, Грубо говоря два транса на одну нагрузку... Подобную схему я увидел в большой плазме от Самсунга... Вот данный кусочек платы...
Aleksey
однофазные?
W1ruus
Трансы одиннаковые !!!
Aleksey
не, мне тигра там подавай, льва, а тут мышь укрощать трансы только в голубой устрице одинаковые,
W1ruus

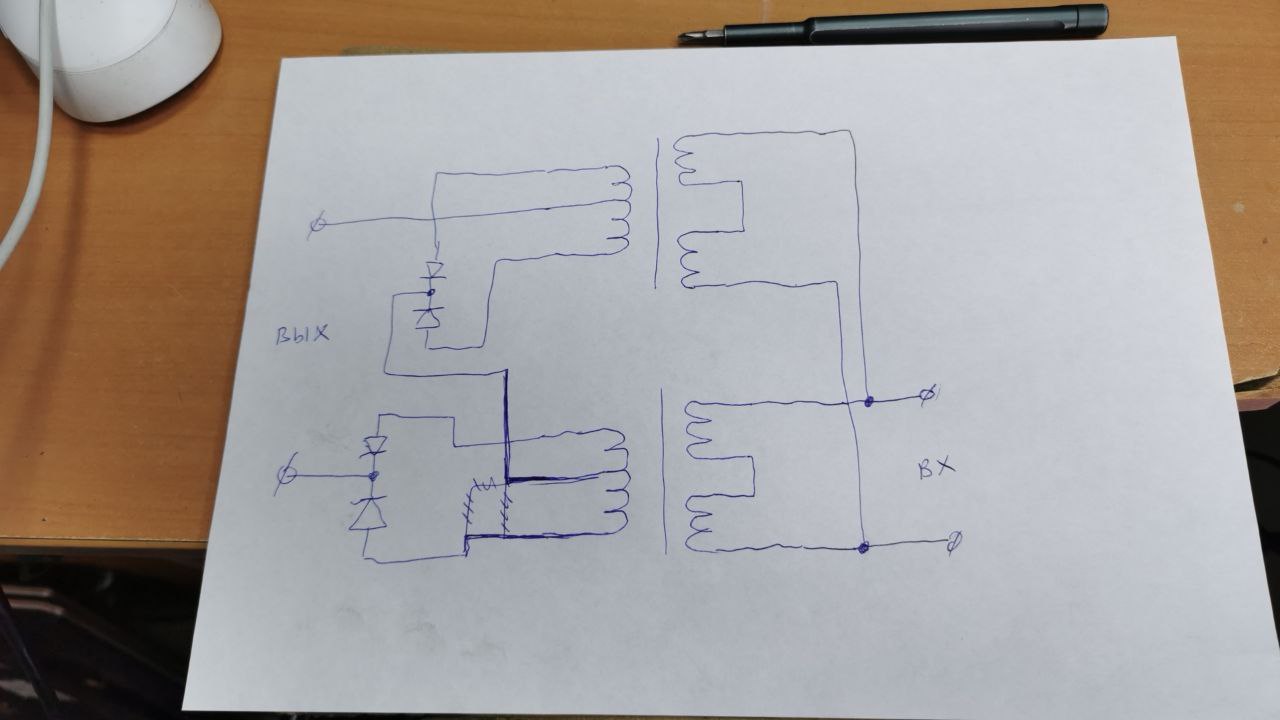

В данной варианте вот так реализовано... Если честно я не до конца понимаю вторичку... Первичка стандартная, два транзюка, драйвер и шим...
Andrey
последовательно же
Aleksey
а направление намотки определил?
W1ruus
Понимаешь как расшифровать вторичку на пальцах ? Нет, направление не определял, в данном случае оно сильно важно ?
Aleksey
подозреваю что да
W1ruus
Я не понимаю зачем в верхнем по схеме трансе диодная сборка...
Andrey
видимо там такое напряжение, что для одной сборки многовато, воткнули две последовательно
Vga
Оно всегда важно
W1ruus
В импульсниках да, это я знаю...
Vga
А чего тут не понимать? Два комплекса "обмотка-выпрямитель" включены последовательно
Vga
Маловато двух транзюков чтобы два конца первички качать
W1ruus
По схеме так, даже на фото платы прослеживается...
Vga
Полумост. "Вход" 220 чтоль?
Aleksey
К теме тошибовских даташитов и onsemi, обратили внимание, что тошиба и onsemi в плане микроконтроллеров спецефически автомобильные производители зализяк?
Vga
Всегда и везде, когда контактируют две обмотки а по-русски?
Aleksey
Без общего сердечника
Vga
Фазировка в любом случае важна
Aleksey
Там все по руски, кроме одного слова, зализяка - железка Естественно, но фазировать через сердечник, когда хотел его уменьшить не вариант же?
Vga
Хотя да, тут похуй как раз благодаря избытку выпрямителей. Важна только фазировка половинок обмоток Фазу вообще-то сигнал имеет, а не сердечник)
Aleksey
А они сфазируются полумостами Естественно сищнал, но синхронизация через сердечник идет
Vga
Видимо габариты, вероятно в высоту ну вот здесь можно было просто обмотки трансов включить последовательно, без выпрямителей между ними, и тогда нужно было бы фазировать трансы друг с другом
Aleksey
Технологически для этого нужно отслеживать направление намотки, в варианте с отводом с середины на полумосты тебе это пофиг же То есть не только уменьшение габаритов, но и удешевление комплектующих и процесса сборки
