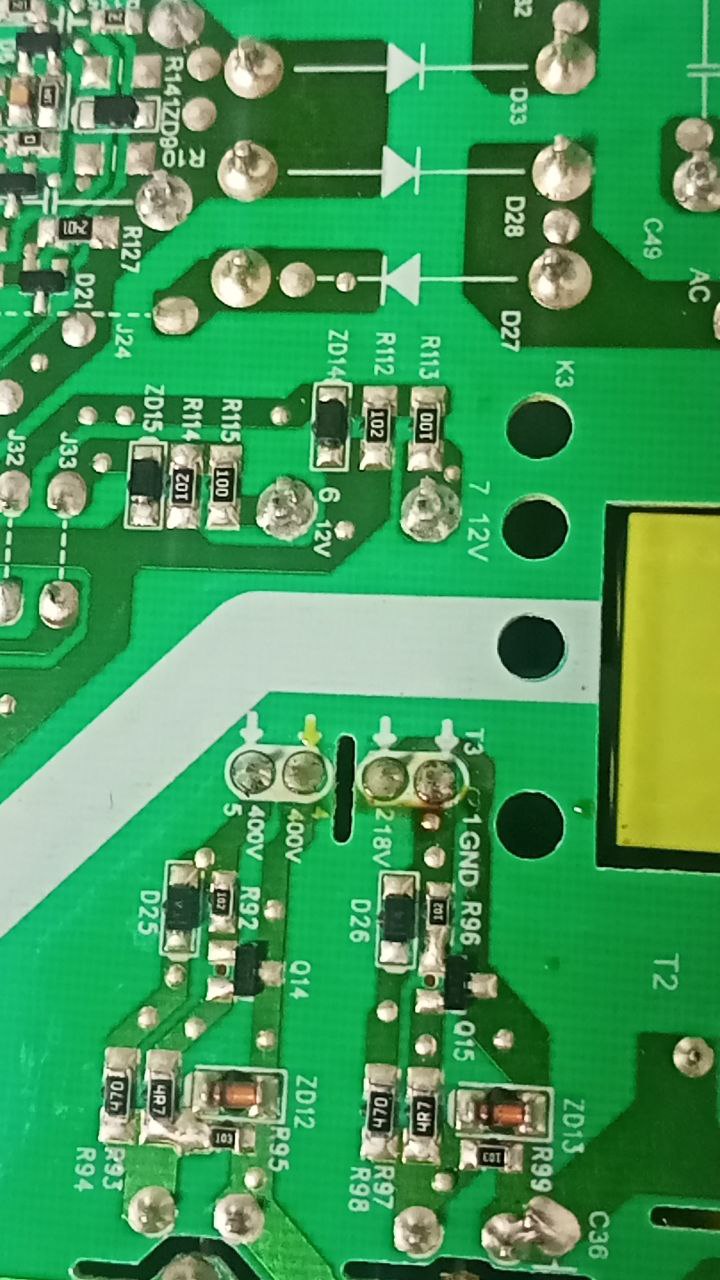

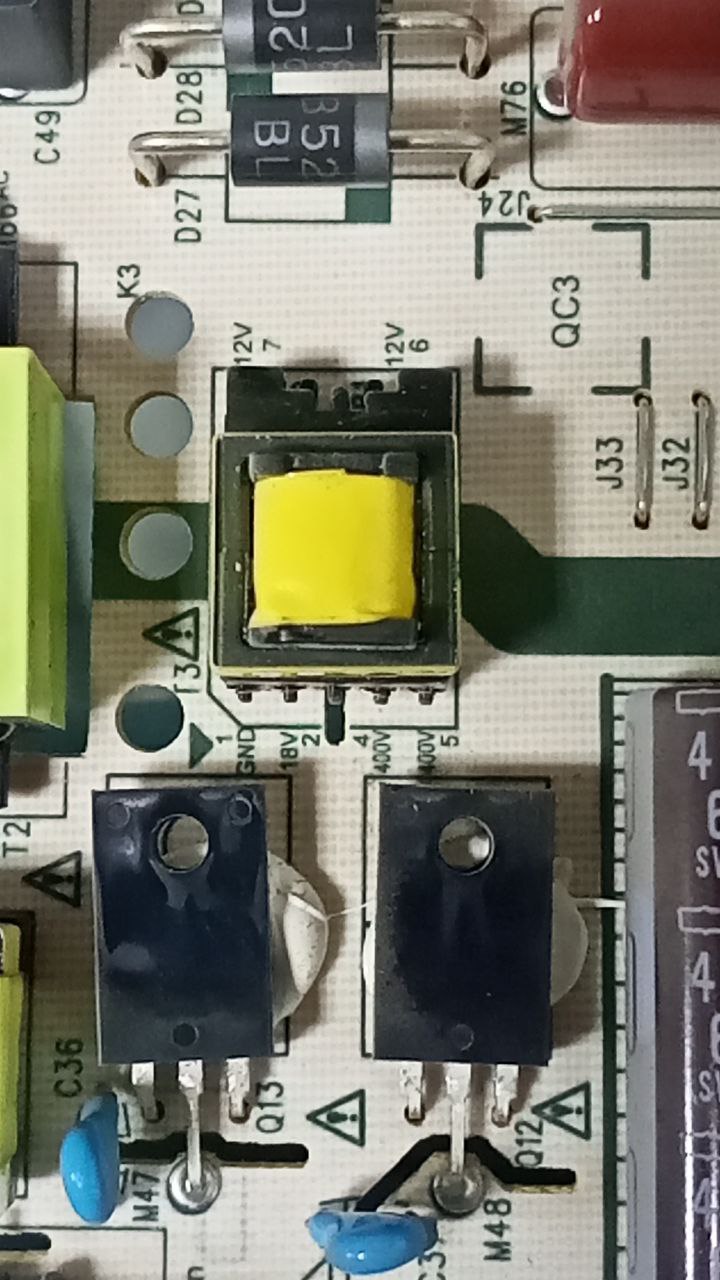

Господа. Скажите если данная деталька не звонится вообще никак. Я же правильно понимаю она в обрыве. Это же обычный маленький трансформатор. Это нижняя сторона платы под этой деталькой. На входе нет 400 в и на выходе соответственно двенадцати тоже нету.
Комментарии: 20
Maks
Это трансформатор импульсный. Мб, не те выводы звонишь? Не часто горят И там вч
Dzhonni
Я не помню чтобы у меня когда-нибудь перегорали трансформаторы. Такое вообще возможно? У кого было такое же? Я его вдоль и поперёк перезвонил. Под разными углами диагоналями. Явно его под замену. Просто интересно почему буквально до вот этих чёрных типа транзисторов доходит 400 вольт а после куда-то теряется.
Th0r
Потому что шим дохлая
Dzhonni
Думаешь ШИМ?
Bulochka
клучеги закрыты.... почему бы это, хммм.... до них доходит, а после них тишина, хммм.... наверно провод плохой или предохранитель сгорел)
Dzhonni
Ключи-то закрыты это понятно. Ну почему у трансформатора нет никакого сопротивления и вообще ничего нету.
Bulochka
ну, чо сказать-то.... прегрелся, ушел в насыщение, ибанул
Dzhonni
Хотя нет, на двенадцативольтовом конце показывает минимальное сопротивление
Maks
Можно выпрямить попробовать и на мультик По высокой тоже должно где-то быть. Хотябы на килоомах
Dzhonni
Вообще ни на каких омах килоомах
Maks
Ну значит все, в обрыве
Dzhonni
Ну ты меня расстроил. И я в печали
Th0r
Нет, это только один из вариантов. За 10 лет работы только один раз был дохлый трансформатор
Dzhonni
Вот я про это и говорю что сам не помню когда у меня были где-то сгоревшие трансформаторы. Как правило какие-нибудь конденсаторы или диоды.
Bulochka
трансформаторы не обязаны "звониться", у обмоток есть сопротивление и оно бывает и сотни ом.... я надеюсь ты знаешь что делаешь)
Maks
Ты бля чем меряешь после ключей?
Dzhonni
Я так понимаю осциллографом нужно мерить?
Maks
Правильно
Dzhonni
Нашёл схему сегодня починю одним мультиметром А может быть не починю.
Th0r
Осциллом проверяется, генератор можно с того же осциллом взять или однократный импульс с батарейки \ лбп проверить
