Народ, подскажите. Имеется посудамойка. На дисплее ошибка датчика бака (прессостата). По факту все датчики живы. Есть подменная плата. Проверил. Датчики подключены через резистивные делители к оу MCP6004. Далее выходы к контроллеру. Ради интереса перекинул оу толку ноль. Как и предполагал. Делители проверил обрывов нет. Дорожки целы. Просадки по линии 5в тоже нет. Генерация у мк есть. Pic18f4680. Может просто "битый мк" или его часть. Подскажите свое мнение

Комментарии: 12

  1. Yan

    Ну, вообще, 3-й. Зависимость тока через канал от напряжения на затворе Плату перекидывал? Работает или нет?

    • Vasil

      И третья тоже, даже скорее она, да

    • Ilnar

      С другой платой пмм работает, ошибок по датчикам нет

      • Vasil

        Если на камень всё приходит, что должно, а камень не алё, то дело в нём

      • Yan

        Питание опампа в норме? Что на выходе при сработке прессостата?

        • Ilnar

          Питание в норме, если точнее. Их питает стаб. 7805 в корпусе soic. Нет возможности проверить что на выходах прессостата. Это и не требуется они с другой платой работают, проходят все циклы

          • Yan

            Не, на выходе операционника при сработке прессостата

            • Xxx

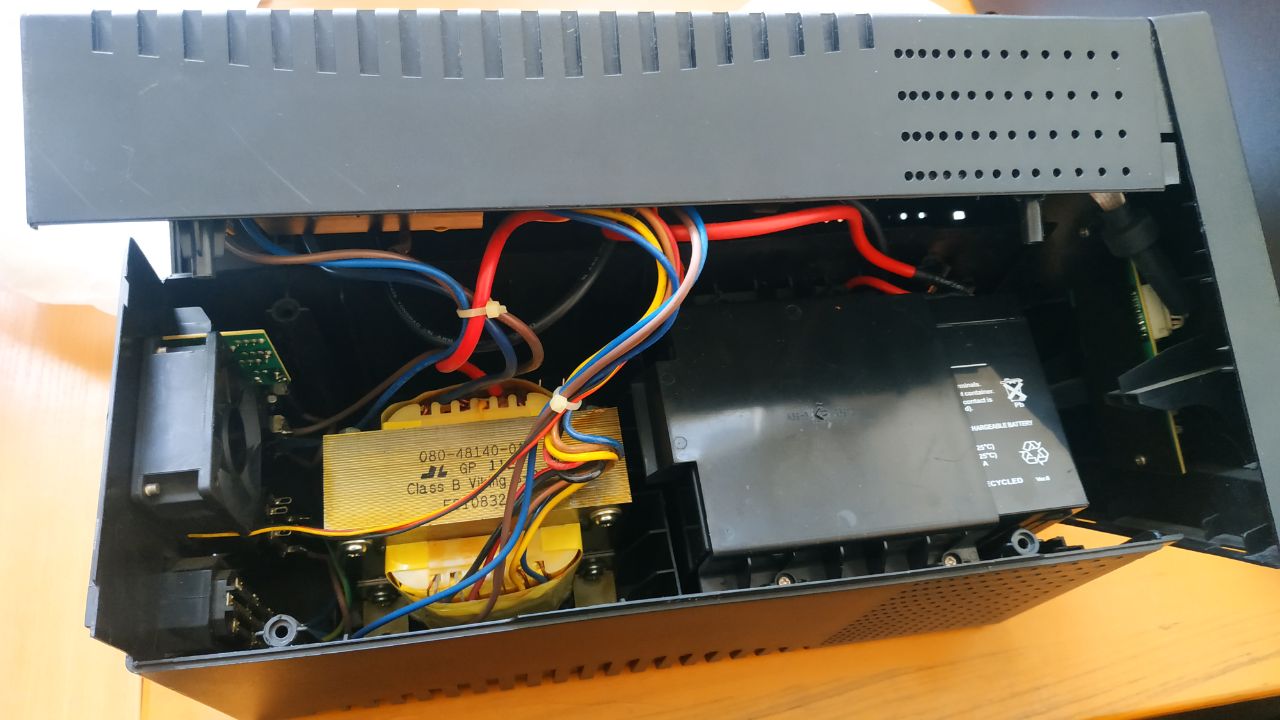

              Добрый день. Подскажите, есть ИПБ и в простое в нем трансформатор греется до очень горячего состояния. Это считается нормой ? :) При этом вентилятор не работает. Включается только при переходе ИБП на батареи.

          • Yan

            Резисторы делителя исправны, трещин в пайке нет?

            • Ilnar

              Его тоже поменял, поставил с рабочего. Позже поставлю новый для 100% уверенности Эффекта не дало Трещин нету, сопротивления в норме, совпадают с рабочей платой.

              • Yan

                Ну, надо смотреть что на выходе опампа при сработке, ну и условия возникновения ошибки, т.е. как контроллер обнаруживает ошибку

                • Ilnar

                  Спасибо за подсказки, проблема все таки была в мк. Перепаял с донора, заработал Чутье не подвёл
