Тогда могу использовать либо первый либо второй вариант ,верно ? А какой лучше ? Через диф , с разрывом ноля получается , или второй вариант через обычный автомат и без разрыва ноля ?
Тогда могу использовать либо первый либо второй вариант ,верно ? А какой лучше ? Через диф , с разрывом ноля получается , или второй вариант через обычный автомат и без разрыва ноля ?
Комментарии: 44
Viktor
Гугли TN-CS и переделывай под него свой второй вариант. Сорри не второй, а первый Разделяй PEN до дифа, на диф рабочий ноль веди, и перемычку ДО дифа кидай на своё заземление. Вот
Vadim
Правильно пониматю , простыми словами - раздваиваю ноль до дифа, один ноль на диф, другой соединяю со своим заземлением ?
Vadim
Вот так ,да ?
Vadim
А на розетку тогда что получается ,не нужен трехдмльный провод , т.к. 0 и земля в одном проводе ?
Kirill
Парни, подскажите, каким проводом от полосы заземления в щит вести
Rus
Равным вводу
Kirill
Спасибо
Viktor
Зависит от силовых твоего щита. И минимум 10мм2
Kirill
Щит на одноэтажный коттедж 4 комнатный) Буду всю проводку менять И ввод тоже)
Rus
Заземляющий контур, включая его проводниковую составляющую, не испытывает постоянные нагрузки, как фазная и нулевая части. Поэтому сечение заземления, как того требует п.1.7.126 ПУЭ, определяется следующим образом ("точка отсчета" - сечение фазного электропроводника):
Eco1
Не могу вспомнить формулу расчета сечения из количества комнат
Kirill
Ахах, по нагрузкам я уже расчитал, все норм
Vadim
Это если грозозащиты нет и не планируется. В противном случае минимум 16мм².
Eco1
Да это не будет заземление. Это зануление Эээ. Грозозащита отдельным контуром делается же
Vadim
Она соединяется с ГЗШ.
Viktor
Ну в промке ее запрещено объединять... Хз как в быту
Kirill
В домах в вру гзш спокойно ставится
Viktor
А я что, говорил, что не ставится?)
Domenik
Что под словами ,» полоса заземления» вы имеете ввиду?
Kirill
Оцинкованная сталь соединяющая контур заземления
Domenik
Т.е. заземляющий проводник, так?
Kirill
Так
Domenik
Тогда не менее 6мм2 по меди
Vadim
Наверно глупый вопрос ну извиняйте, не электрик ) как понял все остальное оставляю как есть , и на розетку пойдёт и ноль от дифа , и заземление объединённе с землей и фаза соответственно ...
Vadim
Ну что , будет хотя бы два одинаковых ответа по поводу вариантов ? а то так и получается не пришли к общему мнению
Viktor
Если что, он программист)
Vadim
Угу, я про это и говорю. Виктор предложил наилучший вариант, без шуток.
Viktor
Тогда будут другие проблемы)
Vadim
Когда б в нашей жизни их не было. :-))
Viktor
Ну РН то в его схеме нет, ты должен был это учесть. Лучше уж контур подпалить, чем свою электротехнику
Vadim
Хм. РН для меня — отдельный разговор, за рамками схемы заземления, поэтому я даже не обратил внимания на его отсутствие в схеме... А вот если ты спалишь контакт заземления у себя, то в итоге останешься с тем же самым висящим в воздухе нулём, смысл тогда вообще делать повторку? :-))
Viktor
Наилучший вариант, - сразу от столба тянуть рабочий ноль и заземление. Заземление обьединить со своим контуром, и раздать на шину PE, ноль на счетчик
Andrew
или не объединять заземление с контуром)
Viktor
Нахер тогда он нужен?)
Andrew
а он и не нужен
Viktor
Не нужен, если у столба есть повторка.
Andrew
у линии она и есть
Viktor
Не всегда, и часто в плохом состоянии
Vadim

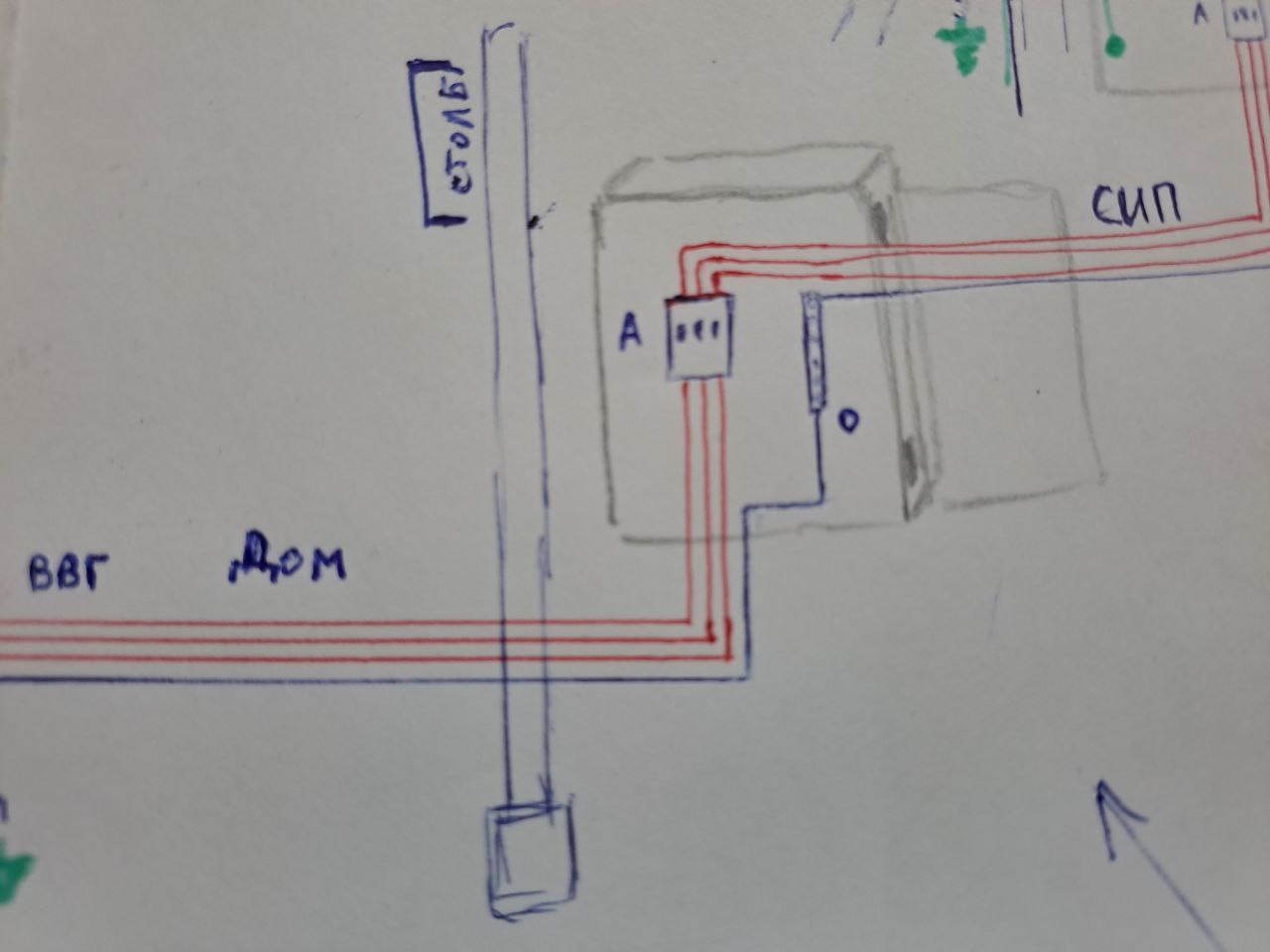

От счётчика уже к сожалению проложена проводка 25метров (3фазы и 0), Заземление осталось в уличном щитке , и протянуть теперь его отдельно до дома нет возможности, поэтому сделали свое заземление у дома ..
Viktor
Да блин, не заводи шарманку "если белый медведь с крокодилом встретится".. Тогда до дифа разделяй, и пользуйся
