Есть кто работал с ОВЕНовским ПИДом STD_PID? У меня почему-то регулятор начинает работать после переключения из ручного режима в авто только после того, как поменяешь уставку SP на какую-нибудь другую. А до этого стоит на минимуме, хотя расхождение между входом и уставкой большое.

Комментарии: 13

  1. Nick
    • 25.11 2023 07:05:08

    У меня работал нормально Покажи код

    • Zhenya
      • 25.11 2023 07:06:41

      PMIN=0,5 PMAX=1

      PMIN=0,5 PMAX=1 ...
      • Nick
        • 25.11 2023 07:08:13

        А квадратики ?

        • Zhenya
          • 25.11 2023 07:11:09

          Вверху скрина начальные значения Проверялось на давлении. PV=3, SP=7. Выход регулятора был 0,5 до тех пор, пока не поменял SP на 6 и потом обратно на 7 и только после этого пошёл работать

          Вверху скрина начальные значения Проверялось на давлении. PV=3, SP=7. Выход регулятора был 0,5 до тех...
          • Nick
            • 25.11 2023 07:14:49

            А библиотека откуда ? Не припомню название

            • Zhenya
              • 25.11 2023 07:15:18

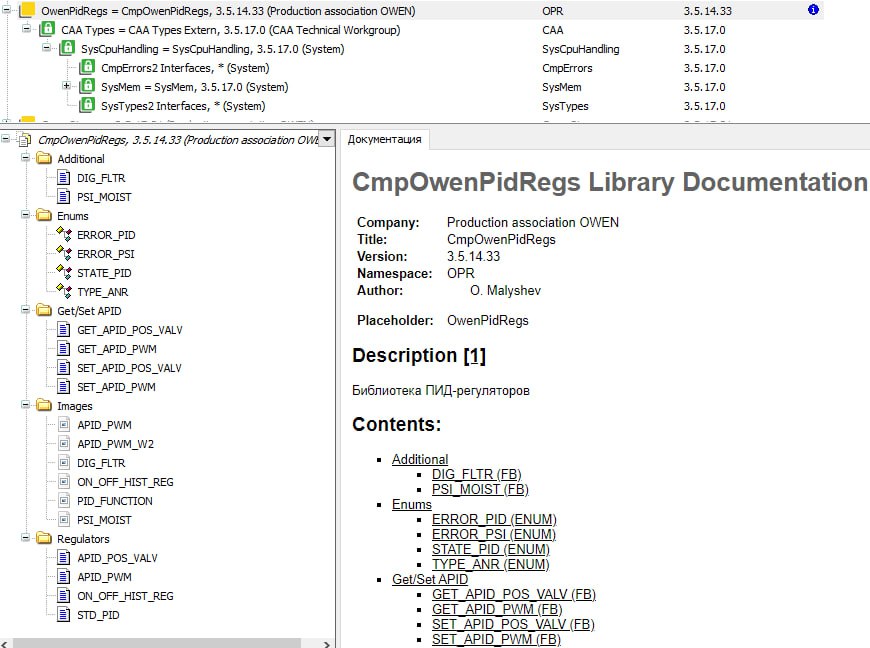

              Овеновская CmpOwenPidRegs

              • Nick
                • 25.11 2023 07:15:29

                Версия

                • Zhenya
                  • 25.11 2023 07:16:00

                  v3.5.14.33

                  • Nick
                    • 25.11 2023 07:16:12

                    Это codesys

                    • Zhenya
                      • 25.11 2023 07:16:16

                      Да, версия библитеки та же

                      Да, версия библитеки та же ...
                      • Nick
                        • 25.11 2023 07:16:43

                        А нужно библиотеки Дерево библиотек открой

          • Nick
            • 25.11 2023 07:23:10

            И vsp не нужно
