Комментарии: 19

1. Mezzo

   • 21.01 2024 15:53:43

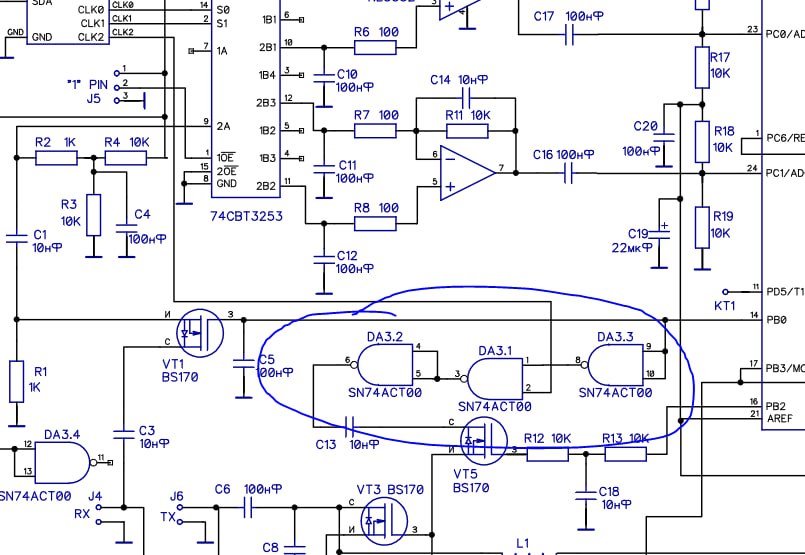

   Ну вот зачем ебланиты рисуют схемы в обратную сторону? Что тут приходит на третий и первый элементы?

   • Sergey

     • 21.01 2024 15:54:22

     так компактней получилось

     • Mezzo

       • 21.01 2024 15:54:53

       Ниразу Смотри внимательно Вообще неоправданно

   • Sgtraf

     • 21.01 2024 15:55:24

     на 3.1 - 7 МГц , еще не разобрался синусоида или прямоугольник, На 3.3 скорее всего сигнал Enable

2. Sergey

   • 21.01 2024 15:55:24

   первый и третий инвертируют сигнал. второй "сравнивает"

   • Mezzo

     • 21.01 2024 15:56:40

     Я не про это Сравнивает первый

     • Sergey

       • 21.01 2024 15:57:05

       если их развернуть, транзистор VT5 нужно правее ставить. и всё последующее. так компактней.

       • Mezzo

         • 21.01 2024 15:59:28

         Нет, просто так же провод провести, как и сейчас на входе 3.1 Так что вообще неоправданно А чтоб было ещё лучше - транзистор опустить и конденсатор справа завести

3. Samuil

   • 21.01 2024 16:02:17

   Похоже на детектор фронта

   • Sgtraf

     • 21.01 2024 16:02:25

     Короче, что они инвертируют это все понятно, для чего эту систему туда воткнули, все таки я так понимаю чтобы TTL уровень получить на выходе

     • Sergey

       • 21.01 2024 16:04:20

       На второй другая полярность на вход идёт.

       • Mezzo

         • 21.01 2024 16:05:04

         Что значит другая полярность И может на первый?

         • Sergey

           • 21.01 2024 16:09:48

           у первого и третьего входы соединены. они просто инвертируют. из нуля делают единицу, из единицы делают нуль. я про эту полярность. на второй проходит другой полярности. без первого и третьего будет не правильно работать. и да, DA3.3 создаёт уровень TTL.

           • Mezzo

             • 21.01 2024 16:13:57

             У второго и третьего И зачем мне базу повторять? Я спросил что такое другая полярность

           • Sgtraf

             • 21.01 2024 16:14:22

             Там стоит на входе синтезатор частоты у него амплитуда падает при повышении частоты, я так думаю они из-за этого поставили эту систему https://youtu.be/fsYQ3MWN5KU

           • Sergey

             • 21.01 2024 16:18:08

             не. здесь сигналы идут с микросхем. тут амплитуда не падает.

             • Mezzo

               • 21.01 2024 16:18:11

               Тут просто три элемента конструктивно нужно

             • Sgtraf

               • 21.01 2024 16:19:00

               на второй вывод 3.1 идет сигнал полезный (Мгц'ы) он и преобразуется на выходе

               • Mezzo

                 • 21.01 2024 16:19:48

                 Тут просто нужно сложить 2 сигнала, но один чтоб был инвертирован. Ну и после инвертор, чтобы убрать инвертирование Но схема говно И рисовал ее идиот
