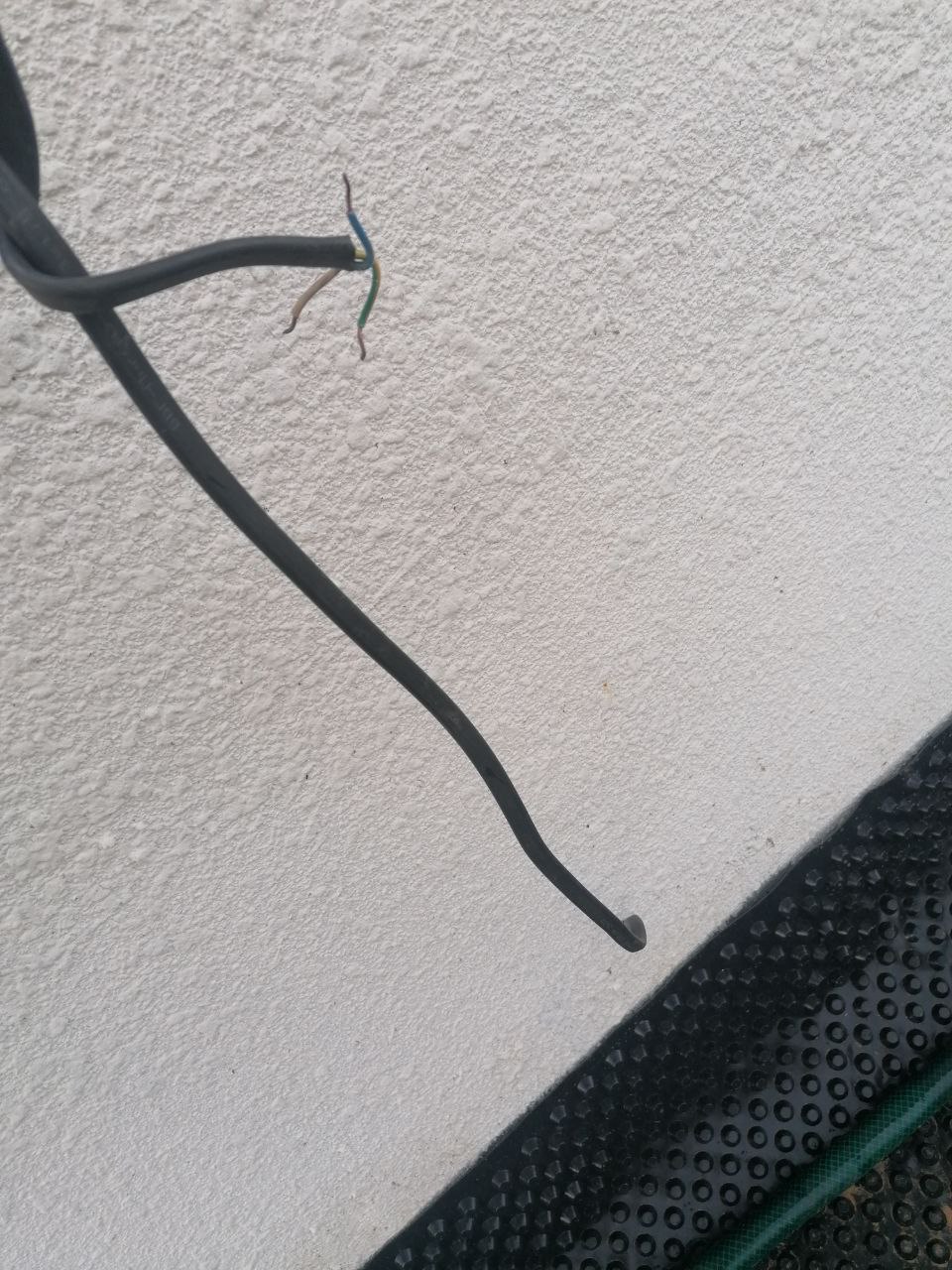

Здравствуйте. Подскажите по заземление частного дома. Дано вот провод 3 жилы и какой то штырь из земли. Как это правильно подключить?
Здравствуйте. Подскажите по заземление частного дома. Дано вот провод 3 жилы и какой то штырь из земли. Как это правильно подключить?
Комментарии: 44
Dmitriy
Между проводами 380?
Stanislav
Очень надеюсь что все таки это просто 3 жильный провод на одну землю соединен где то))) мультик в руки ещё не брал. Но даже если это окажется три земли которые надо к этому штырб как то прикрутить не пойму там просто забито что ли было ы
Dmitriy
Фаза, ноль, заземление. Сколько киловат выделели на ваш частный дом?
Artem
Судя по фото ампер 15 максимум )))
Dmitriy
Похоже на 1.5 квадрата. На весь дом? Бред.
Ivan
Болт с гайкой присутствует на конструкции?
Dmitriy
А провод этот куда идет ?
Stanislav

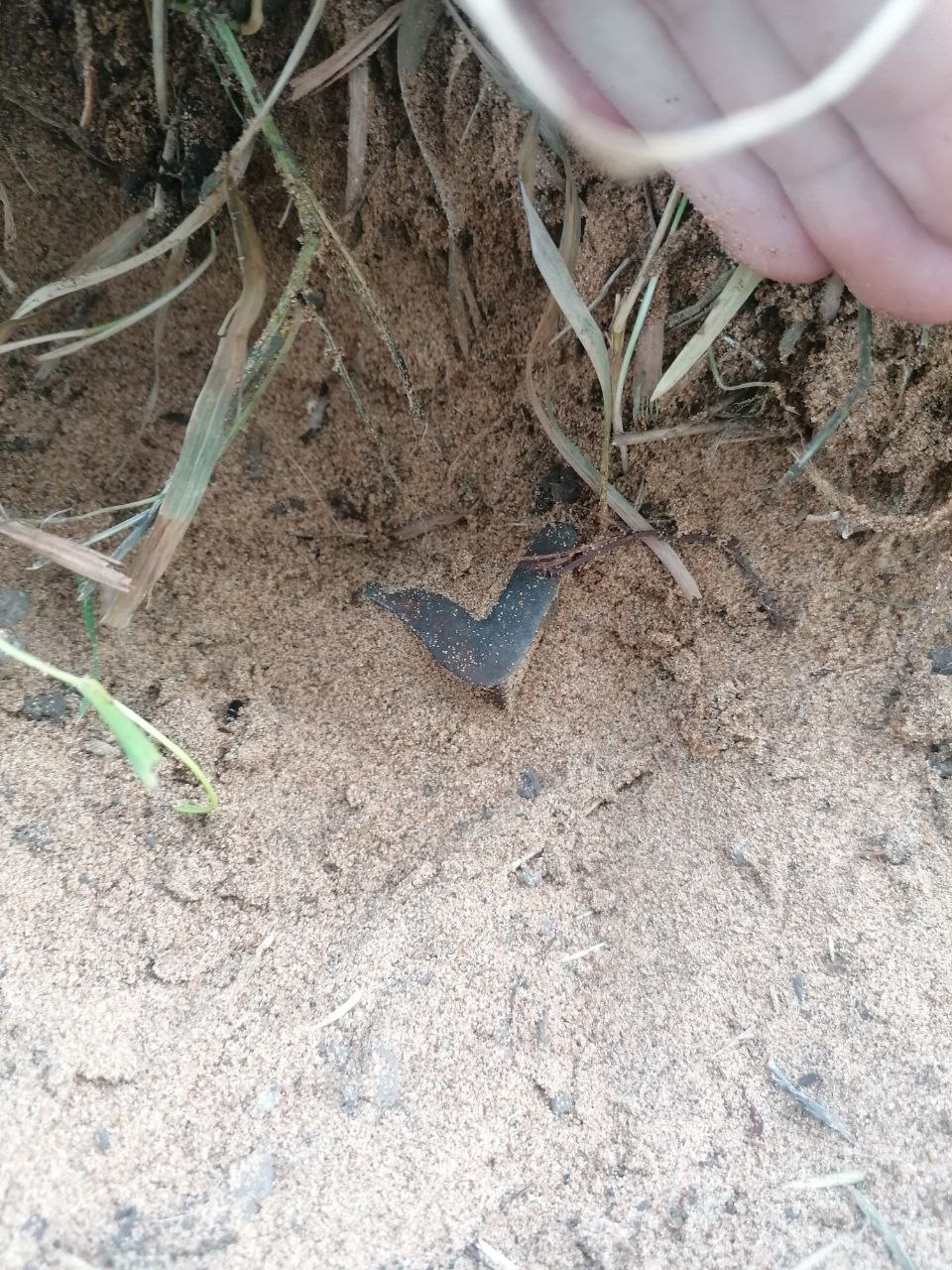

Я думаю это три жилы по 1.5 квадрата вместе соединить надо и будет земляноц кабель 4.5 квадрата))) До болта с гацкой чёт пока не добрался, все что откопал вот этот треугольник или что это хз. Он как будто под углом Без понятия все уже в отделке)
Dmitriy
Так че тогда решили что это вообще земля ?
Stanislav
Какие бывают провода электрические я в курсе))) Ну не просто так же он был как то соединен с этим штырем, загадка для меня только как именно))
Dmitriy
Так мож там уголка метр всего , вообще странные вопросы что за провод незнаю , куда идет тоже , есть на нем что то тож никто не вкурсе
Stanislav
Электрики да тут такие себе были. На всю кхуню мне один провод с щитка 1.5 сечение сделали. Там 6 розеток итд итп на одном этом проводе висит Давайте допустим что там все звенит друг на друга значит эти три жилы соединены где то в щитке и это должно быть заземление. Как мне его теперь к этому уголку то присоьачить?
Dmitriy

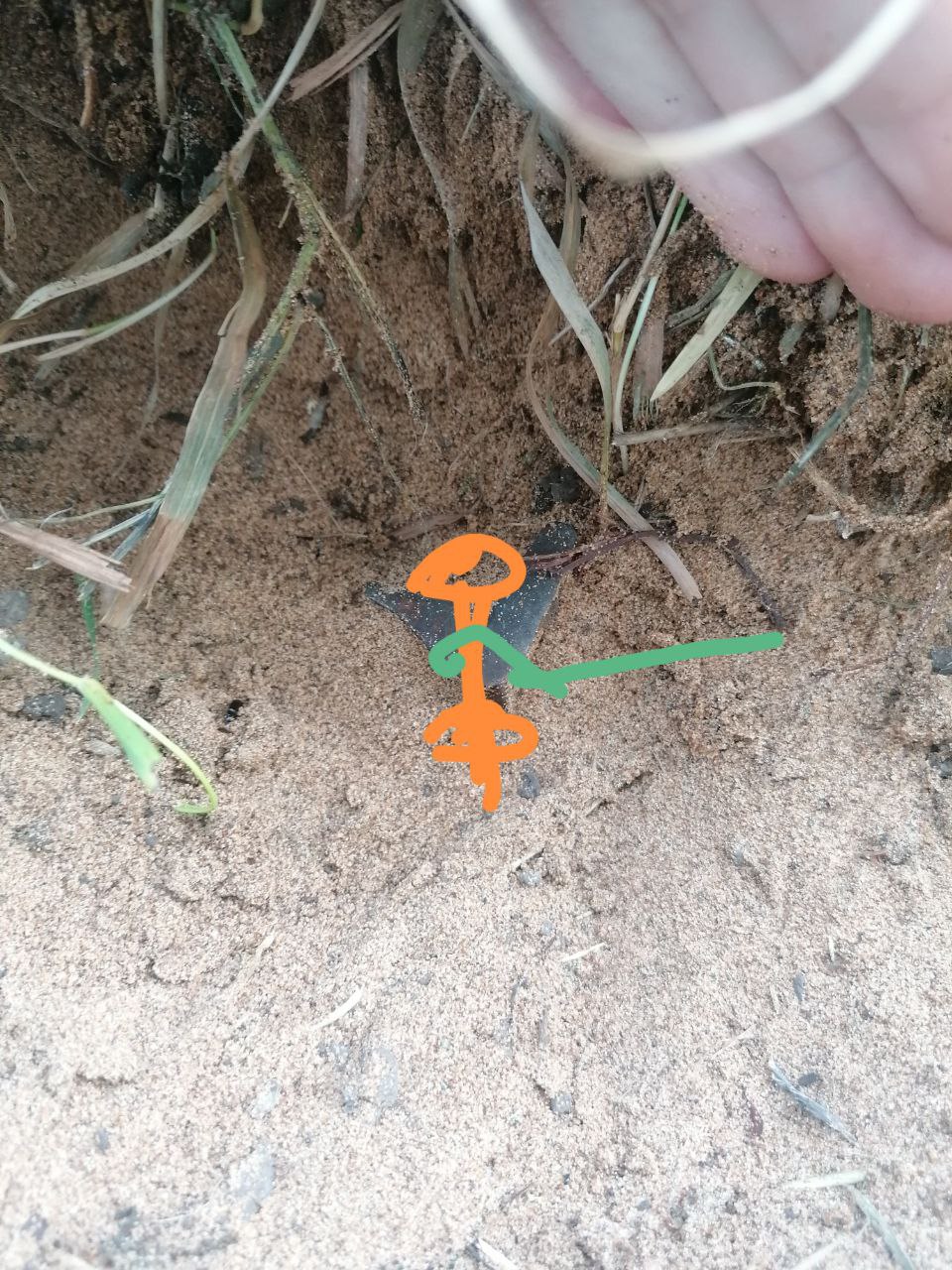

Болт привари Но вообще так не делается
Ivan
Вариться болт берётся желто зелёный провод мягкий 10кв оприсоввается наконечник затягивается промеж двух шайб с гравиром и век сносу не будит
Dmitriy
Да мы в курсе
Stanislav
А если у мня сварки нет. Там в теории же должно быть какое то крепление или мог быть винт гацкой прямо в этот треугольник просто затянут?
Dmitriy
В терии у тебя должна быть нормальная земля сделана , но она не сделана
Stanislav
Вот типа так))))) Ну есть же шансы что земля есть на столбе и тогда она в доме не нужна?
Dmitriy
Она не обязательно конечно , люди живут и без нее и норм , а скока проводов заходит в дом со столба?
Ivan
Попробуй примострячить лучше чем нечего
Ivan
Смазать не забудь специальной смазкой против коррозии и окисла
Dmitriy
И ставить это все в земле
Ivan
Да
Dmitriy
Тут два варианта либо делаем норм землю либо не делаем, а изобретать херню выйдет себе дороже
Sergio
Здравствуй спасибо за помощь а посоветуй пожалуйста Может вообще лучше сделать так 1. Диф автомат на плиту 2 диф автомат на посудомойку 3. Диф автомат на розетки мелкой бытовой техники и к нему автомат на 10а на освещение
Stanislav
Спасибо ребята за ваши советы что бы я без вас делал) хорошо что в тг можно найти тематический чат и получить полезную информацию)
Vadim
Самый лучший и дорогой вариант — ставить на каждую линию отдельный дифавтомат, с раздельной индикацией срабатывания по сверхтоку и по дифтоку. Всё остальное — от бедности. А уж где для вас при этом «лучше» — вам лучше знать.
Ivan
После диф автомат не нужен в нем уже есть
Sergio
Да но тогда если он будет на 16а то сработает ли диф если случайно фаза от освещения попадет куда то
Ivan
Свет без без защиты о дифференцированных токов кидай
Vadim
Современный СП256 не согласен.
Ivan
Диф это автомат + узо срабатывает на кз и на утечку узо только на утечку Свет будит под защитой вводного узо вот вам весь расклад
Sergio
Что то я пропустил вводное узо Его обязательно после ввода Или после реле
Vadim
Это если будет вообще вводное УЗО
Ivan
Так пуи не разрешает это халтура
R1obn
Кто такие пуи?
Dmitriy
Мож те пуи что пинают ?
Ivan

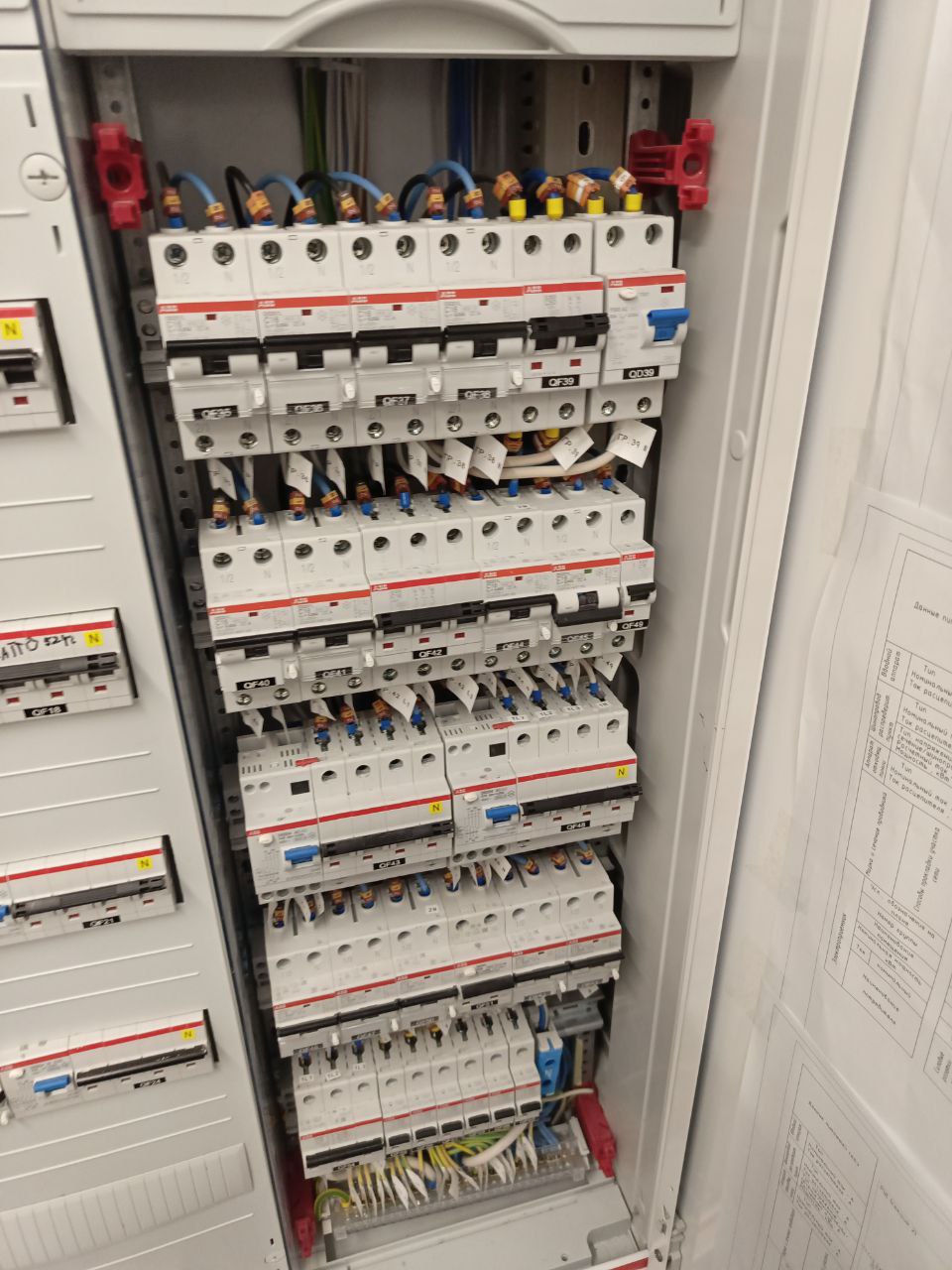

Сори пуэ Вот такие щиточки сейчас в однушках в Москве ребята собирают
Vadim
(не сразу заметил) Ноль именно перед счётчиком вы брать права не имеете, можете взять сразу после. Получается, вы хотите сделать так: между этажным и квартирным пустить три фазные 4мм² жилы и одну нулевую 10мм², так? Чо?
Igor
Да, про ноль Вы правильно поправили, ошибся. Не совсем так. Сейчас этажный щит выглядит следующим образом: вводный автомат, счётчик, автоматы на группы - и кабеля уходят на группы. Куда они уходят и где прячутся вообще не известно, квартиру только закончили отделочники. Соответственно пытаться добраться до коробок, которым уже добрый полтинник, не вариант, да и вряд ли будет информативно, так как эти кабеля на группы раскиданы кто куда. Нужно поставить реле и УЗО. Из этажного щита предприимчивые ребята сразу это реле с УЗО снимут в тот же день, когда поставишь. Появилась идея от счётчика взять фазу и завести в квартиру, провести через реле, УЗО и вернуть эту фазу назад на кончик кабеля питающего группу назад в этажный щит (так как найти эти кабеля в квартире не представляется возможным, по крайней мере сделать это аккуратно). И так с фазой три раза. Уже четыре жилы (один ввод и три выхода). + ноль взять после счётчика, протянуть до УЗО в квартире, и вывести назад в счетчик на этаже. Еще плюс две жилы. Итого 6 жил. Два трехжильных кабеля, наверное, по 10 мм². Выглядит это все мягко сказать странно, но если будет работать, то почему нет, и реле с УЗО поставить и отделку не вандалить.
Vadim

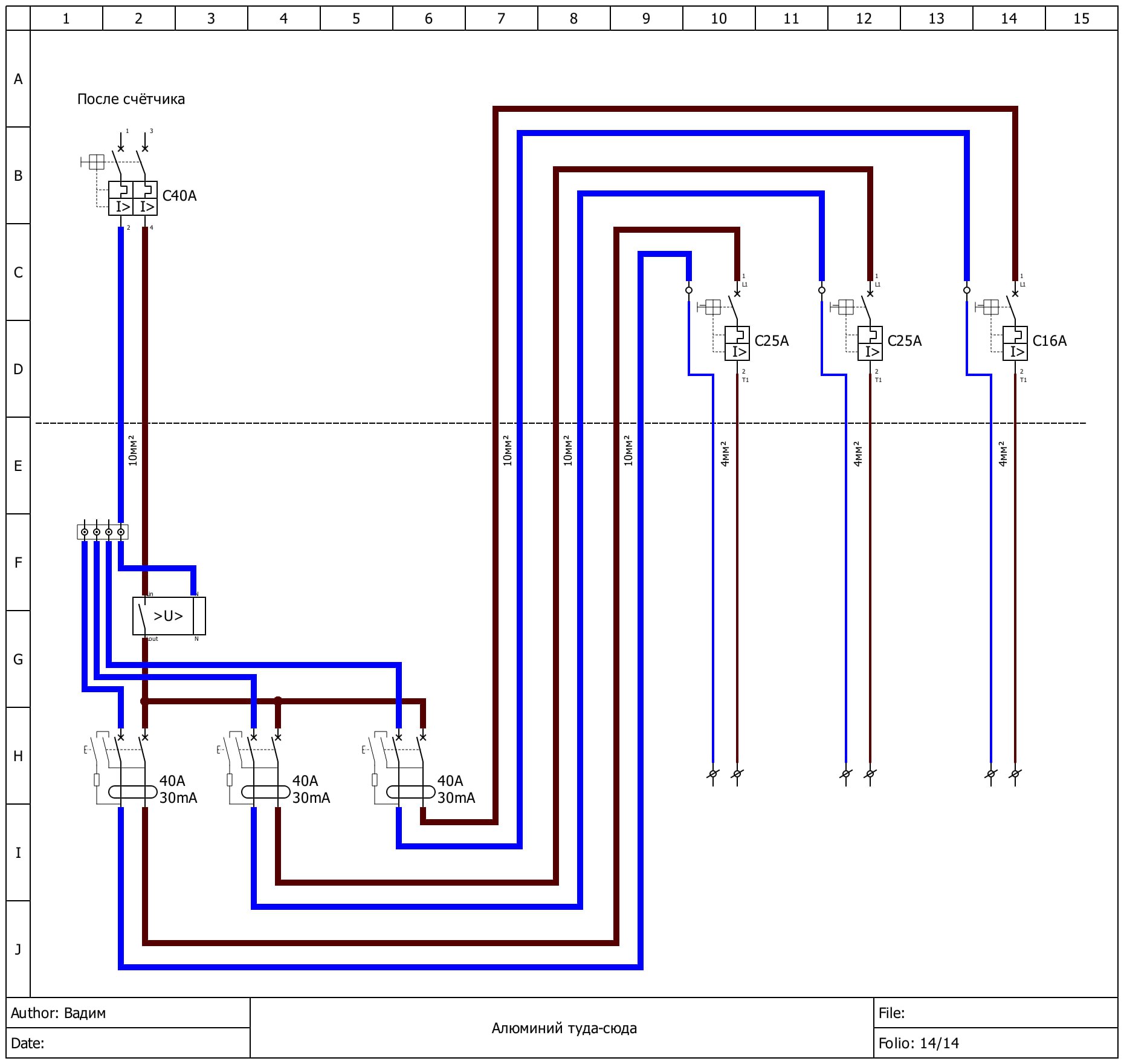

Ага, теперь понял. Да, получается, конечно, несколько безумно, но работать должно, и явных запретов со стороны нормативки я не могу припомнить (что совсем не означает, что таковых нет, конечно). Если в квартире ставятся УЗО, то по одному на каждую линию. Получается тогда как-то так: И, да, правильно будет тянуть именно четыре двужильных кабеля (ну или два четырёхжильных, и т.д.) — ПУЭ и СП256 требуют, чтобы фаза с рабочим нулём шли вместе.
Igor
Спасибо большое за такой развёрнутый ответ
Dmitriy
Я тоже к соседям ходил както, не помню чего, вся квартира, посудомойка, стиралка, водонагреватель, все на 1.5, по итогу как помню сгорел провод на проточный нагреватель, хорошо был не горючий. Много чудес видал. Главное автоматы все C63 это вообще фиаско, страшно жить.
Dmitriy
Ну тут херня полная, мультик в руки и мерять. А вообще есть проектная документация которая объясняет сколько киловатт выделенно на дом. Мне кажется что он нанял недоэлетриков, которые 20 киловатт вывели ему полторашкой.
