Комментарии: 18

1. Viktor

   • 18.09 2024 17:10:42

   А нормальной схемы нет, принципиальной?

   • Krab

     • 18.09 2024 17:10:52

     Не



     • Viktor

       • 18.09 2024 17:11:21

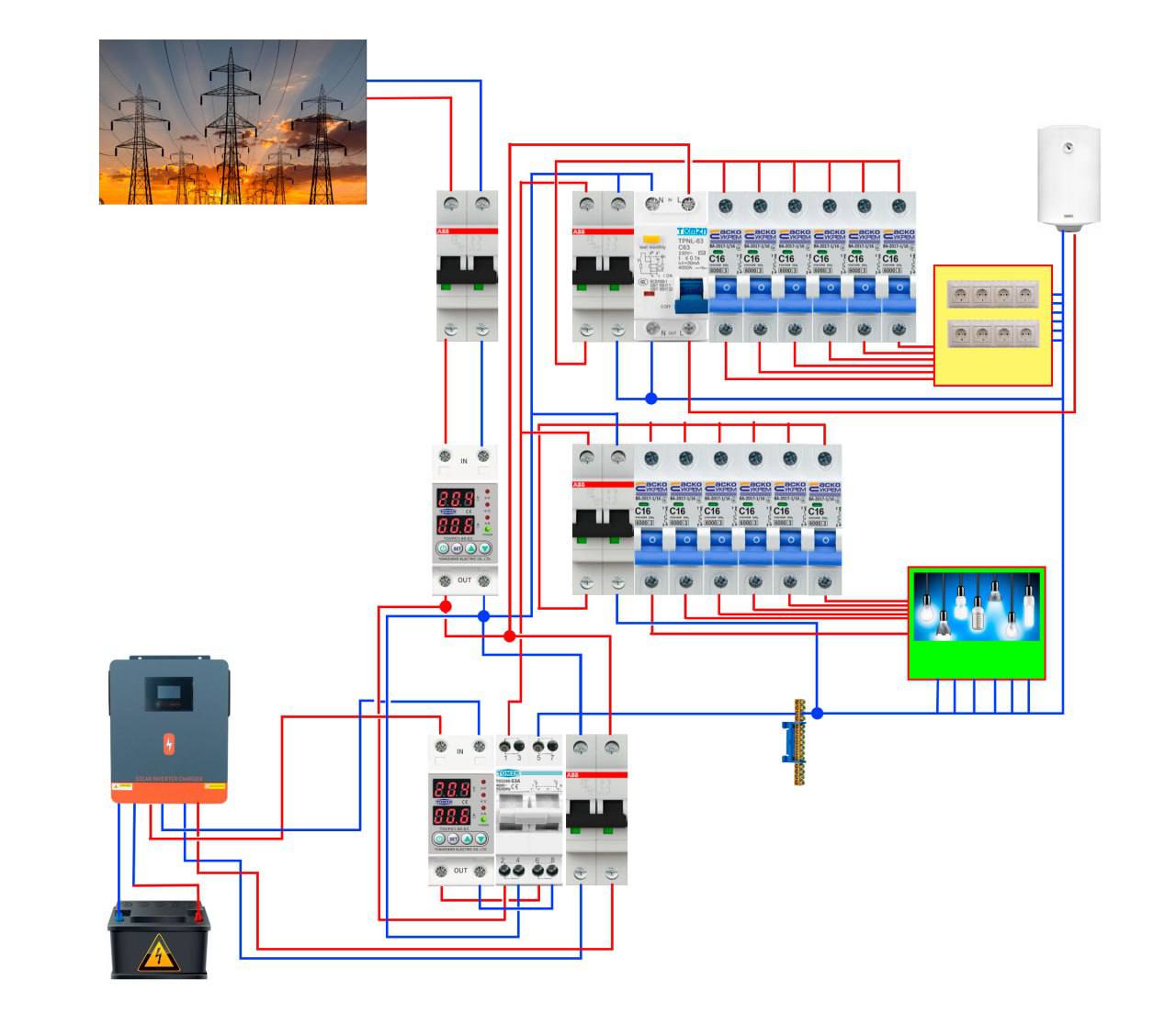

       В глазах рябит от этого мультика

       • Krab

         • 18.09 2024 17:12:46

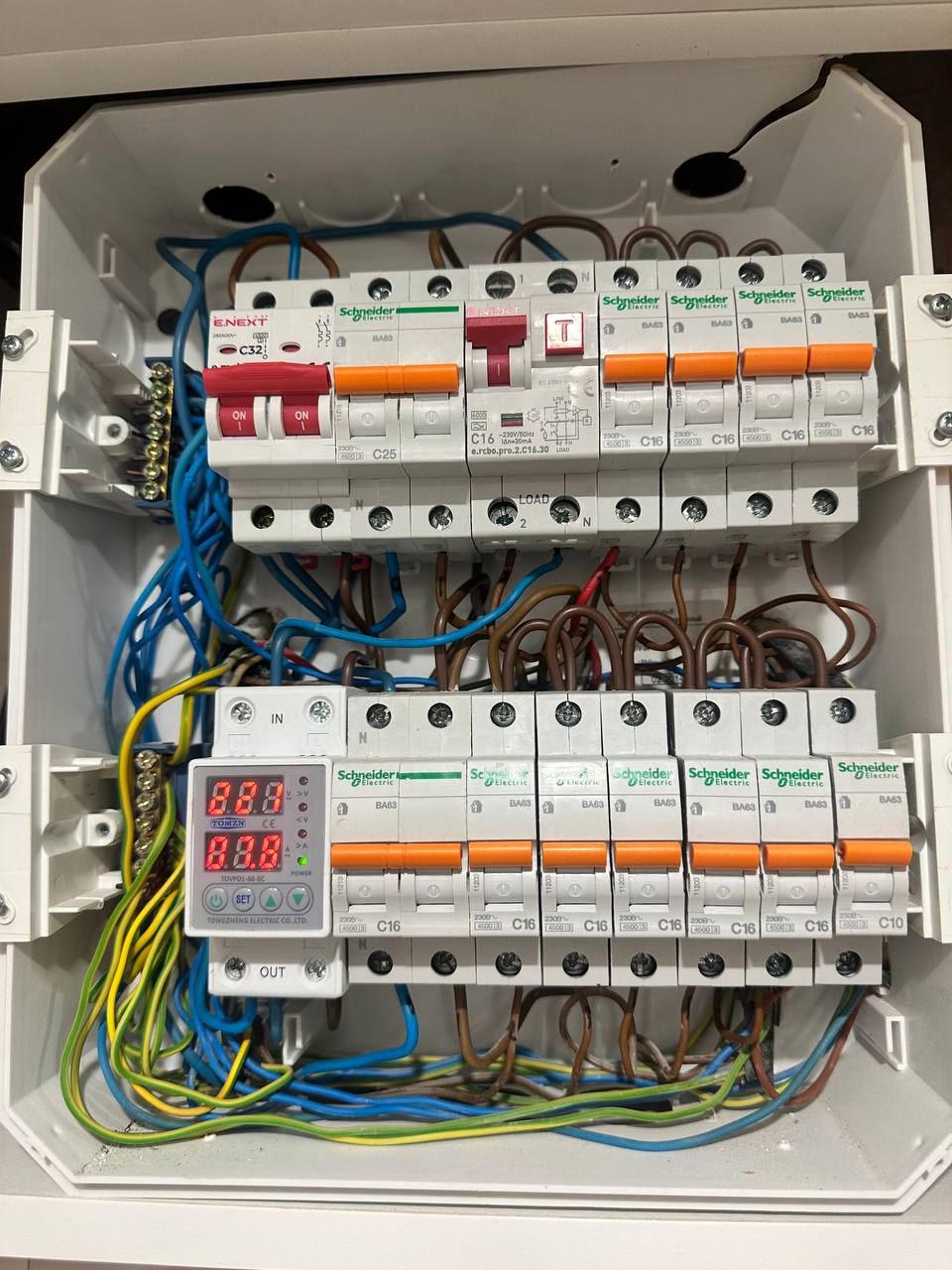

         Я сам пока нарисовал Чуть не ослеп Вот я как он стоит так и рисовал

         • Viktor

           • 18.09 2024 17:12:51

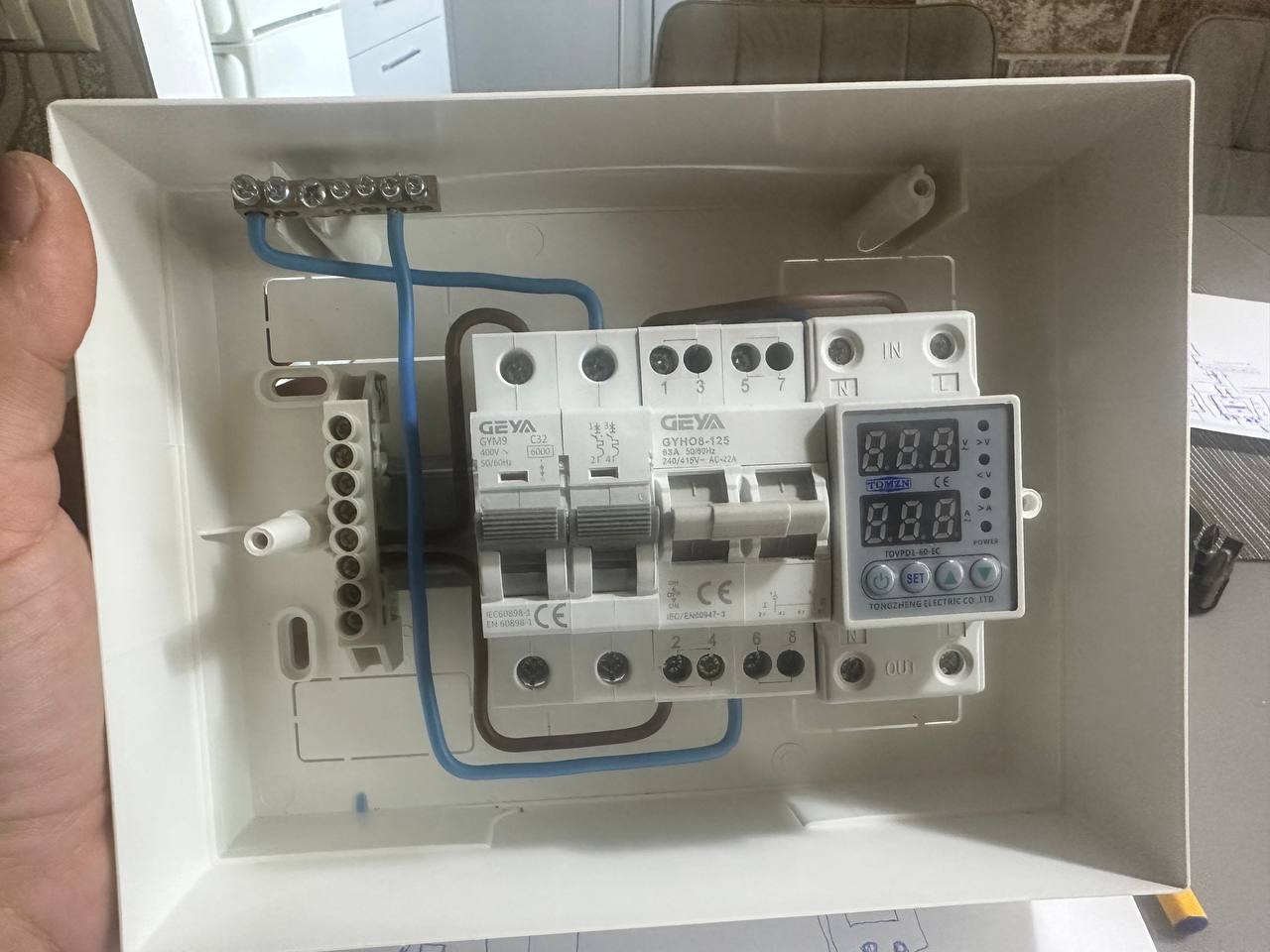

           Реле напряжения после инвертора зачем? У него своя защита по напруге)

           • Krab

             • 18.09 2024 17:13:38

             Ну на всякий случай Я просто где-то так видел

2. Vadim

   • 18.09 2024 17:14:01

   1. У реле напряжения клеммы нейтрали напрямую соединены. Нет смысла пропускать через них, второй клеммой N имеет смысл пользоваться только если так удобнее монтировать. В случае с верхним РН, например, проще сразу шиной (или чем-то эквивалентным) развести. 2. Между инвертором и переключателем нет выключателя нагрузки или автомата — в общем, чего-то, что может коммутировать рабочие токи. 3. Система очень ненадёжная, легко чуть отвлечься и в неверном порядке включить/выключить оборудование. Лучше подумать над контакторами, возможно — с ручным дублёром. Это даст хотя бы электрическую развязку.

   • Viktor

     • 18.09 2024 17:15:06

     У нормального инвертора все защиты имеются нужные на борту По нейтрали согласен

     • Vadim

       • 18.09 2024 17:15:29

       (2) не про защиту, а про коммутацию. Чтобы переключателем не щёлкали под нагрузкой.

       • Viktor

         • 18.09 2024 17:16:42

         Переключатель переживет) да и люди вряд ли оставят включенные утюги и чайники, когда электричество кончится

         • Krab

           • 18.09 2024 17:16:56

           Да я тоже читал что трех позиционный переключатель не рекомендуется переключать под нагрузкой

   • Viktor

     • 18.09 2024 17:17:07

     3. Переключение ручное,так что нафиг там контакторы не нужны.

     • Vadim

       • 18.09 2024 17:18:19

       А ты оптимист! Ручное, да, но сложнее обычного «одно потушил, другое взвёл». А это, особенно в домашних условиях, верный путь к аварии.

       • Viktor

         • 18.09 2024 17:18:50

         Да просто на обоих РН выставить задержку включения и всё

         • Krab

           • 18.09 2024 17:19:26

           Ну задержка и планировалась

         • Vadim

           • 18.09 2024 17:19:29

           А это чем поможет при одновременном включении, например, ВН и УЗО в верхнем ле правом ряду?

           • Krab

             • 18.09 2024 17:20:25

             Узо нужно как то запитать отдельно от инвертора я вроде подключил на реле входа



           • Viktor

             • 18.09 2024 17:21:44

             Ну да, надо поменять местами переключатель и второй РН
