Друзья, такой вопрос Lenovo X240 не включается, потребления нет вообще. Я по ноутам не спец так что могу не все описать но симптомы такие - 20Вольт приходит с зарядки на 2 ключа, включенные последовательно. Ключи закрыты. Через них как я понял осуществляется полное питание ноута - тот же шим на 3,3 и 5 Вольт питантся после них. Управляются они мультом и процессором. На мульт приходит 20 Вольт напрямую как я понял. И с него же должнл выходить 3 В вроде дежурки.. но с мульта вообще ничего не выходит. Шим соотвественно молчит так как не запитан. Те 3,3 и 5 В тоже нет. Я подозреваю мульт. Так же на биосе 0, питается от мульта. Не могу найти этот мульт в гугле … может кто то сталкивался с данными моделями и может подсказать маркировку и вообще правильно ли я мыслю. Спасибо.
Комментарии: 11
Danon
Не приходит на мульт 20 вольт. Ищите схему. Или смотрите какие микросхемы стоят. Может стоять чарджер, может повер свитчер и отдельно микруха для зарядки батареи. Даже не написали какой зарядник. Тайп с, круглый с иглой, квадратный с иглой. Померили бы на основной шине сопротивление.
Izolda
На мульте и чарджере нсть 20 В
Danon
Что за плата, что за мульт?
Izolda

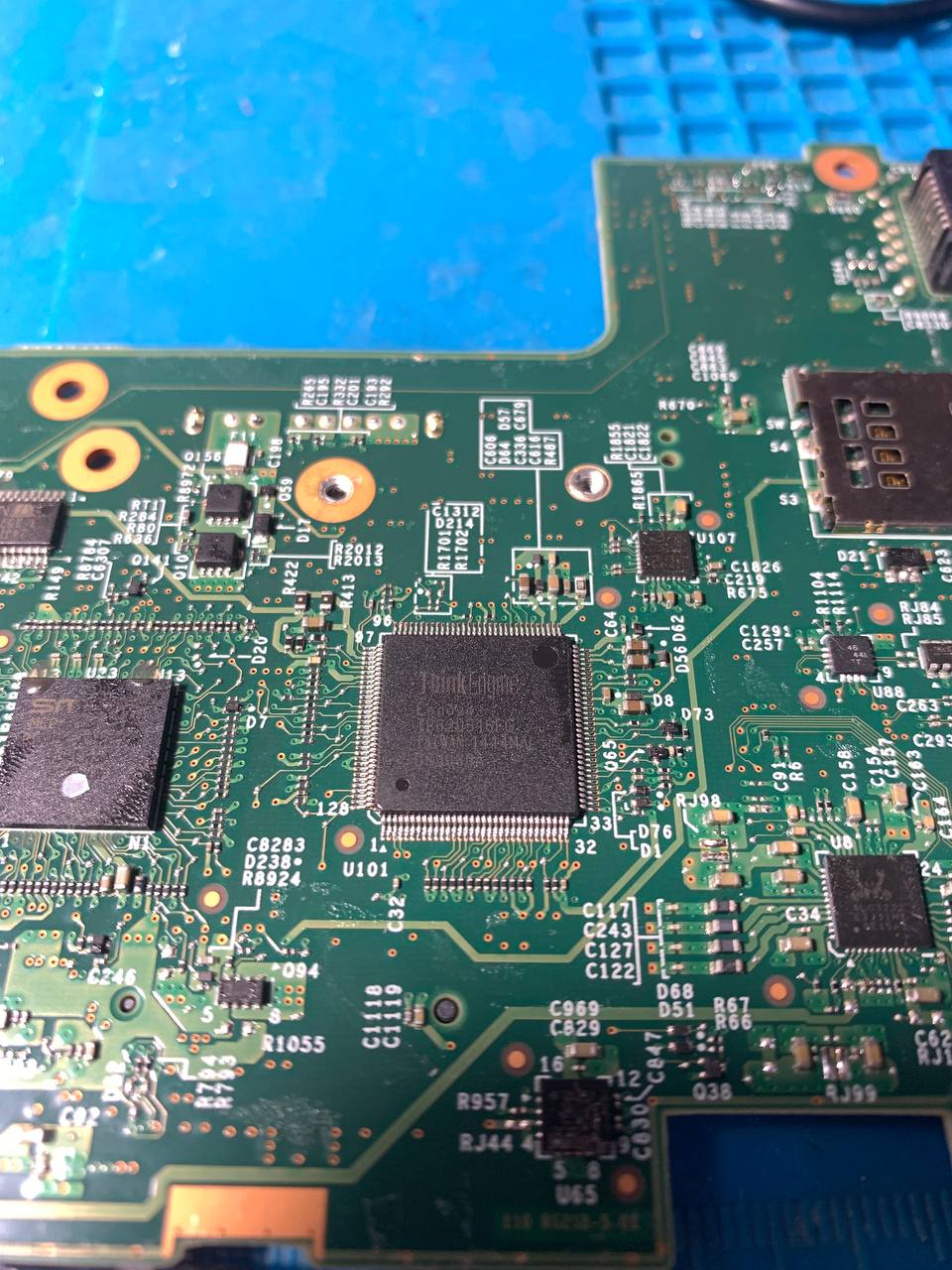

На мульте и чарджере нсть 20 В. Зарядник плоский с иглой. Мульт вот на фото.
Yuriy
Модель платы какая?
Izolda
Пока немогу сказать - нет под рукой. Завтра посмотрю - отпишусь.
Smetankin
Это не мульт в вашем восприятии, а "сопроц" тошиба для паверменеджмента (и не тольк), реальный мульт MEC1633, зарядник на них обычно 24760 (несколько раз дохлый только встречался). Доска nm-a091, схема борда есть в доступе, ̶б̶е̶з̶ ̶б̶у̶т̶ы̶л̶к̶и̶ ̶н̶е̶ ̶р̶а̶з̶б̶е̶р̶е̶ш̶ь̶с̶я̶ без опыта работы с ссаньпадами и отсутствием доноров туговато будет. Первые типовухи - этот ваш "мульт" и стекло, сам mec реже мрёт (шьётся джитагом 192кб прошивкой).
Anonim
Это странно крайне, зарядник заведомо исправный? Потребление прыгает как? О, вот вас я и попингую, у меня лежит где то синкпад, я там завяз в ремонте чарджера
Artem
Хороший вопрос. Не проверял. Шел вместе с ноутом. Проверенного нет.
Anonim
Он там натурально 20в на батарею выдавал собака, три раза менял чарджер и всю обвязку Вы простите, но без заведомо рабочего зарядника даже крышку снимать бессмысленно. Вот вы определите что этот зарядник неисправен, подкинете рабочий, а оно всё равно не заведётся.
Yuriy
Ключи могут быть закрыты из за КЗ b+. Может быть пробит один из ключей. Это для начала проверить
